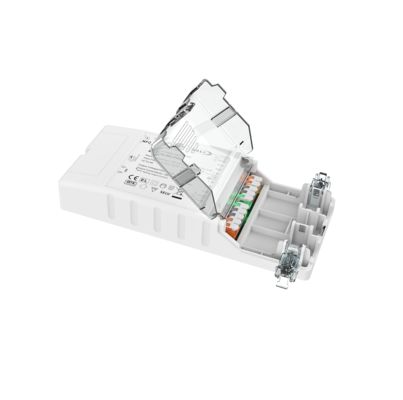

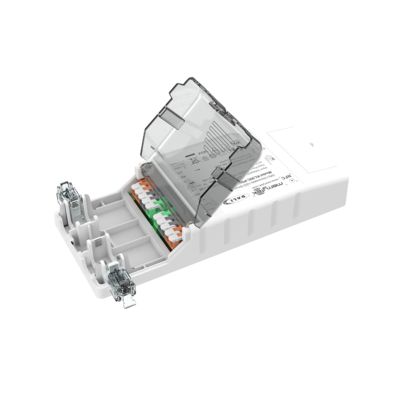

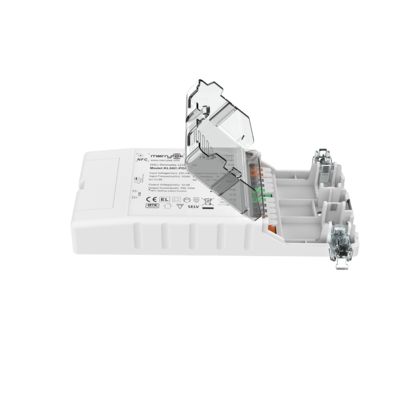

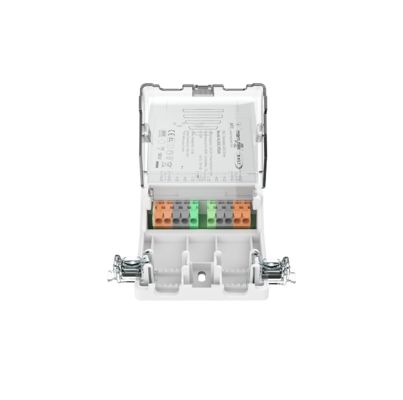

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার কেএল 50 সি-পিডিআইএন
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স + শক্ত কাগজ, 50pcs/CTN
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডার: আপনার অর্থ প্রদানের পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডার: আমানত পাওয়ার
পরিশোধের শর্ত টি/টি বা পেপাল
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেটেড ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
অপারেটিং মোড অবিরাম স্রোত নিয়ন্ত্রণ পদ্ধতি 50 ডাব্লু এনএফসি প্রোগ্রামেবল ডালি 2 ডিমেবল এলইডি ড্রাইভার
পাওয়ার ফ্যাক্টর ≥0.95 দক্ষতা ৮৮%
কারেন্ট 700-1400ma মাত্রা 185x79x30 মিমি
আইপি রেটিং আইপি 20 ওয়ারেন্টি 5 বছর
বিশেষভাবে তুলে ধরা

50W DALI2 ডিমেবল LED ড্রাইভার

,

এনএফসি প্রোগ্রামযোগ্য এলইডি ড্রাইভার

,

700mA থেকে 1400mA ডিম্বেবল ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত



1বর্ণনা

- পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত

-ওয়্যারলেস প্রোগ্রামিংয়ের জন্য এনএফসি প্রযুক্তি

- স্ট্যান্ডবাই পাওয়ার 0.5W এর নিচে

- অন্তর্নির্মিত DALI ইন্টারফেস DT6

-কেন্দ্রীয়ভাবে সরবরাহ করা DC জরুরী অপারেশন DT19

- সুরক্ষাঃ শর্ট সার্কিট / ওভার তাপমাত্রা / ওভার ভোল্টেজ

-সিএলও ক্ষতিপূরণ

- উচ্চ পরিবেষ্টিত তাপমাত্রা জন্য বর্তমান হ্রাস

- মেমরি ফাংশন সঙ্গে pushDIM

-লুপ-ইন-লুপ-আউট ডিজাইন, দ্রুত তারের, সুবিধাজনক, এবং সময় সাশ্রয়

- ৫ বছরের গ্যারান্টি



2.পরামিতি

ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
নামমাত্র ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা ২০০-২৪০ ভিডিসি
ইনপুট বর্তমান 0.৩এ ম্যাক্স.
ইনপুট ইনরুশ কারেন্ট < ২৫A (আধা বর্তমানের পালস প্রস্থ ১০০μs) @২৩০Vac
পাওয়ার ফ্যাক্টর ((@230V,100% লোড) ≥ ০95
মোট হারমোনিক বিকৃতি সাধারণতঃ১৫% (@২৩০ভ্যাক, ১০০% লোড)
স্ট্যান্ডবাই পাওয়ার ≤0.5W (@DALI বন্ধ হলে 230Vac)
কার্যকারিতা ((@230Vac,100% লোড) ৮৮%
ওয়্যারিং পদ্ধতি তারের ক্রস সেকশনঃ0.75-2.5 মিমি2
লুপ-ইন&লুপ-আউট পরিমাণ 22PCS (@230Vac)

স্বয়ংক্রিয় সার্কিট ব্রেকার

(ক্যারিয়ারে বর্তমান গণনা)

 প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 20 25 30 40 50 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 28 40 45 55 70 90
আউটপুট অপারেটিং মোড ধ্রুবক বর্তমান
লোডের ধরন এলইডি
রিপল প্রয়োজনীয়তা (ফ্লিকারিং বা ফ্লিকারিং মুক্ত) ফ্লিকার মানঃ পুরো ডিমিং রেঞ্জের জন্য ৫% এর কম
শুরু করার সময় < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
লোড ছাড়াই আউটপুট ভোল্টেজ ৭৫ ভোল্ট ডিসি ম্যাক্স।
লোড আউটপুট ভোল্টেজ পরিসীমা ১২-৫৮ ভিডিসি
পূর্ণ লোড আউটপুট ক্ষমতা ৫০ ওয়াট সর্বোচ্চ।
লোড আউটপুট বর্তমান ৭০০-১৪০০ এমএ
ধ্রুবক বর্তমান/ভোল্টেজ নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
ওয়্যারিং পদ্ধতি তারের ক্রস সেকশনঃ0.75-1.5 মিমি2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক পিউশ ডিমিং (সর্বোচ্চ সীসা তারের দৈর্ঘ্যঃ 20 মিটার)
DALI ডিমিং DALI ডিমিং (সর্বোচ্চ সীসা দৈর্ঘ্যঃ 300m)
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিংঃ 0%-100%
ব্যতিক্রমপিঘূর্ণনRসমতুল্য তাপমাত্রার উপর আউটপুট
সুরক্ষা		 হ্যাঁ, একটি স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, একটি স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/তাপমাত্রা -২৫°সি থেকে ৫০°সি আর্দ্রতাঃ ৮৫% (অ-কন্ডেনসিং)
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C~80°C, আর্দ্রতাঃ 85% (কন্ডেনসিং নয়)
সর্বাধিক কেস টেম্পার ((Tc) ৮৫°সি

নিরাপত্তা

& ইএমসি

 EMC মান EN55015 EN61547 EN61000-3-2
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
নিরাপত্তা মান EN61347-1 EN61347-2-13
সার্টিফিকেশন সিই
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট ️L N ️-আউটপুট ️SEC ️)
অন্যান্য সুরক্ষার মাত্রা আইপি ২০
সুরক্ষার ধরন ক্লাস I
ইনস্টলেশনের ধরন স্বতন্ত্র ইনস্টলেশন
মাত্রা ১৮৫*৭৯*৩০ মিমি
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক

সমান্তরাল: সর্বোচ্চ ১৫ ইউনিট।

সিরিজঃ সর্বোচ্চ ২৫টি।
প্যাকেজিংয়ের প্রয়োজনীয়তা পিই ব্যাগ + ক্রাফট বক্স + ম্যানুয়াল + পার্টিশন + বাইরের বাক্স (কে = এ)
ওজন ২৬৬±৫ গ্রাম
জীবন 5 বছর @Ta পূর্ণ লোড
দ্রষ্টব্যঃ সমস্ত পরামিতি 230VAC এর ইনপুট ভোল্টেজ এবং 25 ডিগ্রী পরিবেশে পরীক্ষা করা হয় যদি নির্দিষ্ট না হয়।



3. মাত্রা (ইউনিটঃ মিমি)

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 0সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 1

4. ওয়্যারিং ডায়াগ্রাম

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 2

চিত্র Aডালিঅস্পষ্টমিং

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 3সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 4

Fig.বিডিম চাপুনমিং





5. অবমূল্যায়ন

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 5

6ডিমিং কার্ভ

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 6

7.বর্তমান গিয়ার সেটিং

KL50C-PDiiN
বর্তমান ((mA) পোম্যাক্স (W) Uout ((V)
700 40.6 ১২ ¢ 58
750 43.5 ১২ ¢ 58
800 46.4 ১২ ¢ 58
850 49.3 ১২ ¢ 58
900 50.4 ১২ ¢ 56
950 50.4 ১২ ¢ 53
1000 50.0 ১২ ¢ 50
1050 50.4 ১২ ¢ 48
1100 49.5 ১২ ¢ 45
1150 49.5 ১২ ¢ 43
1200 50.4 ১২ ¢ 42
1250 50.0 ১২ ¢ 40
1300 49.4 ১২ ¢ 38
1350 50.0 ১২ ¢ 37
1400 50.4 ১২ ¢ 36

সাধারণ বর্তমান ডেটা সেটগুলি এলইডি ফিক্সচার মডেল নির্বাচন করার সময় রেফারেন্সের জন্য। 1mA ধাপে সামঞ্জস্যযোগ্য একটি মোবাইল অ্যাপ্লিকেশন ব্যবহার করে এনএফসি দ্বারা আরও বর্তমান স্তর সেট করা যেতে পারে।

সহজ-ব্যবহার সিরিজ 50W এনএফসি প্রোগ্রামযোগ্য DALI2 ডিম্বেবল LED ড্রাইভার 700mA থেকে 1400mA পর্যন্ত 7

Merrytek NFC ডাউনলোড করার জন্য কোড স্ক্যান করুন



8. ON/OFF & ডিমিং অপারেশনের বর্ণনা

A. PUSH সুইচটি সংক্ষিপ্তভাবে চাপুন (সংক্ষিপ্ত চাপের সময় 0.1s-1s), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিংঃ চাপুন এবং ধারণ করুন PUSH সুইচ (1s-8s), LED ড্রাইভার ডিমিং, উজ্জ্বলতা, বা ডিমিং অর্জন করতে পারে, ডিমিং পরিসীমা 2-100% হয়।

C. মেমরিঃ PUSH ডিমিং এর একটি ডিমিং মেমরি ফাংশন রয়েছে।

D. ডিমিং সিঙ্ক্রোনাইজেশনঃ একই PUSH সুইচ থেকে সংযুক্ত পাওয়ারটি 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ টিপে ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে।

E. DALI ডিমিং মোডঃ পাওয়ার সাপ্লাইটি DALI সিস্টেমে সংযুক্ত করুন, এবং এটি DALI হোস্ট দ্বারা ডিমিং করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



9. প্রয়োজন বিষয়এপ্রবৃত্তি

1) ইনপুট পাওয়ার চালু করার আগে LED স্ট্রিংটি লোডের সাথে সংযুক্ত হতে হবে; অন্যথায়, LED স্ট্রিংটি ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুট একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।

3) এনএফসি দ্বারা পরামিতি সেট করার আগে, দয়া করে ড্রাইভারটি বন্ধ রয়েছে তা নিশ্চিত করুন।
