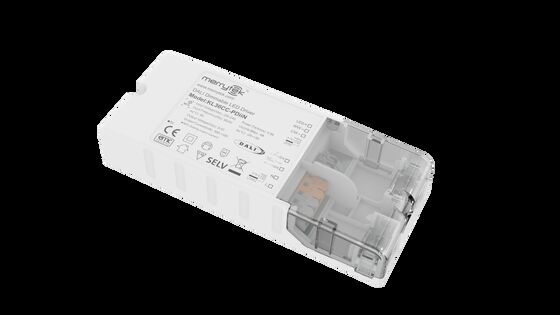

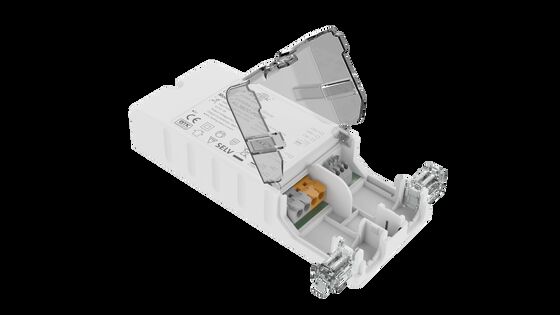

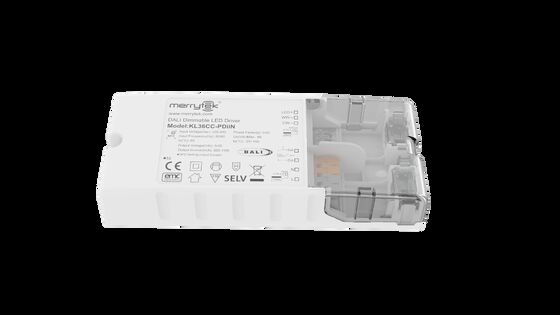

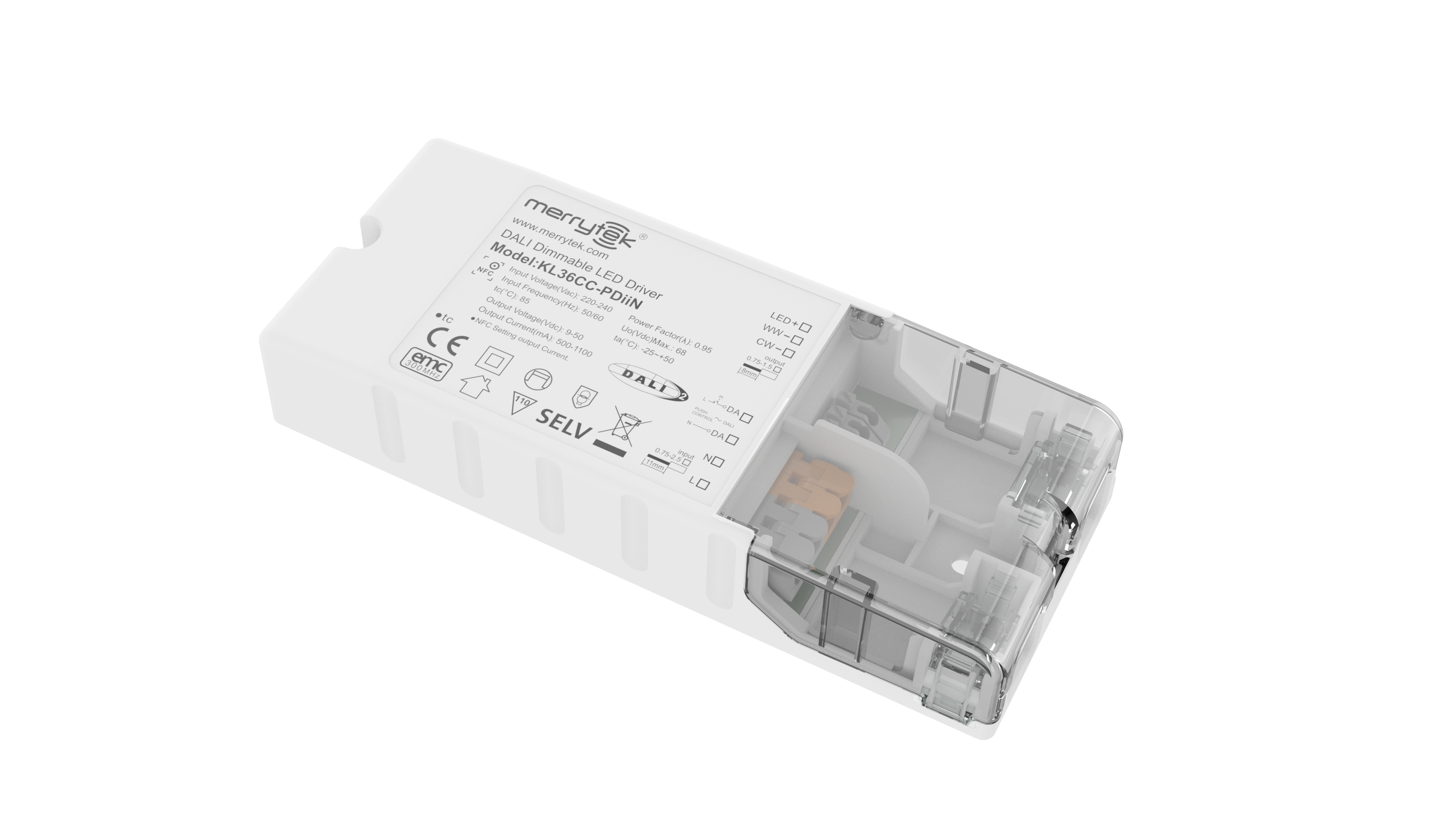

36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
উৎপত্তি স্থল শেনজেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার KL36CC-PDiiN
ন্যূনতম চাহিদার পরিমাণ 100 পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স+ নির্দেশাবলী ক্ল্যাপবোর্ড বাইরের শক্ত কাগজ（K=A）
ডেলিভারি সময় <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, নমুনা এব
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা প্রতি মাসে 20,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
অপারেটিং ভোল্টেজ 220-240Vac 50Hz /60Hz পাওয়ার ফ্যাক্টর ≥0.95 @230VAC （সম্পূর্ণ লোড）
স্ট্যান্ডবাই পাওয়ার ≤0.5W（@230Vac） কর্মদক্ষতা 88% সর্বোচ্চ @230VAC （সম্পূর্ণ লোড）
অপারেটিং মোড DALI2 DT8 ডিমিং এবং পুশ ডিমিং৷ ইনস্টলেশন মাত্রা 154*63*28মিমি
ওয়ারেন্টি 5 বছর আউটপুট ধ্রুবক বর্তমান 500-1100ma
বিশেষভাবে তুলে ধরা

36W DALI DT8 LED ড্রাইভার

,

এনএফসি প্রোগ্রামযোগ্য এলইডি ড্রাইভার

,

ধ্রুবক বর্তমান LED ড্রাইভার 500ma
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
36W NFC প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার
ধ্রুবক কারেন্ট 500mA থেকে 1100mA আউটপুট
পণ্যের বৈশিষ্ট্য
  • পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত
  • 0.5W এর নিচে স্ট্যান্ড-বাই পাওয়ার
  • একটি পুশ বোতামের মাধ্যমে প্রাথমিক ডিমিং
  • ওয়্যারলেস প্রোগ্রামিংয়ের জন্য NFC প্রযুক্তি
  • অন্তর্নির্মিত DALI ইন্টারফেস DT8
  • সেন্ট্রালি-সরবরাহকৃত ডিসি জরুরী অপারেশন DT19
  • CLO ক্ষতিপূরণ
  • সুরক্ষা: শর্ট সার্কিট / অতিরিক্ত তাপমাত্রা / ওভার ভোল্টেজ
  • উচ্চ পরিবেষ্টিত তাপমাত্রার জন্য কারেন্ট হ্রাস করা
  • মেমরি ফাংশন সহ পুশ ডিম
  • 5 বছরের ওয়ারেন্টি
প্রযুক্তিগত পরামিতি
ইনপুট স্পেসিফিকেশন
অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
রেটেড ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ রেঞ্জ 200-240Vdc
ইনপুট কারেন্ট 0.19A সর্বোচ্চ।
ইনপুট ইনরাশ কারেন্ট <15A (অর্ধেক কারেন্ট পালস প্রস্থ 100μs) @230Vac
পাওয়ার ফ্যাক্টর (@230V 100% লোড) ≥ 0.95
মোট হারমোনিক বিকৃতি সাধারণ: 15% (@230Vac, 100% লোড)
স্ট্যান্ড-বাই পাওয়ার ≤ 0.5W (@230Vac যখন DALI বন্ধ থাকে)
দক্ষতা (@230Vac, 100% লোড) 88% সর্বোচ্চ।
ওয়্যারিং পদ্ধতি তারের ক্রস-সেকশন: 0.75-2.5mm²
আউটপুট স্পেসিফিকেশন
অপারেটিং মোড ধ্রুবক কারেন্ট
লোড প্রকার LED
রিপল প্রয়োজন ফ্লিকার মান: পুরো ডিমিং রেঞ্জের জন্য 5%-এর কম
স্টার্ট-আপ সময় <1s (@230Vac); <0.5s (@200Vdc)
নো-লোড আউটপুট ভোল্টেজ 68 V DC সর্বোচ্চ।
লোড আউটপুট ভোল্টেজ রেঞ্জ 9-50V DC
ফুল লোড আউটপুট পাওয়ার 36W সর্বোচ্চ।
লোড আউটপুট কারেন্ট 500-1100mA
ধ্রুবক কারেন্ট নির্ভুলতা ±5%
ওয়্যারিং পদ্ধতি তারের ক্রস-সেকশন: 0.75-1.5mm²
নিয়ন্ত্রণ পদ্ধতি
প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (সর্বোচ্চ লিড তারের দৈর্ঘ্য: 20m)
DALI ডিমিং DALI ডিমিং (সর্বোচ্চ লিড দৈর্ঘ্য: 300m)
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিং: 0%-100%
সুরক্ষার প্রয়োজনীয়তা
আউটপুট ওভার তাপমাত্রা সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া (জিজ্ঞাসা করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন সহ (জিজ্ঞাসা করা যেতে পারে)
অপারেটিং পরিবেশ
অপারেটিং তাপমাত্রা/আর্দ্রতা -25℃~50℃ আর্দ্রতা: 85% (নন-কনডেনসিং)
সংরক্ষণ তাপমাত্রা/আর্দ্রতা -40℃~80℃, আর্দ্রতা: 85% (নন-কনডেনসিং)
সর্বোচ্চ। কেস তাপমাত্রা (Tc) 85℃
নিরাপত্তা ও EMC
EMC স্ট্যান্ডার্ড EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
নিরাপত্তা স্ট্যান্ডার্ড EN61347-1 EN61347-2-13
সার্টিফিকেশন CE, CB, ENEC
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট "L N" - আউটপুট "SEC")
অন্যান্য স্পেসিফিকেশন
সুরক্ষার মাত্রা IP20
সুরক্ষার প্রকার শ্রেণী II
ইনস্টলেশন প্রকার স্বাধীন ইনস্টলেশন
মাত্রা 154×63×28mm
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক্রোনাইজেশন সমান্তরাল: 15 ইউনিট সর্বোচ্চ। সিরিজ: 25 ইউনিট সর্বোচ্চ।
প্যাকেজিং প্রয়োজনীয়তা PE ব্যাগ + ক্রাফ্ট বক্স + ম্যানুয়াল + পার্টিশন + বাইরের বাক্স (K=A)
ওজন 179.5±5g
জীবনকাল 5 বছর @Ta ফুল লোড
দ্রষ্টব্য: নির্দিষ্ট না করা হলে সমস্ত প্যারামিটার 230Vac এবং 25 ডিগ্রি পরিবেশের ইনপুট ভোল্টেজে পরীক্ষা করা হয়।
মাত্রা
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 0
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 1
ওয়্যারিং ডায়াগ্রাম
চ্যানেল মোড: 2 চ্যানেলের জন্য 1 ঠিকানা (209 DT8); 2 চ্যানেলের জন্য 2 ঠিকানা (207 DT6); 2 চ্যানেলের জন্য 1 ঠিকানা (207 DT6)
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 2
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 3
চিত্র A: PUSH ডিমিং (সমান্তরাল) | চিত্র B: PUSH ডিমিং (সিরিজ)
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 4
চিত্র C: DALI ডিমিং
চ্যানেল মোড: 1 চ্যানেলের জন্য 1 ঠিকানা (207 DT6)
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 5
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 6
চিত্র D: PUSH ডিমিং (সমান্তরাল) | চিত্র E: PUSH ডিমিং (সিরিজ)
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 7
চিত্র F: DALI ডিমিং
ডেরিটিং এবং ডিমিং কার্ভ
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 8
ডিমিং কার্ভ
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 9
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 10
বর্তমান সংশ্লিষ্ট ভোল্টেজ
কারেন্ট (mA) Pomax (W) Uout (V)
50025.09～50
55027.59～50
60030.09～50
65032.59～50
70035.09～50
75036.09～48
80036.09～45
85035.79～42
90036.09～40
95036.19～38
100036.09～36
105035.79～34
110036.39～33
LED ফিক্সচার মডেল নির্বাচন করার সময় সাধারণ কারেন্ট ডেটা সেটগুলি রেফারেন্সের জন্য। মোবাইল অ্যাপ ব্যবহার করে NFC দ্বারা আরও কারেন্ট লেভেল সেট করা যেতে পারে যা 1mA ধাপে সামঞ্জস্যযোগ্য।
36W এনএফসি প্রোগ্রামযোগ্য DALI DT8 LED ড্রাইভার ধ্রুবক বর্তমান 500ma থেকে 1100ma আউটপুট 11
মেরিটেকে NFC অ্যাপ ডাউনলোড করতে কোডটি স্ক্যান করুন
চালু/বন্ধ এবং ডিমিং অপারেশন বর্ণনা
  • A. LED ড্রাইভার চালু বা বন্ধ করতে PUSH সুইচটি ছোট করে চাপুন (0.1s-1s)।
  • B. ডিমিং: ডিমিং বা উজ্জ্বলতা অর্জনের জন্য PUSH সুইচটি চেপে ধরে রাখুন (1s-8s), 2-100% এর একটি পরিসীমা সহ।
  • C. রঙের তাপমাত্রা সমন্বয়: PUSH দিয়ে লাইট বন্ধ করুন, তারপর বর্তমান উজ্জ্বলতা থেকে রঙের তাপমাত্রা সামঞ্জস্য করতে চেপে ধরে রাখুন। বিপরীত দিকে সামঞ্জস্য করতে আবার ছেড়ে দিন এবং চাপুন। 5 সেকেন্ডের জন্য কোনো অপারেশন না করলে কালার অ্যাডজাস্টমেন্ট মোড থেকে বের হয়ে যাবে।
  • D. মেমরি: PUSH ডিমিং-এর ডিমিং মেমরি ফাংশন আছে।
  • E. ডিমিং সিঙ্ক্রোনাইজেশন: একই PUSH সুইচের সাথে সংযুক্ত পাওয়ার সাপ্লাই 15 সেকেন্ডের বেশি ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে।
  • F. DALI ডিমিং মোড: 0-100% পরিসীমা সহ DALI হোস্টের মাধ্যমে ডিমিংয়ের জন্য DALI সিস্টেমের সাথে সংযোগ করুন।
গুরুত্বপূর্ণ নোট
  • ইনপুট পাওয়ার চালু করার আগে LED ড্রাইভার অবশ্যই লোডের সাথে সংযুক্ত থাকতে হবে; অন্যথায়, LED ড্রাইভার ক্ষতিগ্রস্ত হতে পারে।
  • LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুটে একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।
  • NFC-এর মাধ্যমে প্যারামিটার সেট করার আগে, অনুগ্রহ করে নিশ্চিত করুন যে ড্রাইভারটি বন্ধ আছে।
