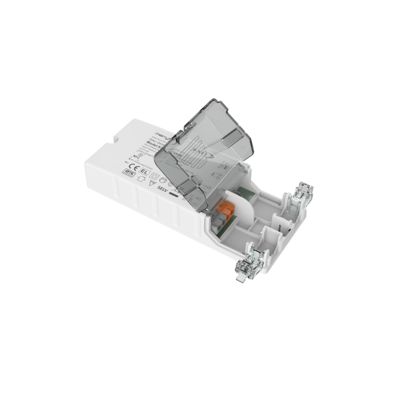

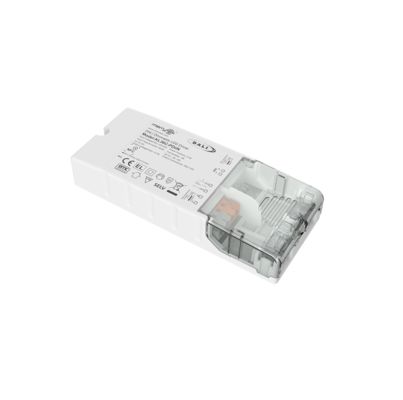

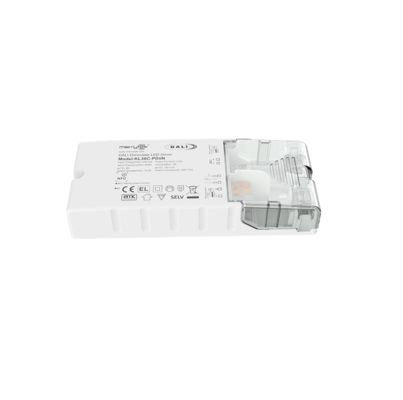

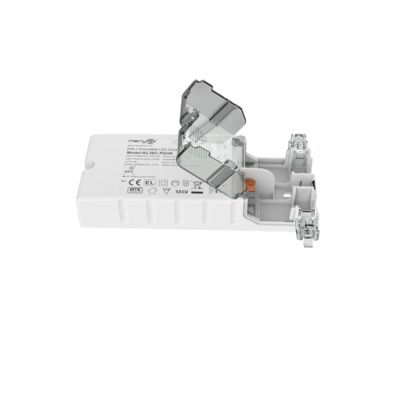

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত

  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার কেএল 36 সি-পিডিন
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স + শক্ত কাগজ, 50pcs/CTN
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডার: আপনার অর্থ প্রদানের পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডার: আমানত পাওয়ার
পরিশোধের শর্ত টি/টি বা পেপাল
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেটেড ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
অপারেটিং মোড অবিরাম স্রোত নিয়ন্ত্রণ পদ্ধতি এনএফসি প্রোগ্রামেবল এলইডি ড্রাইভার ডালি 2 এবং পুশ ডিমিং
পাওয়ার ফ্যাক্টর ≥0.95 দক্ষতা ৮৮%
কারেন্ট 500-1100ma মাত্রা 154x63x28 মিমি
আইপি রেটিং আইপি 20 ওয়ারেন্টি 5 বছর
বিশেষভাবে তুলে ধরা

৩৬ ওয়াট ডিমেবল এলইডি ড্রাইভার

,

DALI2 ডিমিং LED ড্রাইভার

,

500mA-1100mA ধ্রুবক বর্তমান ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

সহজ-ব্যবহার সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার 500mA থেকে 1100mA পর্যন্ত আউটপুট



1. বিবরণ

-সম্পূর্ণ ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত

-ওয়্যারলেস প্রোগ্রামিংয়ের জন্য NFC প্রযুক্তি

-0.5W এর নিচে স্ট্যান্ড-বাই পাওয়ার

-বিল্ট-ইন DALI ইন্টারফেস DT6

-সেন্ট্রালি-সরবরাহিত ডিসি জরুরী অপারেশন DT19

-সুরক্ষা: শর্ট সার্কিট / অতিরিক্ত তাপমাত্রা/ অতিরিক্ত ভোল্টেজ

-CLO ক্ষতিপূরণ

-উচ্চ পরিবেষ্টিত তাপমাত্রার জন্য কারেন্ট হ্রাস করা

-মেমরি ফাংশন সহ pushDIM

-দ্রুত তারের সংযোগ, সুবিধাজনক এবং সময় সাশ্রয়ী

-5 বছরের ওয়ারেন্টি



2. পরামিতি

ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
রেটেড ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
ইনপুট কারেন্ট 0.19A সর্বোচ্চ।
ইনপুট ইনrush কারেন্ট <15A (অর্ধেক কারেন্ট পালস প্রস্থ100μs) @230Vac
পাওয়ার ফ্যাক্টর(@230V100% লোড) ≥ 0.95
মোট হারমোনিক বিকৃতি সাধারণ:15% (@230Vac, 100% লোড)
স্ট্যান্ড-বাই পাওয়ার ≤0.5W (@230Vac যখন DALI বন্ধ থাকে)
দক্ষতা(@230Vac,100% লোড) 88% সর্বোচ্চ।
তারের পদ্ধতি তারের ক্রস সেকশন:0.75-2.5mm2

স্বয়ংক্রিয় সার্কিট ব্রেকার

(তারের কারেন্ট গণনা করুন)

 প্রকার B10 B13 B16 B20 B25 /
সংখ্যা 20 25 35 45 55 /
প্রকার C10 C13 C16 C20 C25 C32
সংখ্যা 35 50 55 75 95 120
আউটপুট অপারেটিং মোড ধ্রুবক কারেন্ট
লোড প্রকার LED
রিপল প্রয়োজনীয়তা (ফ্লিকারিং বা ফ্লিকারিং-মুক্ত) ফ্লিকার মান: সম্পূর্ণ ডিমিং রেঞ্জের জন্য 5%-এর কম
স্টার্ট আপ সময় <1s (@230Vac); <0.5s (@200Vdc)
নো-লোড আউটপুট ভোল্টেজ 68V ডিসি সর্বোচ্চ।
লোড আউটপুট ভোল্টেজ পরিসীমা 9-50V ডিসি
পূর্ণ লোড আউটপুট পাওয়ার 36W সর্বোচ্চ।
লোড আউটপুট কারেন্ট 500-1100mA
ধ্রুবক কারেন্ট/ভোল্টেজ নির্ভুলতা ধ্রুবক কারেন্ট নির্ভুলতা ±5%
তারের পদ্ধতি তারের ক্রস-সেকশন: 0.75-1.5mm2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (সর্বোচ্চ. লিড তারের দৈর্ঘ্য:20m)
DALI ডিমিং DALI ডিমিং (সর্বোচ্চ. লিড দৈর্ঘ্য:300m)
ডিমিং পরিসীমা প্রাথমিক PUSH & DALI ডিমিং: 0%-100%
ব্যতিক্রম Protection Requirements আউটপুট অতিরিক্ত তাপমাত্রা
সুরক্ষা		 হ্যাঁ, একটি স্ব-পুনরুদ্ধার ফাংশন ছাড়া (অনুসন্ধান করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, একটি স্ব-পুনরুদ্ধার ফাংশন ছাড়া (অনুসন্ধান করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/ আর্দ্রতা -25℃~50℃ আর্দ্রতা: 85% (নন-কন্ডেন্সিং)
সংরক্ষণ তাপমাত্রা/ আর্দ্রতা -40℃~80℃, আর্দ্রতা: 85% (নন-কন্ডেন্সিং)
সর্বোচ্চ. কেস তাপমাত্রা(Tc) 85℃

নিরাপত্তা

& EMC

 EMC স্ট্যান্ডার্ড EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
নিরাপত্তা স্ট্যান্ডার্ড EN61347-1 EN61347-2-13
সার্টিফিকেশন CE
ভোল্টেজ প্রতিরোধ 3750Vac, 5mA, 60s (ইনপুট “L N”- আউটপুট “SEC”)
অন্যান্য সুরক্ষার মাত্রা IP20
সুরক্ষার প্রকার শ্রেণী II
ইনস্টলেশন প্রকার স্বাধীন ইনস্টলেশন
মাত্রা 154*63*28mm
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক্রোনাইজেশন

সমান্তরাল: 15 ইউনিট সর্বোচ্চ।

সিরিজ: 25 ইউনিট সর্বোচ্চ।
প্যাকেজিং প্রয়োজনীয়তা PE ব্যাগ + ক্রাফ্ট বক্স + ম্যানুয়াল + পার্টিশন + বাইরের বাক্স (K=A)
ওজন 179.5±5g
জীবনকাল 5 বছর @Ta ফুল লোড
দ্রষ্টব্য: উল্লেখ না করা হলে সমস্ত পরামিতি 230VAC এবং 25-ডিগ্রি পরিবেশে ইনপুট ভোল্টেজে পরীক্ষা করা হয়।



3. মাত্রা (ইউনিট:মিমি)

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 0সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 1

4. তারের চিত্র

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 2

চিত্র A DALI ডিমমিং

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 3সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 4

চিত্র.B পুশ ডিমমিং





5. ডেরটিং

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 5

6. ডিমিং কার্ভ

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 6

7. বর্তমান গিয়ার সেটিং

KL36C-PDiiN
কারেন্ট(mA) Pomax(W) Uout(V)
500 25.0 9～ 50
550 27.5 9～ 50
600 30.0 9～ 50
650 32.5 9～ 50
700 35.0 9～ 50
750 36.0 9～ 48
800 36.0 9～ 45
850 35.7 9～ 42
900 36.0 9～ 40
950 36.1 9～ 38
1000 36.0 9～ 36
1050 35.7 9～ 34
1100 36.3 9～ 33

LED ফিক্সচার মডেল নির্বাচন করার সময় সাধারণ কারেন্ট ডেটা সেটগুলি রেফারেন্সের জন্য। মোবাইল অ্যাপ ব্যবহার করে NFC দ্বারা আরও কারেন্ট লেভেল সেট করা যেতে পারে যা 1mA ধাপে সামঞ্জস্যযোগ্য।

সহজ-ব্যবহারযোগ্য সিরিজ 36W NFC প্রোগ্রামযোগ্য LED ড্রাইভার DALI2 ডিমযোগ্য LED ইলেকট্রনিক ড্রাইভার, আউটপুট 500mA থেকে 1100mA পর্যন্ত 7

মেরিটেক NFC ডাউনলোড করতে কোডটি স্ক্যান করুন



8. চালু/বন্ধ এবং ডিমিং অপারেশনের বর্ণনা

A. PUSH সুইচটি ছোট করে চাপুন (ছোট-প্রেস সময় 0.1s-1s), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিং: PUSH সুইচটি চেপে ধরে রাখুন (1s-8s), LED ড্রাইভার ডিমিং, উজ্জ্বলতা বা ডিমিং অর্জন করতে পারে, ডিমিং পরিসীমা 2-100%।

C. মেমরি: PUSH ডিমিং-এর একটি ডিমিং মেমরি ফাংশন রয়েছে।

D. ডিমিং সিঙ্ক্রোনাইজেশন: একই PUSH সুইচের সাথে সংযুক্ত পাওয়ার 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ চেপে ধরে সিঙ্ক্রোনাইজ করা যেতে পারে।

E. DALI ডিমিং মোড: পাওয়ার সাপ্লাই DALI সিস্টেমের সাথে সংযুক্ত করুন এবং এটি DALI হোস্ট দ্বারা ডিম করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



9. বিষয়গুলো প্রয়োজন Attention

1) ইনপুট পাওয়ার চালু করার আগে LED স্ট্রিং অবশ্যই লোডের সাথে সংযুক্ত করতে হবে, অন্যথায় LED স্ট্রিং ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ হয়ে যাওয়ার পরে, আউটপুটে একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।

3) NFC দ্বারা প্যারামিটার সেট করার আগে, অনুগ্রহ করে নিশ্চিত করুন যে ড্রাইভারটি বন্ধ আছে।
