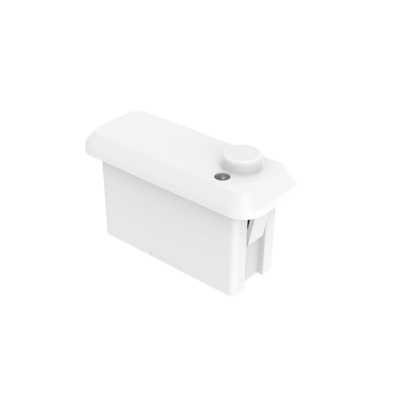

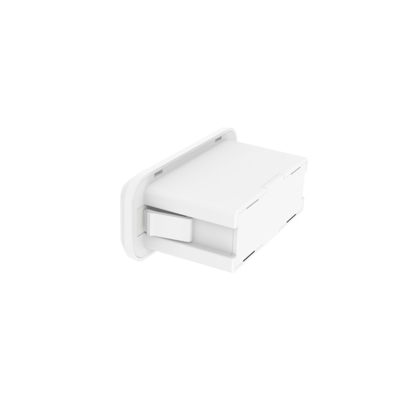

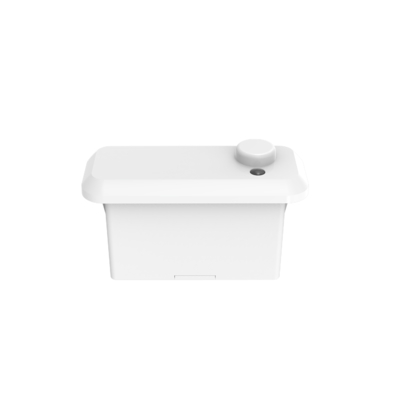

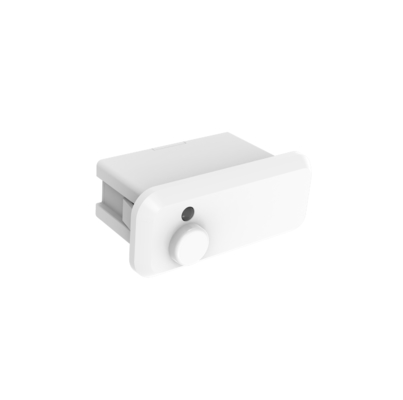

প্যানেল এবং লিনিয়ার লাইটের জন্য ডেলাইট হার্ভেস্টিং ফাংশন সহ ২.৪জি আরএফ ওয়্যারলেস নেটওয়ার্ক মাইক্রোওয়েভ সেন্সর
| Place of Origin | Shenzhen, China |
|---|---|
| পরিচিতিমুলক নাম | Merrytek |
| সাক্ষ্যদান | CE |
| Model Number | MC182D 99 B/ MC182D 99 1 B |
| Minimum Order Quantity | 100PCS |
| মূল্য | আলোচনাযোগ্য |
| Packaging Details | Clapboard + Carton (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| Operating Voltage | 12±1VDC | Operating current | 90±5mA |
|---|---|---|---|
| Output signal | 0-10VDC dimming signal/ PWM dimming signal | Mounting Height | 3m (4m Max ) |
| Operating Temperature | -35℃-60℃ | Certificate | CE |
| Lifetime | 5 years warranty @Ta |
পণ্যের বর্ণনা
[পণ্যের বৈশিষ্ট্য]
- অন্তর্নির্মিত ইনস্টলেশন উপস্থিতি সেন্সর, স্ট্যান্ডার্ড ঝাগা20 ইন্টারফেস
- 24GHz পেটেন্টযুক্ত মাইক্রোওয়েভ অ্যান্টেনা প্রযুক্তি গ্রহণ করুন, 4m সর্বোচ্চ ইনস্টলেশন উচ্চতা সমর্থন করে
- জার্মান আরএফ প্রযুক্তি সহ, 5 বছরের পণ্য ওয়ারেন্টি
- মোশন, সামান্য-মোশন, এবং ডেলাইট সেন্সর ফাংশন
- ওয়াশরুম, লিভিং রুম, রান্নাঘর এবং অন্যান্য পরিবেশে যেখানে গতি, সামান্য গতির সনাক্তকরণের প্রয়োজন
- 2.4G ওয়্যারলেস দ্বারা গ্রুপিং নেটওয়ার্কিং, পেয়ারিং বা গেটওয়ের প্রয়োজন নেই।
- আউটপুট 0-10V ডিম বা PWM ডিম, 2-পদক্ষেপ/3-পদক্ষেপ ডিম ফাংশন।
- সমস্ত সেন্সর প্যারামিটার রিমোট কন্ট্রোল দ্বারা সেট করা যেতে পারে।
[প্যারামিটার]
| ইনপুট | |||
| রেটেড ভোল্টেজ | 12±1VDC | ||
| ওয়ার্কিং কারেন্ট | 90±5mA | ||
| রিপল ভোল্টেজ | <100mVp-p | ||
| আউটপুট | |||
| আউটপুট সংকেত | MC182D 99 B1 | MC182D 99 1 B1 | |
| 0-10VDC ডিমিং সংকেত | PWM ডিমিং সংকেত | ||
| সেন্সরপ্যারামিটার | |||
| ওয়ার্কিং ফ্রিকোয়েন্সি | 24GHz~24.25GHz,ISM ব্যান্ড | ||
| ট্রান্সমিটিং পাওয়ার | 6dBm সর্বোচ্চ। | ||
| শনাক্তকরণ এলাকা | 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) | ||
| হোল্ড টাইম |
30s/1min/3min/5min/10min/20min/30min(MH17)； 30s/1min/3min(MH15) |
||
| স্ট্যান্ড-বাই পিরিয়ড |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17); 5min/10min/ +∞(MH15) |
||
| স্ট্যান্ড-বাই ডিম লেভেল | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) | ||
| ডেলাইট সেন্সর | ডেলাইট থ্রেশহোল্ড |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(ডিজেবল)(MH17) 15Lux/50Lux/(ডিজেবল)(MH15)(আলোকিত আলো বিচ্ছুরণ অবস্থা) |
|
| ডেলাইট হার্ভেস্টিং |
100L/200L/300L/400L/500L/600L/ডিজেবল (MH17 প্রেস“P”ডেলাইট হার্ভেস্টিং মোড প্রবেশ করুন) |
||
| স্ট্যান্ড-বাই ডিম লেভেল | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) | ||
| শনাক্তকরণ পরিসীমা (ব্যাসার্ধ) |
সিলিং ইনস্টলেশন 3m উচ্চতা মোশন এবং সামান্য মোশন: r≥2.5m পরীক্ষার শর্ত: 100% সংবেদনশীলতা, 60㎡ইনডোর খোলা স্থান |
||
| ইনস্টলেশন উচ্চতা | 3m (4m সর্বোচ্চ) | ||
| ওয়্যারলেস প্যারামিটার | |||
| অপারেটিং ফ্রিকোয়েন্সি | 2.400-2.483GHz | ||
| ট্রান্সমিটিং পাওয়ার | 6dBm | ||
| গ্রুপ | একটি গ্রুপ সর্বোচ্চ নোড 32 পিসি | ||
| ট্রান্সমিটিং দূরত্ব | 15m MAX(পয়েন্ট-টু-পয়েন্ট ওপেন এরিয়া ট্রান্সমিশন দূরত্ব) | ||
| পরিবেশ | |||
| ওয়ার্কিং তাপমাত্রা (Ta) | -35℃-60℃ | ||
| সংরক্ষণ তাপমাত্রা | -40℃~+80℃ আর্দ্রতা: ≤85% (নন-কনডেনসিং) | ||
| সার্টিফিকেশনএসট্যান্ডার্ডস | |||
| সার্টিফিকেশন | সিই | ||
| পরিবেশগত প্রয়োজনীয়তা | RoHS 2.0 , রিচ প্রয়োজনীয়তা মেনে চলুন | ||
| আইপি রেটিং | IP20 | ||
| সুরক্ষা শ্রেণী | ক্লাস II | ||
| অন্যান্যএস | |||
| তারের সংযোগ | 3 পিন PH2.0 টার্মিনাল | ||
| ইনস্টলেশন প্রয়োজনীয়তা | বাহ্যিক ঝাগা বুক20 ইনস্টলেশন | ||
| প্যাকেজিং প্রয়োজনীয়তা | ক্ল্যাপবোর্ড + কার্টন (K=A) | ||
| নেট ওজন | ±3g | ||
| জীবনকাল | 5 বছর ওয়ারেন্টি @Ta | ||
[ফাংশন বর্ণনা]
|
আরঅন-অফ ফাংশন |
স্ট্যান্ড-বাই পিরিয়ড “0s” সেট করুন |
| আর2-পদক্ষেপ ডিমিং | স্ট্যান্ড-বাই পিরিয়ড “+∞” সেট করুন, ডেলাইট সেন্সর “হাই” সেট করুন |
| আর3-পদক্ষেপ ডিমিং | স্ট্যান্ড-বাই পিরিয়ড “5min/10min” সেট করুন |
| আরডেলাইট হার্ভেস্টিং | স্ট্যান্ড-বাই পিরিয়ড “+∞” সেট করুন, ডেলাইট সেন্সর “LOW/MED” সেট করুন |
| ডেলাইট অগ্রাধিকার | N/A |
| আরগ্রুপিং | রিমোট গ্রুপ “1-8” এবং সেন্সরের জন্য Rx সংকেত সেট করুন |
[ডায়াগ্রাম]
- মাত্রা (ইউনিট: মিমি)
- ফাংশন
- তারের সংযোগ
- ইনস্টলেশন নির্দেশাবলী
[শনাক্তকরণ পরিসীমা]
মোশন সংকেত ছোট মোশন সংকেত
মানুষের উপস্থিতি: শনাক্তকরণ এলাকায় মানবদেহ সনাক্ত করতেবড়আন্দোলন সংকেত (হাঁটা) প্রেরণা ট্রিগার করতেএবংউচ্চ স্তর আউটপুট (যেমন লাইট চালু এবং বন্ধ নিয়ন্ত্রণ), এবং তারপর সনাক্ত করুন ছোট মোশন সংকেত (শরীর সামনের দিকে ঝুঁকে, পিছনের দিকে, অঙ্গ দোলা, মাথা নাড়ানো, টাইপ করা, মোবাইল ফোন এবং অন্যান্য বাজানো ছোট মোশন.) as সেইসাথে পেটের গহ্বর, বুকের প্রসারণের কারণে সৃষ্ট মানুষের শ্বাসযন্ত্রের গুরুত্বপূর্ণ লক্ষণগুলির সনাক্তকরণইত্যাদি উচ্চ স্তর আউটপুট বজায় রাখতে (যেমনsআলো নিয়ন্ত্রণsসবসময় চালু)
মানুষের অনুপস্থিতি: সনাক্তকরণ এলাকায় কোনো সংকেত সনাক্ত করা হয়নি এবং নিম্ন স্তর আউটপুট (ল্যাম্প বন্ধ নিয়ন্ত্রণ)
[রিমোট]MH15
MH17
[আরম্ভ]
পাওয়ার চালু হওয়ার পরে, সেন্সর স্বয়ংক্রিয়ভাবে 100% উজ্জ্বলতায় আলো চালু করে এবং 45s-60s এর জন্য স্ব-পরীক্ষা করে। আরম্ভের সময়, সেন্সর নড়াচড়া সনাক্ত করতে সক্ষম নয়। এটি আরম্ভের পরে সংবেদী মোডে প্রবেশ করে, এবং এর সময়, ল্যাম্প 100% উজ্জ্বলতা বজায় রাখে।
[ডিফল্ট সেটিং]
সংবেদনশীলতা: 100%, হোল্ড টাইম: 5s, ডেলাইট সেন্সর: ডিজেবল, স্ট্যান্ড-বাই পিরিয়ড: 0s, স্ট্যান্ড-বাই ডিম লেভেল: 20%
[অ্যাপ্লিকেশন বিজ্ঞপ্তি]
l সেন্সর একজন পেশাদার ইলেক্ট্রিশিয়ান দ্বারা ইনস্টল করা উচিত। ইনস্টল করার আগে, তারের সংযোগ করার আগে, কনফিগারেশন পরিবর্তন করার আগে অনুগ্রহ করে পাওয়ার বন্ধ করুন।
l পণ্যটির প্লাস্টিক, কাঠ ইত্যাদির ভালো অনুপ্রবেশ ক্ষমতা রয়েছে, তবে মাইক্রোওয়েভ মডিউল অ্যান্টেনার সরাসরি সামনে বা কাছাকাছি মেটাল অ্যাকসেসরিজ বা মেটাল শেল, গ্লাস শেল ইত্যাদি থাকা উচিত নয়, অন্যথায় এটি অ্যান্টেনা ট্রান্সমিশন এবং অভ্যর্থনা প্রভাবিত করবে।
l সংবেদী দূরত্ব ইনস্টলেশন উচ্চতা, সনাক্ত করার জন্য বস্তুর আকার, গতির গতি, ইনস্টলেশন পরিবেশের প্রভাব দ্বারা প্রভাবিত হবে এবং বিভিন্ন দিকের সংবেদী দূরত্বের একটি নির্দিষ্ট পরিবর্তনশীলতা থাকবে।
l ডেলাইট থ্রেশহোল্ড একটি রৌদ্রোজ্জ্বল পরিবেশে, কোনো ছায়া নেই এবং পরিবেষ্টিত আলো বিচ্ছুরণ অবস্থার মধ্যে রয়েছে। বিভিন্ন সময়ে, জলবায়ু এবং পরিবেশে, আলো সেন্সর দ্বারা সনাক্ত করা ডেলাইট মান ভিন্ন হতে পারে।
l পণ্যটির ইনস্টলেশন দূরত্ব 1.5 মিটারের বেশি হওয়ার পরামর্শ দেওয়া হয়; পণ্য এবং রাউটারের মধ্যে ইনস্টলেশন দূরত্ব 1.5 মিটারের বেশি হওয়া উচিত, যাতে মাইক্রোওয়েভ সেন্সরের স্বাভাবিক কার্যকারিতায় হস্তক্ষেপ না হয়।
l পণ্যটির মাউন্টিং প্লেন (যেমন অ্যালুমিনিয়াম সাবস্ট্রেট, পিসিবি বোর্ড) মাইক্রোওয়েভ মডিউলের অ্যান্টেনা প্লেন থেকে একটি নির্দিষ্ট উচ্চতার পার্থক্য হতে হবে এবং মাইক্রোওয়েভ মডিউলের অ্যান্টেনা প্লেনটি কাছাকাছি প্লেন থেকে 5 মিমি এর বেশি উঁচু হওয়া উচিত যাতে সেরা সনাক্তকরণ প্রভাব পাওয়া যায়।
l স্থিতিশীল আউটপুট ভোল্টেজ, কম কারেন্ট এবং রিপল কোফিসিয়েন্ট সহ ডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহার করতে হবে, পাওয়ার সাপ্লাইয়ের রিপল 50mV এর কম হওয়া উচিত এবং পাওয়ার সাপ্লাইয়ের সর্বনিম্ন লোড কারেন্ট 120mA এর বেশি হওয়া উচিত এবং এটি 100uF এর কম নয় এমন একটি ইলেক্ট্রোলাইটিক ক্যাপাসিটর সেট করারও সুপারিশ করা হয় ইনপুট পাওয়ার সাপ্লাই VCC টার্মিনালে।
l বড় ধাতব সরঞ্জাম, পাইপলাইন, এয়ার কন্ডিশনার ভেন্ট, এক্সস্ট ভেন্ট, স্মোক মেশিন এবং অন্যান্য দৃশ্য থেকে পণ্য ইনস্টলেশন যতটা সম্ভব দূরে রাখুন, যাতে সরঞ্জামের কম্পন সনাক্তকরণ প্রভাবকে প্রভাবিত না করে।
l মাইক্রোওয়েভ মডিউল এসি ড্রাইভ পাওয়ার সাপ্লাইয়ের কাছাকাছি যাওয়া উচিত, ড্রাইভ পাওয়ার সাপ্লাই রেকটিফায়ার ব্রিজ, ট্রান্সফরমার, সুইচিং টিউব এবং অন্যান্য উচ্চ পাওয়ার ডিভাইস থেকে দূরে থাকুন, যাতে উচ্চ ফ্রিকোয়েন্সি সংকেত মাইক্রোওয়েভ মডিউলের স্বাভাবিক কার্যকারিতায় হস্তক্ষেপ না করে।
l পণ্য ডিজাইন: মাইক্রোওয়েভ মডিউলের অ্যান্টেনা পৃষ্ঠ এবং এর কাছাকাছি সার্কিটগুলি বড় কারেন্টের প্রবাহ এড়াতে, ট্রান্সফরমার বা উচ্চ ফ্রিকোয়েন্সি উপাদানগুলি কাছাকাছি এড়িয়ে চলুন, দূরত্ব যতটা সম্ভব 10 মিমি এর বেশি হওয়া উচিত।
l তারের সংযোগ করার সময়, পণ্যের পিছনে অ্যান্টেনা দিক এবং উপাদান দিক তারের দ্বারা আচ্ছাদিত করা উচিত নয় বা বড় কারেন্ট প্রবাহিত করা উচিত নয়, যাতে সেন্সরের স্বাভাবিক কার্যকারিতা প্রভাবিত না হয়.
l পণ্যটির সামনের অংশ এবং কাছাকাছি মেটাল অ্যাকসেসরিজ বা গ্লাস ব্লক দিয়ে সজ্জিত করা যাবে না, যাতে সেন্সরের স্বাভাবিক কার্যকারিতা প্রভাবিত না হয়, যখন প্লাস্টিকের পুরুত্ব যতদূর সম্ভব 1 মিমি এর কম নির্বাচন করতে হবে, খুব বেশি পুরুত্ব মাইক্রোওয়েভ মডিউল এবং দিকনির্দেশনার সনাক্তকরণকে প্রভাবিত করবে; মাইক্রোওয়েভ অ্যান্টেনা প্লেন এবং শেল দূরত্ব 3.2 মিমি এর বেশি হওয়া উচিত
l পণ্যটির অ্যান্টেনা পৃষ্ঠ এবং ধাতব প্লেন (অ্যালুমিনিয়াম সাবস্ট্রেট, আয়রন শেল) একটি নির্দিষ্ট উচ্চতার পার্থক্য প্রয়োজন, প্রস্তাবিত দূরত্ব 0.5 মিমি এর বেশি।
যখন পণ্যের গঠন, পাওয়ার সাপ্লাই মোড/সার্কিট, সেন্সর অ্যান্টেনা ফ্রন্ট কভার, ইত্যাদি পরিবর্তন হয়, অনুগ্রহ করে নিশ্চিতকরণের জন্য সেন্সর প্রস্তুতকারককে অবহিত করুন, যাতে পণ্যটি ভুলভাবে কাজ না করে। অন্যথায়, প্রস্তুতকারক অস্বাভাবিকতার জন্য কোনো আনুরূপ দায়িত্ব বহন করে না।
