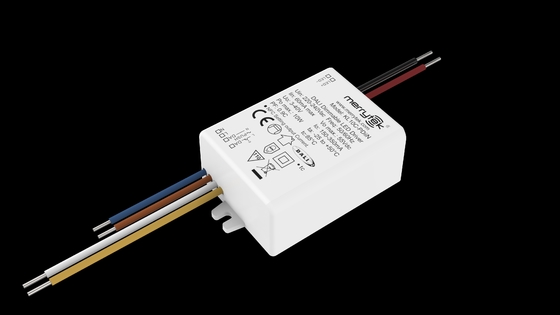

10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার

  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
Place of Origin Shenzhen, China
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
Model Number KL10C-PDiiN
Minimum Order Quantity 100pcs
মূল্য আলোচনাযোগ্য
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.9C @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 81%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 64.5*40*23mmmm
Warranty 5 years Output constant current 150-350mA
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার





[পণ্যের বৈশিষ্ট্য]

  • পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত
  • স্ট্যান্ডবাই পাওয়ার 0.5W এর নিচে
  • একটি চাপ বোতাম দিয়ে প্রাথমিক ডিমিং
  • ওয়্যারলেস প্রোগ্রামিংয়ের জন্য এনএফসি প্রযুক্তি
  • অন্তর্নির্মিত DALI ইন্টারফেস DT6
  • কেন্দ্রীয়ভাবে সরবরাহ করা DC জরুরী অপারেশন DT19
  • সিএলও ক্ষতিপূরণ
  • সুরক্ষাঃ শর্ট সার্কিট / অতিরিক্ত তাপমাত্রা / অতিরিক্ত ভোল্টেজ
  • উচ্চ পরিবেষ্টিত তাপমাত্রার জন্য বর্তমান হ্রাস
  • মেমরি ফাংশন সহ ডিম টিপুন
  • ৫ বছরের গ্যারান্টি

[প্যারামিটার]

  মাইক্রো সিরিজ KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
নামমাত্র ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা ২০০-২৪০ ভিডিসি
ইনপুট বর্তমান 0.৬এ ম্যাক্স. 0.১১এ ম্যাক্স. 0.19এ ম্যাক্স.
ইনপুট ইনরুশ কারেন্ট <15A (অর্ধ-বর্তমান পালস প্রস্থ100μs) @230Vac
পাওয়ার ফ্যাক্টর ((@230V100% লোড) ≥ 0.9C ≥ ০93 ≥ ০95
মোট হারমোনিক বিকৃতি সাধারণতঃ১৫% (@২৩০ভ্যাক, ১০০% লোড)
স্ট্যান্ডবাই পাওয়ার ≤0.5W (@PUSH বা DALI বন্ধ হলে 230Vac)
কার্যকারিতা ((@230Vac,100% লোড) ৮১% ৮৬% ৮৭%
ওয়্যারিং পদ্ধতি 0.75 মিমি2 0.75-1.5 মিমি2

স্বয়ংক্রিয় সার্কিট ব্রেকার



 KL10C-PDiiN (ক্যারিয়ারে বর্তমান গণনা)
প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 40 50 65 85 100 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 70 90 110 140 170 220
KL20C-PDiiN (ক্যারিয়ারে বর্তমান গণনা)
প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 25 35 45 55 65 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 60 70 80 110 130 160
KL35C-PDiiN (ক্যারিয়ারে বর্তমান গণনা)
প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 25 30 40 50 60 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 40 55 60 80 105 130
আউটপুট অপারেটিং মোড ধ্রুবক বর্তমান
লোডের ধরন এলইডি
রিপল প্রয়োজনীয়তা (ফ্লিকারিং বা ফ্লিকারিং মুক্ত) ফ্লিকার মানঃ পুরো ডিমিং রেঞ্জের জন্য ৫% এর কম
শুরু করার সময় <1s (@230Vac)
লোড ছাড়াই আউটপুট ভোল্টেজ ৫০ ভোল্ট ডিসি ম্যাক্স। ৫৫ ভোল্ট ডিসি ম্যাক্স। ৫৫ ভোল্ট ডিসি ম্যাক্স।
লোড আউটপুট ভোল্টেজ পরিসীমা ৩-৪০ ভি ডিসি ১২-৪০ ভি ডিসি ১২-৪০ ভি ডিসি
পূর্ণ লোড আউটপুট ক্ষমতা ১০ ওয়াট ২০ ওয়াট ৩৫ ওয়াট
লোড আউটপুট বর্তমান ১৫০-৩৫০ এমএ ১০০-৫৫০ এমএ 500-1050mA
ধ্রুবক বর্তমান/ভোল্টেজ নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
ওয়্যারিং পদ্ধতি 0.5 মিমি2 ধাক্কা টার্মিনাল, তারের ক্রস ছেদঃ 0.75-1.5mm2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (Max.lead length:20M)
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিংঃ 0%-100%
DALI ডিমিং DALI ডিমিং (Max.lead length:300M)
ব্যতিক্রমপিঘূর্ণনRসমতুল্য তাপমাত্রার উপর আউটপুট
সুরক্ষা		 হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/তাপমাত্রা -২৫°সি থেকে ৫০°সি আর্দ্রতাঃ ৮৫% (অ-কন্ডেনসিং)
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C~80°C, আর্দ্রতা:10%~95%
সর্বাধিক কেস তাপমাত্রা (টিসি) ৮৫°সি

নিরাপত্তা

& ইএমসি

 EMC মান EN55015 EN61547 EN61000-3-2
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-102, IEC62386-207 DT6 251 252 253
নিরাপত্তা মান EN61347-1 EN61347-2-13
সার্টিফিকেশন সিই
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট ¢L N- আউটপুট ¢SEC)
অন্যান্য সুরক্ষার মাত্রা আইপি ২০
সুরক্ষার ধরন ক্লাস ২
ইনস্টলেশনের ধরন স্বতন্ত্র ইনস্টলেশন এবং অন্তর্নির্মিত ইনস্টলেশন
ক্রেমিং সহ / ১১৬*৪০.৫*২২ মিমি ১৩৬*৪২.৫*২৪ মিমি
বিনা ক্রাইমিং 64.৫*৪০*২৩ মিমি ৭৮*৪০.৫*২২ মিমি 96*42.5*24 মিমি
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক সর্বোচ্চ ১৫ ইউনিট।
প্যাকেজিংয়ের প্রয়োজনীয়তা পিই ব্যাগ+ইনস্ট্রাকশন+ক্যাপবোর্ড+বাহ্যিক কার্টন ((K=A)
ওজন (ক্রিমিং সহ) / 86.9±5g 115.1±5g
ওজন (ক্রিমিং ছাড়াই) ৫৪±৫ গ্রাম 100.5±5g 132.7±5g
জীবন 5 বছর @Ta পূর্ণ লোড
দ্রষ্টব্যঃ সমস্ত পরামিতি 230VAC ইনপুট ভোল্টেজ এবং 25 °C পরিবেশে পরীক্ষা করা হয় যদি নির্দিষ্ট না করা হয়।

[মাত্রা]



                          10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 010W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 110W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 2

[ওয়্যারিং ডায়াগ্রাম]



 10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 310W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 4



চিত্র Aডালিঅস্পষ্টমিং                                                                    Fig.বিডিম চাপুনমিং



[ডিসট্রাকশন ও ডিমিং কার্ভ]]

10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 510W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 6



[বর্তমান সংশ্লিষ্ট ভোল্টেজ]

KL10C-PDiiN
বর্তমান ((mA) পোম্যাক্স (W) Uout ((V)
150 6.0 ৩ ~ 40
200 8.0 ৩ ~ 40
250 10.0 ৩ ~ 40
300 9.9 ৩ ~ 33
350 10.2 ৩ ~ 29

সাধারণ বর্তমান ডেটা সেটগুলি এলইডি ফিক্সচার মডেল নির্বাচন করার সময় রেফারেন্সের জন্য। 1mA ধাপে সামঞ্জস্যযোগ্য একটি মোবাইল অ্যাপ্লিকেশন ব্যবহার করে এনএফসি দ্বারা আরও বর্তমান স্তর সেট করা যেতে পারে।

10W DALI2 DT6 150-350mA NFC প্রোগ্রামিং সহ LED লাইটের জন্য ডিমড ড্রাইভার 7

Merrytek NFC ডাউনলোড করার জন্য কোড স্ক্যান করুন



[ON/OFF & ডিমিং অপারেশনের বর্ণনা]

A. PUSH সুইচটি সংক্ষিপ্তভাবে চাপুন (সংক্ষিপ্ত চাপ সময় 0.1s-1s), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিংঃ চাপুন এবং ধারণ করুন PUSH সুইচ (1s-8s) । LED ড্রাইভার 1-100% ডিমিং পরিসীমা সঙ্গে ডিমিং, উজ্জ্বলতা, বা উভয় অর্জন করতে পারেন।

C. মেমরিঃ PUSH ডিমিং এর একটি ডিমিং মেমরি ফাংশন রয়েছে।

D. ডিমিং সিঙ্ক্রোনাইজেশনঃ একই PUSH সুইচ সংযুক্ত শক্তি 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ টিপুন এবং ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে

E. DALI ডিমিং মোডঃ পাওয়ার সাপ্লাইটি DALI সিস্টেমে সংযুক্ত করুন, এবং এটি DALI হোস্ট দ্বারা ডিমিং করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



[ প্রয়োজনীয় বিষয় ] এপ্রবৃত্তি]

1) ইনপুট পাওয়ার চালু করার আগে LED ড্রাইভারকে লোডের সাথে সংযুক্ত করা উচিত; অন্যথায়, LED ড্রাইভার ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুট একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।

3) এনএফসির মাধ্যমে পরামিতিগুলি সেট করার আগে, দয়া করে ড্রাইভারটি বন্ধ রয়েছে তা নিশ্চিত করুন।
