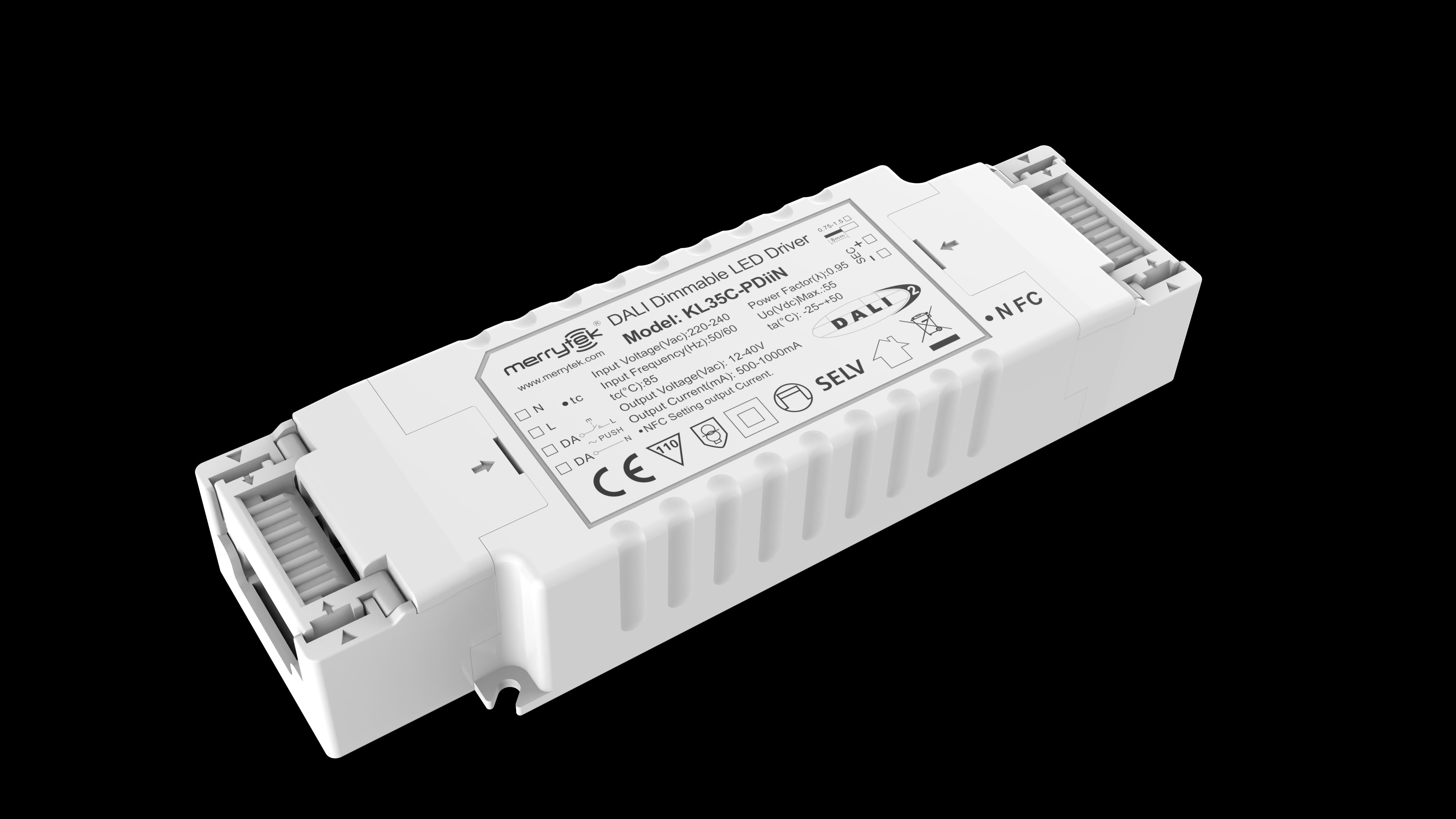

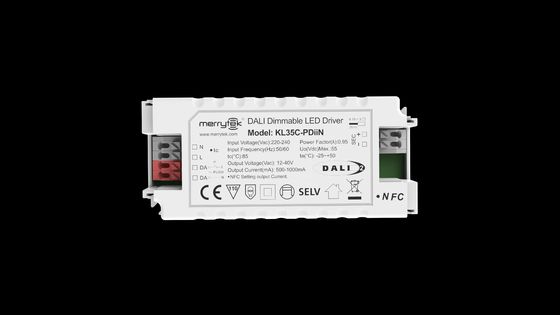

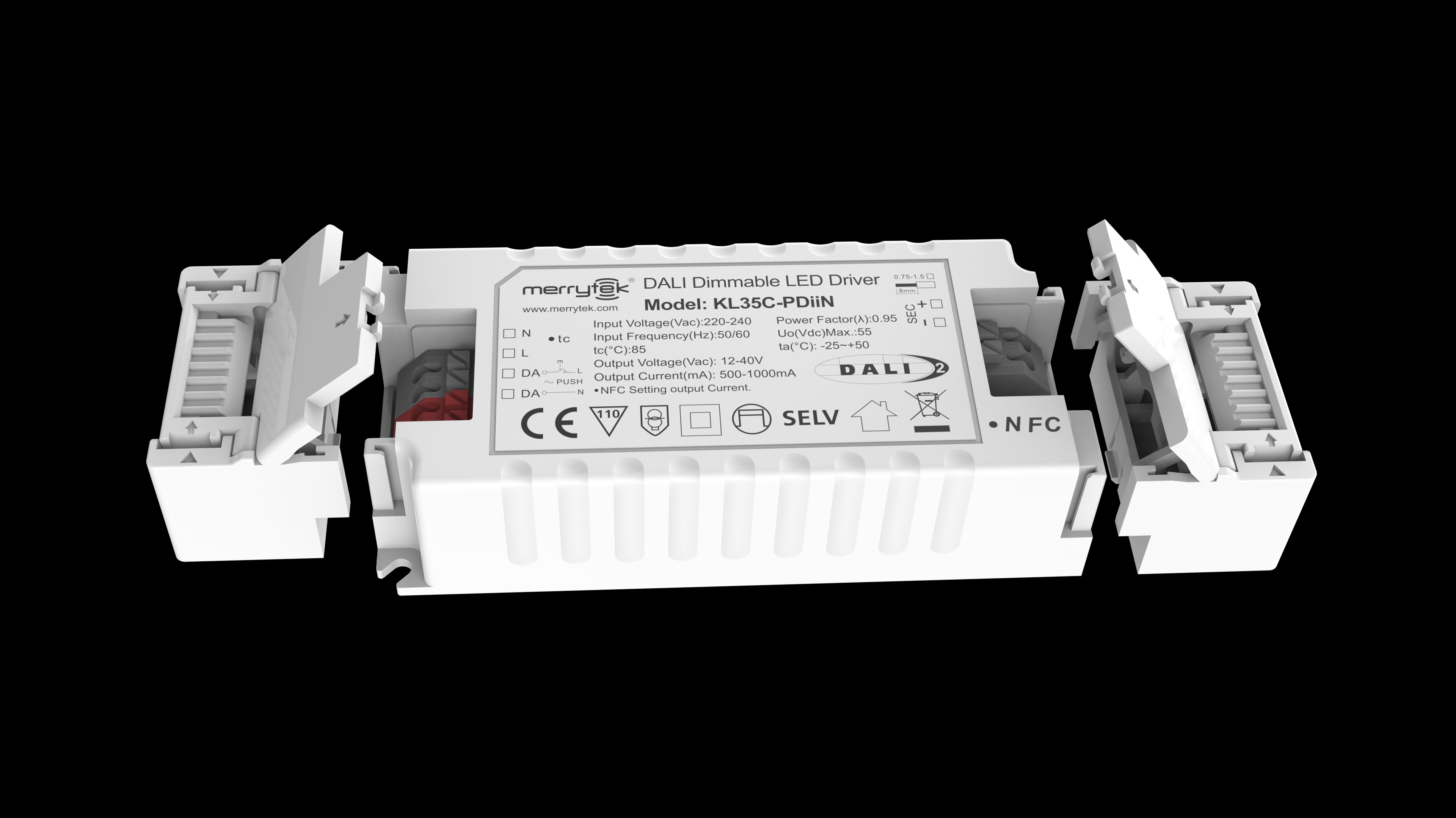

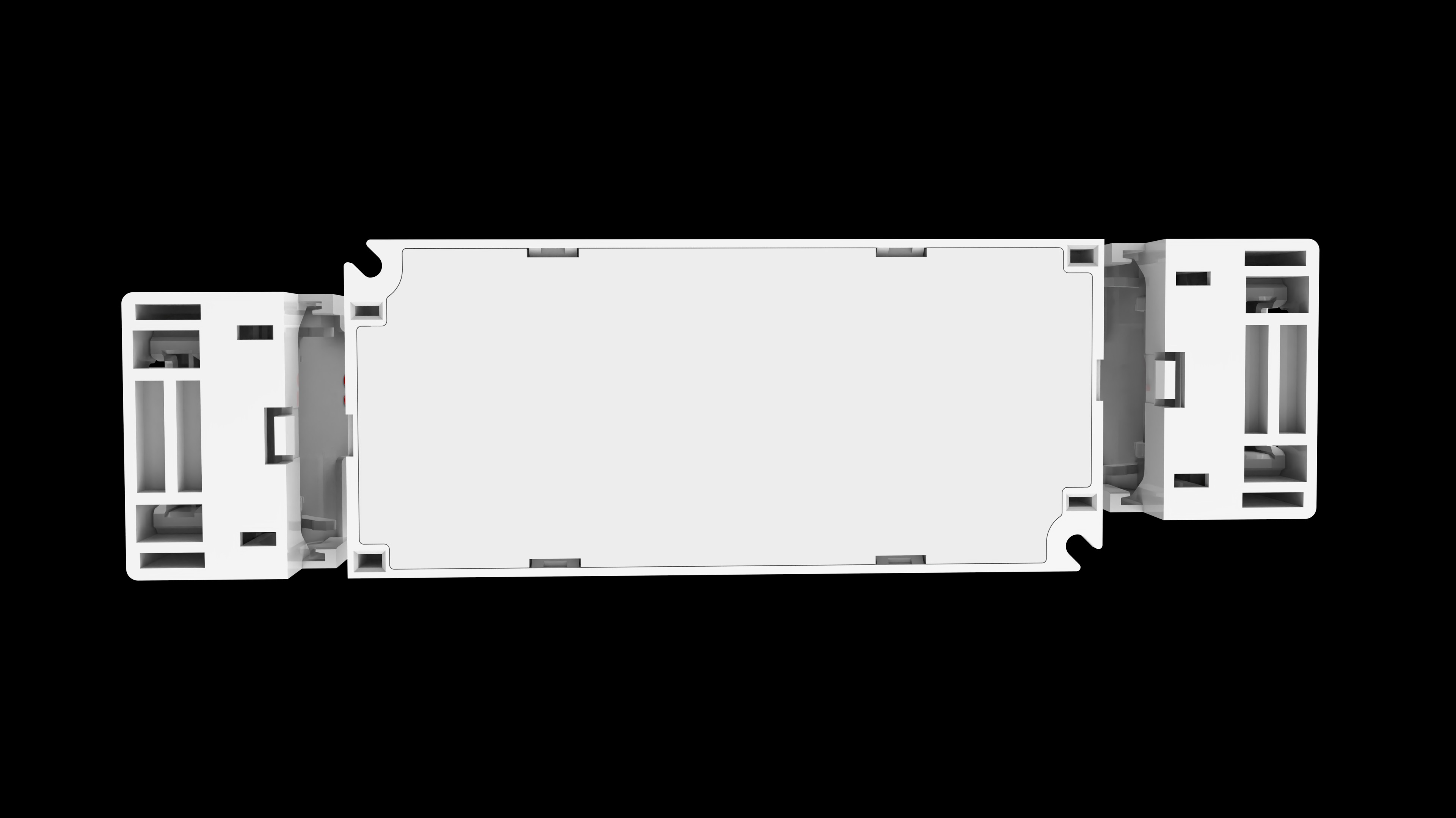

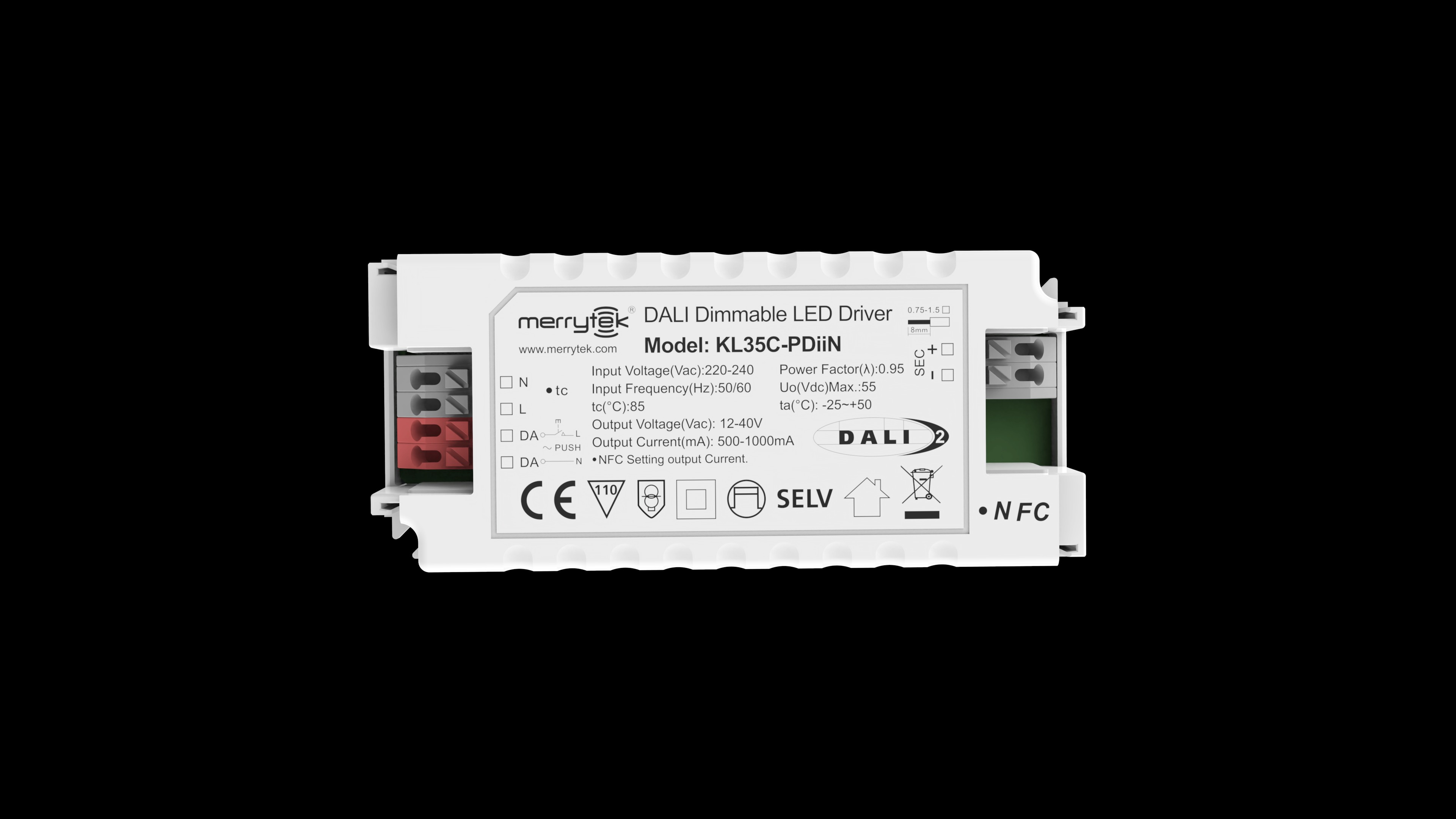

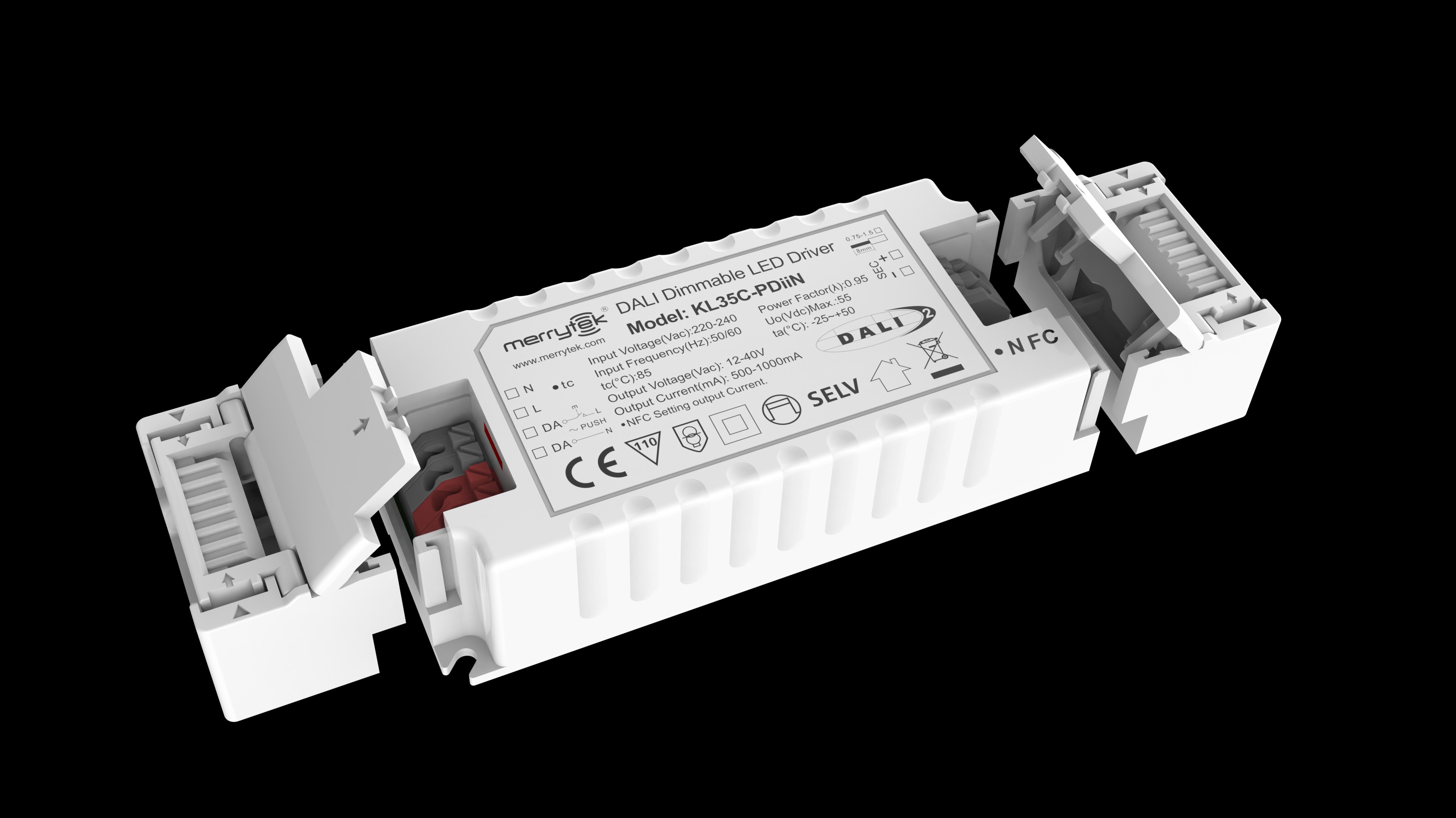

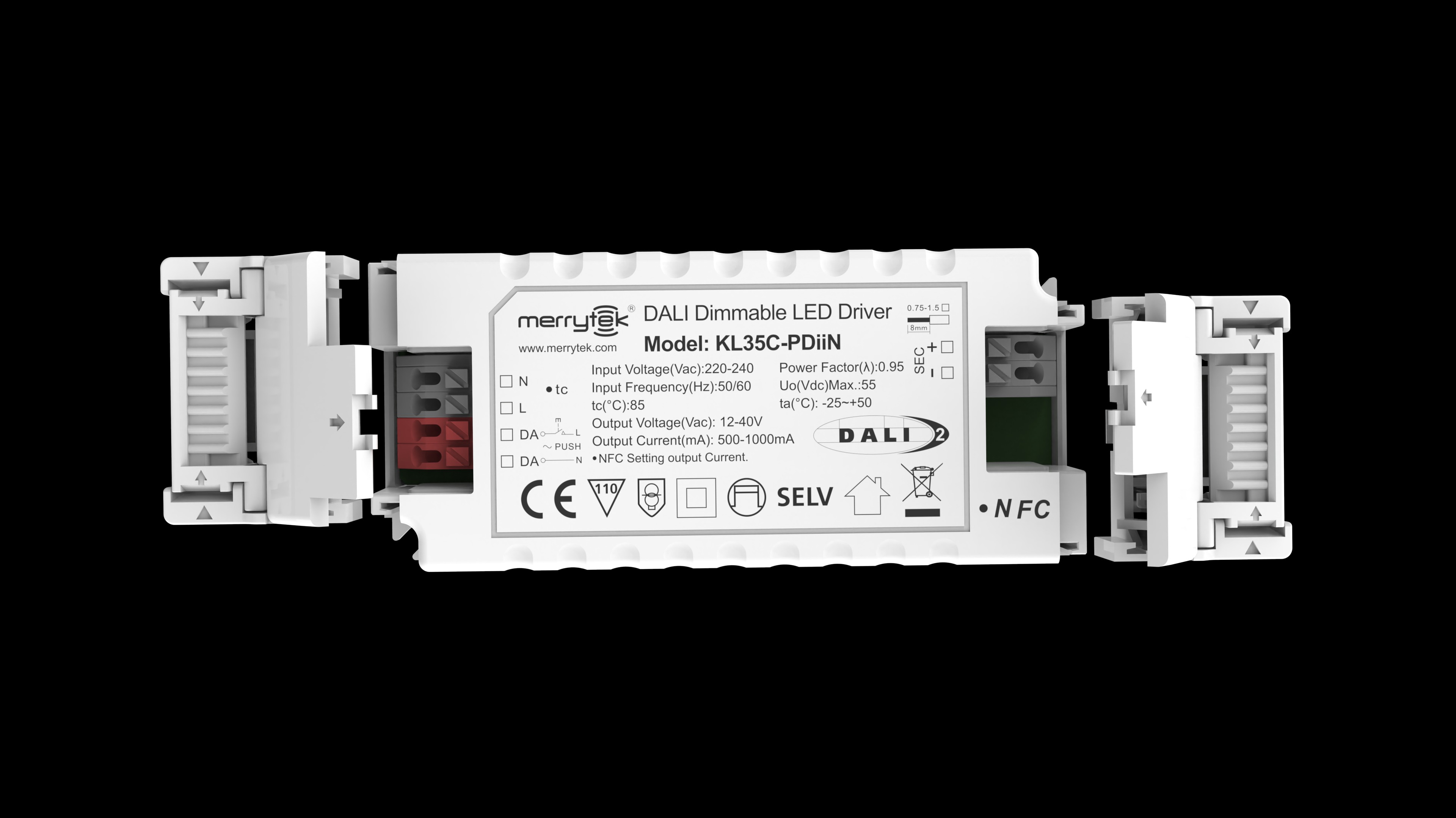

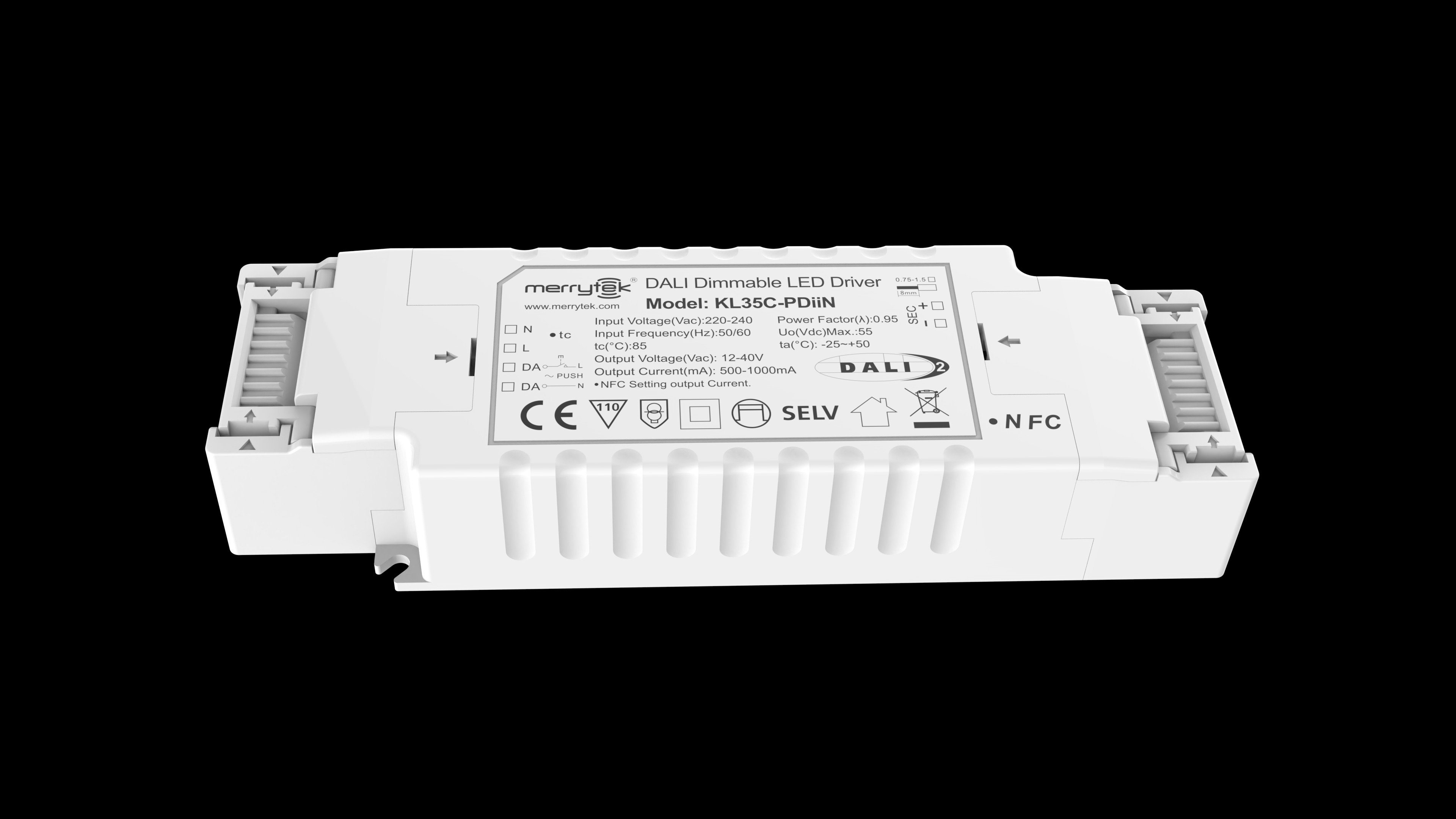

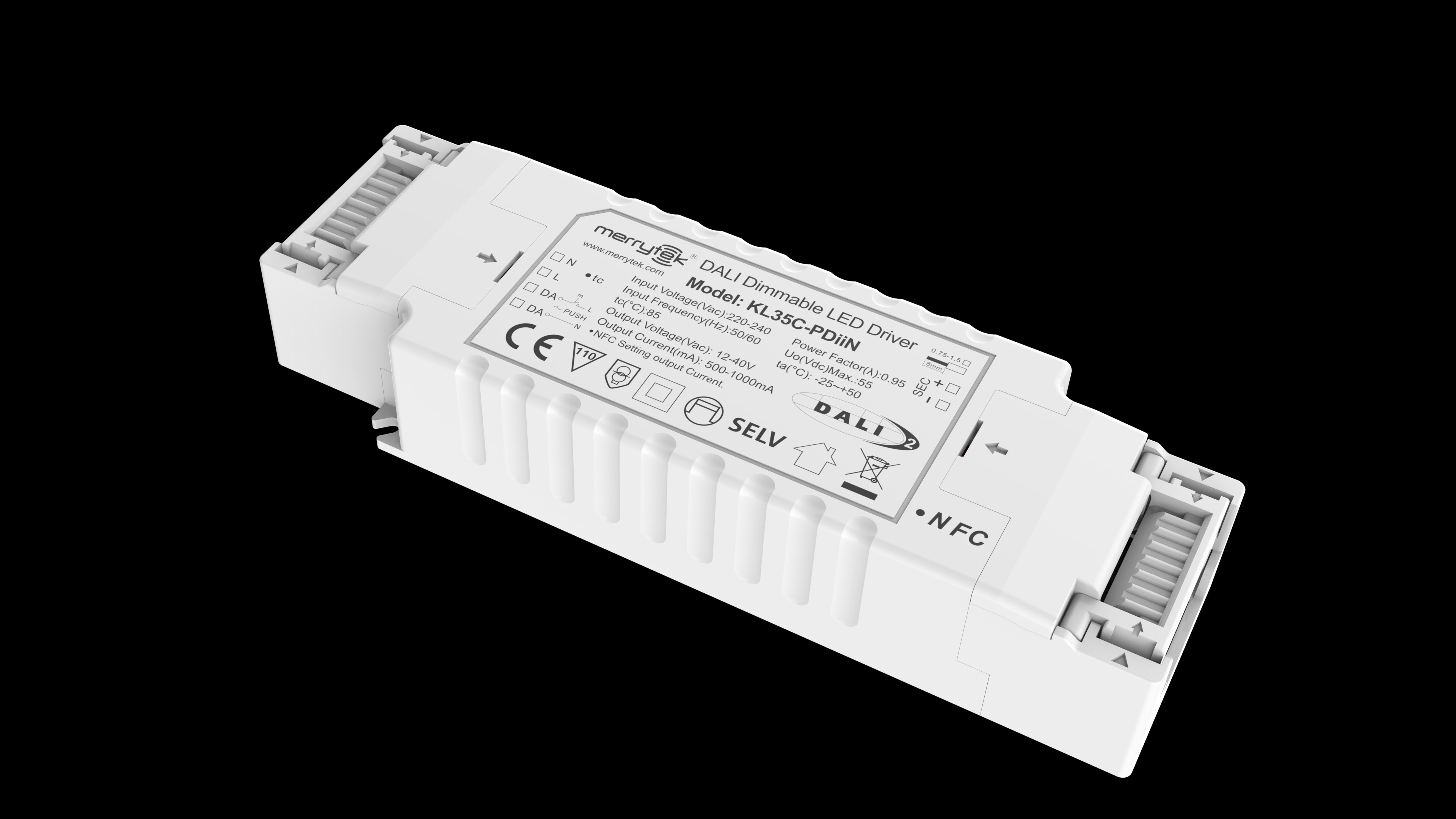

35W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
উৎপত্তি স্থল শেনঝেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার কেএল 35 সি-পিডিআইএন
ন্যূনতম চাহিদার পরিমাণ ১০০ পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স+ নির্দেশাবলী ক্ল্যাপবোর্ড বাইরের শক্ত কাগজ（K=A）
ডেলিভারি সময় <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, নমুনা এব
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা প্রতি মাসে 20,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
অপারেটিং ভোল্টেজ 220-240Vac 50Hz /60Hz পাওয়ার ফ্যাক্টর ≥0.95 @230VAC （সম্পূর্ণ লোড）
স্ট্যান্ডবাই পাওয়ার ≤0.5W（@230Vac） কার্যকারিতা 87%Max. 87% সর্বোচ্চ @230VAC （Full load） @230VAC （সম্পূর্ণ লোড）
অপারেটিং মোড ডালি 2 ম্লান এবং ম্লানকে ধাক্কা দিন ইনস্টলেশন মাত্রা 136*42.5*24 মিমি
গ্যারান্টি ৫ বছর আউটপুট ধ্রুবক বর্তমান 500-1050ma
বিশেষভাবে তুলে ধরা

35W কনস্ট্যান্ট কারেন্ট LED ড্রাইভার

,

DALI2 ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার

,

PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

35W DALI2 & PUSH ডিমযোগ্য ধ্রুবক কারেন্ট ড্রাইভার NFC প্রোগ্রামযোগ্য LED ড্রাইভার 500-1050mA





     [পণ্যের বৈশিষ্ট্য]

  • সম্পূর্ণ ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত
  • 0.5W এর নিচে স্ট্যান্ড-বাই পাওয়ার
  • একটি পুশ বোতামের মাধ্যমে প্রাথমিক ডিমিং
  • ওয়্যারলেস প্রোগ্রামিংয়ের জন্য NFC প্রযুক্তি
  • অন্তর্নির্মিত DALI ইন্টারফেস DT6
  • কেন্দ্রীয়ভাবে সরবরাহকৃত ডিসি জরুরী অপারেশন DT19
  • CLO ক্ষতিপূরণ
  • সুরক্ষা: শর্ট সার্কিট / অতিরিক্ত তাপমাত্রা/ অতিরিক্ত ভোল্টেজ
  • উচ্চ পরিবেষ্টিত তাপমাত্রার জন্য কারেন্ট হ্রাস করা
  • মেমরি ফাংশন সহ পুশ ডিম
  • 5 বছরের ওয়ারেন্টি

[পরামিতি]

  মাইক্রো সিরিজ KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
রেটেড ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
ইনপুট কারেন্ট 0.06A সর্বোচ্চ। 0.11A সর্বোচ্চ। 0.19A সর্বোচ্চ।
ইনপুট ইনরাশ কারেন্ট <15A (অর্ধেক কারেন্ট পালস প্রস্থ100μs) @230Vac
পাওয়ার ফ্যাক্টর(@230V100% লোড) ≥ 0.9C ≥ 0.93 ≥ 0.95
মোট হারমোনিক বিকৃতি সাধারণ:15% (@230Vac, 100% লোড)
স্ট্যান্ড-বাই পাওয়ার ≤0.5W (@230Vac যখন PUSH বা DALI বন্ধ থাকে)
দক্ষতা(@230Vac,100% লোড) 81% 86% 87%
ওয়্যারিং পদ্ধতি 0.75mm2 0.75-1.5mm2

স্বয়ংক্রিয় সার্কিট ব্রেকার



 KL10C-PDiiN (তারের কারেন্ট গণনা করুন)
প্রকার B10 B13 B16 B20 B25 /
সংখ্যা 40 50 65 85 100 /
প্রকার C10 C13 C16 C20 C25 C32
সংখ্যা 70 90 110 140 170 220
KL20C-PDiiN (তারের কারেন্ট গণনা করুন)
প্রকার B10 B13 B16 B20 B25 /
সংখ্যা 25 35 45 55 65 /
প্রকার C10 C13 C16 C20 C25 C32
সংখ্যা 60 70 80 110 130 160
KL35C-PDiiN (তারের কারেন্ট গণনা করুন)
প্রকার B10 B13 B16 B20 B25 /
সংখ্যা 25 30 40 50 60 /
প্রকার C10 C13 C16 C20 C25 C32
সংখ্যা 40 55 60 80 105 130
আউটপুট অপারেটিং মোড ধ্রুবক কারেন্ট
লোড প্রকার LED
রিপল প্রয়োজনীয়তা (ফ্লিকারিং বা ফ্লিকারিং-মুক্ত) ফ্লিকার মান: সম্পূর্ণ ডিমিং রেঞ্জের জন্য 5% এর কম
শুরু করার সময় <1s (@230Vac)
নো-লোড আউটপুট ভোল্টেজ 50V DC সর্বোচ্চ। 55V DC সর্বোচ্চ। 55V DC সর্বোচ্চ।
লোড আউটপুট ভোল্টেজ পরিসীমা 3-40V DC 12-40V DC 12-40V DC
পূর্ণ লোড আউটপুট পাওয়ার 10W 20W 35W
লোড আউটপুট কারেন্ট 150-350mA 100-550mA 500-1050mA
ধ্রুবক কারেন্ট/ভোল্টেজ নির্ভুলতা ধ্রুবক কারেন্ট নির্ভুলতা ±5%
ওয়্যারিং পদ্ধতি 0.5mm2 পুশ টার্মিনাল, তারের ক্রস সেকশন: 0.75-1.5mm2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (সর্বোচ্চ. সীসা দৈর্ঘ্য:20M)
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিং: 0%-100%
DALI ডিমিং DALI ডিমিং (সর্বোচ্চ. সীসা দৈর্ঘ্য:300M)
ব্যতিক্রম Protection Requirements আউটপুট অতিরিক্ত তাপমাত্রা
সুরক্ষা		 হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া(জিজ্ঞাসা করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া(জিজ্ঞাসা করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/ আর্দ্রতা -25℃~50℃ আর্দ্রতা:85% (ঘনীভবনহীন)
সংরক্ষণ তাপমাত্রা/ আর্দ্রতা -40℃~80℃, আর্দ্রতা:10%–95%
সর্বোচ্চ. কেস তাপমাত্রা (Tc) 85℃

নিরাপত্তা

& EMC

 EMC স্ট্যান্ডার্ড EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-102, IEC62386-207 DT6 251 252 253
নিরাপত্তা স্ট্যান্ডার্ড EN61347-1 EN61347-2-13
সার্টিফিকেশন CE
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট “L N”- আউটপুট “SEC”)
অন্যান্য সুরক্ষার মাত্রা IP20
সুরক্ষার প্রকার শ্রেণী II
ইনস্টলেশন প্রকার স্বাধীন ইনস্টলেশন এবং বিল্ট-ইন ইনস্টলেশন

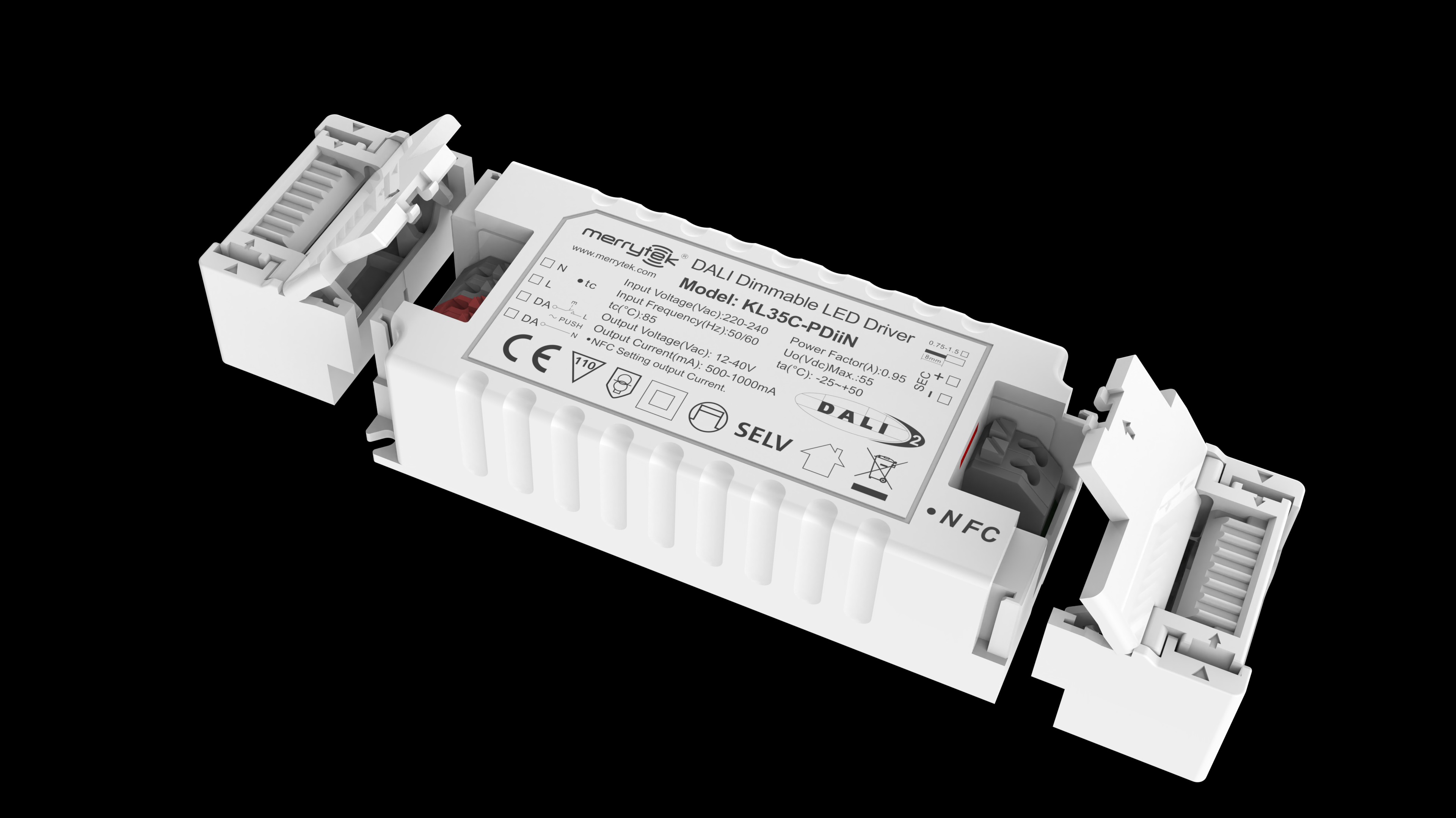

ক্রিম্পিং সহ / 116*40.5*22mm 136*42.5*24mm
ক্রিম্পিং ছাড়া 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক্রোনাইজেশন 15 ইউনিট সর্বোচ্চ।
প্যাকেজিং প্রয়োজনীয়তা PE ব্যাগ+নির্দেশাবলী+ক্ল্যাপবোর্ড+বাইরের কার্টন(K=A)
ওজন (ক্রিম্পিং সহ) / 86.9±5g 115.1±5g
ওজন (ক্রিম্পিং ছাড়া) 54±5g 100.5±5g 132.7±5g
জীবন 5 বছর @Ta ফুল লোড
দ্রষ্টব্য: নির্দিষ্ট না করা হলে, সমস্ত পরামিতি 230VAC এবং 25 °C পরিবেশে ইনপুট ভোল্টেজে পরীক্ষা করা হয়।

[মাত্রা]



                          35W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 0

[ওয়্যারিং ডায়াগ্রাম]



 35W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 135W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 2



                            চিত্র A DALI ডিমমিং                                                                    চিত্রB পুশ ডিমমিং



[ডেরটিং ও ডিমিং কার্ভ]

35W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 335W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 4



[কারেন্ট সংশ্লিষ্ট ভোল্টেজ]

KL35C-PDiiN
কারেন্ট(mA) Pomax(W) Uout(V)
500 20.0 3~ 40
550 22.0 3~ 40
600 24.0 3~ 40
650 26.0 3~ 40
700 28.0 3~ 40
750 30.0 3~ 40
800 32.0 3~ 40
850 34.0 3~ 40
900 35.1 3~ 39
950 35.2 3~ 37
1000 35.0 3~ 35
1050 34.7 3~ 33

LED ফিক্সচার মডেল নির্বাচন করার সময় সাধারণ কারেন্ট ডেটা সেটগুলি রেফারেন্সের জন্য। মোবাইল অ্যাপ ব্যবহার করে NFC দ্বারা আরও কারেন্ট স্তর সেট করা যেতে পারে যা 1mA ধাপে সামঞ্জস্যযোগ্য।

35W DALI2 ও PUSH ডিমিং কনস্ট্যান্ট কারেন্ট LED ড্রাইভার 500-1050mA NFC প্রোগ্রামযোগ্য সহ 5

মেরিটেক NFC ডাউনলোড করতে কোড স্ক্যান করুন



[চালু/বন্ধ এবং ডিমিং অপারেশনের বর্ণনা]

A. PUSH সুইচটি ছোট করে চাপুন (ছোট প্রেসের সময় 0.1s-1s), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিং: PUSH সুইচটি চেপে ধরে রাখুন (1s-8s)। LED ড্রাইভার ডিমিং, উজ্জ্বলতা বা উভয়ই অর্জন করতে পারে, যার ডিমিং পরিসীমা 1-100%।

C. মেমরি: PUSH ডিমিং-এর ডিমিং মেমরি ফাংশন আছে।

D. ডিমিং সিঙ্ক্রোনাইজেশন: একই PUSH সুইচের সাথে সংযুক্ত পাওয়ার 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ চেপে ধরে সিঙ্ক্রোনাইজ করা যেতে পারে

E. DALI ডিমিং মোড: পাওয়ার সাপ্লাই DALI সিস্টেমের সাথে সংযুক্ত করুন এবং এটি DALI হোস্ট দ্বারা ডিম করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



[ বিষয়গুলো প্রয়োজন Attention]

1) ইনপুট পাওয়ার চালু করার আগে LED ড্রাইভার অবশ্যই লোডের সাথে সংযুক্ত করতে হবে; অন্যথায়, LED ড্রাইভার ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুটে একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।

3) NFC-এর মাধ্যমে প্যারামিটার সেট করার আগে, অনুগ্রহ করে নিশ্চিত করুন যে ড্রাইভারটি বন্ধ আছে।
