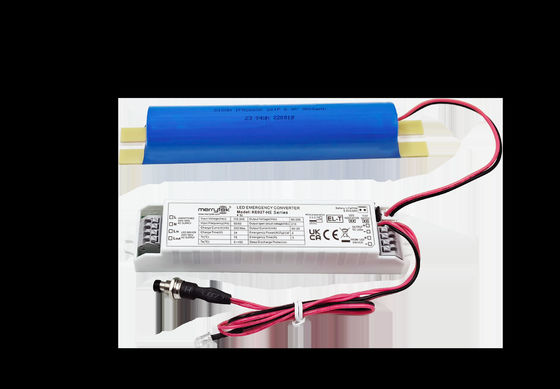

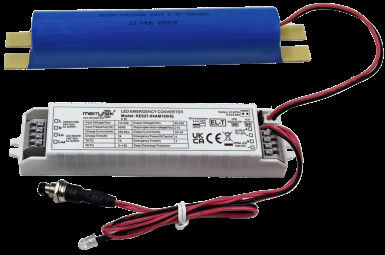

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE, UKCA, UN38.3, MSDS
মডেল নম্বার Ke027-02am180he
Document KE027-HE Series spec 2025.0...22.pdf
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ প্রথমে বুদ্বুদ ব্যাগে প্যাক করা হয়, এবং তারপর বাইরের প্যাকিংয়ের জন্য শক্ত কাগজ দিয়ে শক্তিশালী করা
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডারঃ আপনার পেমেন্ট পাওয়ার পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডারঃ আমানত পাওয়
পরিশোধের শর্ত টি/টি বা ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেট ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz জরুরী শক্তি 1W (কাস্টমাইজ করা যেতে পারে)
জরুরী সময় 180 মিনিট (কাস্টমাইজ করা যেতে পারে) গ্যারান্টি ৫ বছর (ব্যাটারি অন্তর্ভুক্ত নয়)
লোড আউটপুট ভোল্টেজ 80-200Vdc কাজের তাপমাত্রা 0℃~50℃
আইপি রেটিং আইপি ২০ ব্যাটারির ধরন LifePO4 6.4V 1800mAh
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক



1বর্ণনা


1) স্থায়ী শক্তি আউটপুট LED জরুরী শক্তি সরবরাহ একটি বিস্তৃত আউটপুট ভোল্টেজ পরিসীমা সঙ্গে।
2) ইনপুট রিলে সুইচিং।
3) উচ্চ নিরাপত্তা, উচ্চ কর্মক্ষমতা, দীর্ঘ জীবন LifePO4 ব্যাটারি।
4) ব্যাটারি ম্যানেজমেন্ট সহ।

৫) ম্যানুয়াল টেস্ট এবং অটোমেটিক টেস্ট নির্বাচন।



2.পরামিতি

চার্জ অংশ

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

নামমাত্র ইনপুট ভোল্টেজ

220-240Vac 50Hz/60Hz

নামমাত্র ইনপুট বর্তমান

0.06ম্যাক্স।@230Vac

ইনপুট ইনরুশ বর্তমান

10A ((টিপ্রস্থ=100us ৫০% আইপিক )@২৩০ভিএসি(পূর্ণ লোড এ ঠান্ডা শুরু)

পাওয়ার ফ্যাক্টর

≥০5@230ভ্যাক্সিন

ইনপুট পাওয়ার

<4ডব্লিউ@230Vএসি

ব্যাটারি চার্জিং বর্তমান

250mA

250mA

350mA

350mA

ব্যাটারি চার্জ করার সময়

২৪ ঘন্টাএমaএক্স.

জরুরী অংশ

অপারেটিং মোড

জরুরী মোড

লোডের ধরন

এলইডি

জরুরী শক্তি

2ডব্লিউ

2.5W

৪ ওয়াট

৫ ওয়াট

জরুরী সময়

3ঘন্টা

লোড আউটপুটবর্তমান

২৫-১০ এমএ

৩১-১২ এমএ

50-20mA

৬৫-২৫ এমএ

লোড আউটপুট ভোল্টেজ

৮০-২০০Vডিসি

ব্যাটারি

লাইফপিও4 (ব্যাটারি ক্ষমতা জরুরী সময় পূরণ 25°C)

6.4V1.8আহা

6.4V1.8আহা

6.4V3.6আহা

6.4V3.6আহা

ব্যাটারির গ্যারান্টি

গ্যারান্টি5বছর@5~60°C.

ড্রাইভারের ব্যতিক্রমী প্রয়োজনীয়তা

প্রবাহিত প্রবাহ

৮ এ

ইনপুট বর্তমান

3ম্যাক্স।

আউটপুট বর্তমান

2ম্যাক্স।

LED নির্দেশক
(ম্যানুয়াল পরীক্ষা)

চার্জিং

সবুজ আলো

দোষ

সবুজ লাইট বন্ধ

জরুরী ফাংশন পরীক্ষা

ম্যানুয়াল পরীক্ষা

ডিফল্ট

অটো টেস্ট

সেট আপযোগ্য

অটো টেস্টিং

ত্রুটি / পরীক্ষা / অবস্থা

কারণ

চার্জ সূচক অবস্থা

ব্যাটারি পুরোপুরি চার্জ এবং অপারেশনাল

স্ট্যান্ডার্ড দৈনিক ব্যবহার




সলিড গ্রিন

ব্যাটারি চার্জিং

প্রাথমিক চার্জ/ব্যাটারি রিপল আপ





সবুজ ফ্ল্যাশিং 1 সেকেন্ড 1 সেকেন্ড বন্ধ

অটো টেস্ট 3 ঘন্টা (প্রতি 12 মাসে)

পর্যায়ক্রমিক স্ব-পরীক্ষা





সবুজ ফ্ল্যাশিং 3 সেকেন্ড 1 সেকেন্ড বন্ধ

অটো টেস্ট ৫ মিনিট (প্রতি ৩০ দিনে)

পর্যায়ক্রমিক স্ব-পরীক্ষা





সবুজ ফ্ল্যাশিং 3 সেকেন্ড 3 সেকেন্ড বন্ধ

সময়কাল পরীক্ষার ত্রুটি

স্বয়ংক্রিয় পরীক্ষা ব্যর্থ হয়েছে





ফ্ল্যাশিং রেড 0.5 সেকেন্ড 0.5 সেকেন্ড বন্ধ

এলইডি ত্রুটি

প্লাগ ইন না বা ক্ষতিগ্রস্ত / ত্রুটিযুক্ত








রেড ফ্ল্যাশিং 2 সেকেন্ড ¢ 2 সেকেন্ড বন্ধ

ব্যাটারি সংযোগ বিচ্ছিন্ন / ত্রুটিযুক্ত

প্লাগ ইন না বা ক্ষতিগ্রস্ত / ত্রুটিযুক্ত




সলিড লাল

জরুরী সুরক্ষা

ব্যাটারি অতিরিক্ত চার্জ / গভীর নিষ্কাশনসুরক্ষা

হ্যাঁ।

আউটপুট অতিরিক্ত ভোল্টেজ সুরক্ষা

হ্যাঁ।

আউটপুট ওভারলোড সুরক্ষা

হ্যাঁ।

আউটপুট শর্ট সার্কিট সুরক্ষা

হ্যাঁ।

অপারেটিং

পরিবেশ

অপারেটিং তাপমাত্রা/তাপমাত্রা

0°C...+৫০°C,আর্দ্রতা:20%-75%(ঘনীভবন ছাড়া)

স্টোরেজ তাপমাত্রা/তাপমাত্রা

-5°C- ৩৫°C

কেস ম্যাক্স. টেম্প(Tc)

75°C

নিরাপত্তা

& ইএমসি



ভোল্টেজ প্রতিরোধ করুন

3000ভ্যাক 5mA 60s (ইনপুট ₹L N ₹ আউটপুট ₹SEC+SEC-)

নিরাপত্তা মান

EN61347-1, ৬০৫৯৮২-২২,61347-2-7,62034

EMC মান

EN55015, EN61000-3-2, EN61000-3-3

ব্যাটারিস্ট্যান্ডার্ড

ইউএন৩৮।3

পরিবেশ রক্ষার প্রয়োজনীয়তা

RoHS এর সাথে সামঞ্জস্যপূর্ণ

সার্টিফিকেশন

সিই

অন্যান্য

ইনপুট/আউটপুটটার্মিনাল/ক্যাবলিং) স্পেসিফিকেশন

প্রেস টার্মিনাল, তারের ব্যাসার্ধঃ0.5- 0.75 মিমি2

আইপি রেটিং

আইপি ২০

সুরক্ষার ধরন

ক্লাস ২

ইনস্টলেশনের ধরন

অন্তর্নির্মিত ইনস্টলেশন

ইনস্টলেশনের মাত্রা

১৪৬*৩০*২২.৫ মিমি

প্যাকেজিংয়ের প্রয়োজনীয়তা

সাদা বাক্স+ব্যবহারের নির্দেশিকা+ক্যাপবোর্ড + বাইরের কার্টন ((K=A)

ওজন

75জি (ড্রাইভার)

জীবনকাল

৫ বছর@টা

নোট:

সমস্ত পরামিতি ইনপুট ভোল্টেজ উপর পরীক্ষা করা হয় 230VAC,পরিবেশের তাপমাত্রা 25°C, যদি অন্যথায় নির্দিষ্ট না করা হয়।

3. মাত্রা (ইউনিটঃ মিমি)

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 0

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 1

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 2

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 3



4. ওয়্যারিং ডায়াগ্রাম


2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 4

অথবা

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 5

5.ম্যানুয়াল টেস্ট এবং অটোটেস্ট সুইচ

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 6

6.তারের প্রস্তুতি

2W 3 ঘন্টা LiFePO4 ব্যাটারি ব্যাটারি অটো টেস্টিং এবং স্ব টেস্টিং সহ জরুরী LED ড্রাইভার 5 বছরের ওয়ারেন্টি সহ ঐচ্ছিক 7

  • সলিড বা স্ট্র্যান্ডড তারের ধরনঃ ০.৫-০.৭৫ মিমি
  • অ্যাক্সেস বা টার্মিনাল থেকে তারের অপসারণ করার জন্য, একটি স্ক্রু ড্রাইভার ব্যবহার করুন বোতাম নিচে চাপুন


7.ম্যানুয়াল টেস্ট এবং অপারেশন নির্দেশাবলী

1) ইনস্টলেশনের আগে, পিন সংক্ষিপ্ত সেট করুনঃ ম্যানুয়াল টেস্ট।

২) তারের ডায়াগ্রাম অনুযায়ী তারের সংযোগ করুন।

3) এল, এন পাওয়ার চালু, সুইচ চালু S1। তারপর লোড ল্যাম্প চালু, জরুরী ড্রাইভার নির্দেশক হালকা সবুজ চালু হবে, জরুরী শক্তি সরবরাহ স্বাভাবিক চার্জ করা হবে। সুইচ বন্ধ S1,এবং লোড ল্যাম্প বন্ধ হয়ে যায়.

4) জরুরী সিমুলেশনঃ চালু করুন, লোড ল্যাম্প চালু করুন, সুইচটি চাপুন ((টেস্ট সুইচ), তারপরে জরুরী মোডে স্যুইচ করুন, জরুরী ড্রাইভারের নির্দেশক আলোটি নিভে যাবে।স্যুইচ ছেড়ে দাও ((টেস্ট স্যুইচ), তারপর ল্যাম্প LED ড্রাইভার দ্বারা চালিত হয়, সূচক আলো চালু হবে।


8.স্বয়ংক্রিয় পরীক্ষা& অপারেশন নির্দেশাবলী

1) ইনস্টলেশনের আগে, অটোমেটিক পরীক্ষার জন্য পিনটি খোলা রাখুন।

২) তারের ডায়াগ্রাম অনুযায়ী তারের সংযোগ করুন।

3) এল, এন শক্তি চালু, ঘড়ি শুরু, এবং পর্যায়ক্রমিক স্ব-পরীক্ষা। ব্যাটারি প্রতিস্থাপন, শক্তি সরবরাহ বন্ধ, পুনরায় সময়।


9.ব্যাটারি প্রয়োগের বিজ্ঞপ্তি

1) ব্যাটারিটি স্বাভাবিক ব্যবহারের অবস্থায় প্রতি ছয় মাসে একবার রিচার্জ করা উচিত এবং ডিচার্জ করা উচিত।

২) সার্কিট বোর্ডের স্ব-ব্যবহারের কারণে ব্যাটারিটির অতিরিক্ত নিষ্কাশন রোধ করার জন্য ব্যাটারিটি ব্যবহার না করার সময় সার্কিটটি সংযুক্ত করবেন না।

3) দয়া করে ব্যাটারিটি ইনস্টল করার সময় এবং এটি ব্যবহার করার সময় তাপ উত্স থেকে দূরে রাখুন, এবং শুধুমাত্র একটি নির্দিষ্ট কাজের তাপমাত্রা পরিসীমা মধ্যে এটি ব্যবহার করার অনুমতি দিন।

৪) ব্যাটারিটি শীতল এবং শুকনো পরিবেশে সংরক্ষণ করা উচিত।

5) দীর্ঘ সময় ধরে সঞ্চয় করার পরে, ব্যাটারিটি প্রতি 12 মাসে প্রয়োজন অনুযায়ী চক্র করা হয়।

6) এসি পাওয়ার বন্ধ, এবং ঘড়ি 7 দিনের জন্য স্থায়ী হয়। পাওয়ার এবং পুনরায় টাইমিং। ব্যাটারি প্রতিস্থাপন করতে, শক্তি সরবরাহ বন্ধ, পুনরায় টাইমিং।
