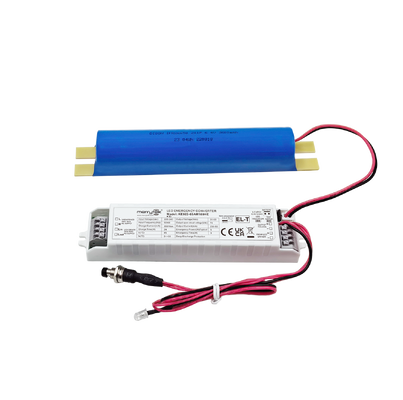

5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য

  • 5W 3hour duration time 20-60Vdc Non-maintained emergency pack with Self Test & Manual Test Switchable
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE, UKCA, UN38.3, MSDS
মডেল নম্বার KE023-05AM180HE
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ প্রথমে বুদ্বুদ ব্যাগে প্যাক করা হয়, এবং তারপর বাইরের প্যাকিংয়ের জন্য শক্ত কাগজ দিয়ে শক্তিশালী করা
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডার: আপনার অর্থ প্রদানের পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডার: আমানত পাওয়ার
পরিশোধের শর্ত টি/টি বা ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি
পণ্যের বিবরণ
রেট ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz জরুরী শক্তি 5W
জরুরী সময় 3 ঘন্টা ওয়ারেন্টি 5 বছর (ব্যাটারি অন্তর্ভুক্ত)
লোড আউটপুট ভোল্টেজ ২০-৬০ ভিডিসি কাজের তাপমাত্রা 0 ℃ ~ 50 ℃ ℃
আইপি রেটিং IP20 ব্যাটারির ধরন Lifepo4 6.4v 3600mah
বিশেষভাবে তুলে ধরা

5W LED জরুরী ড্রাইভার

,

২০-৬০ ভিডিসি জরুরী প্যাক

,

স্ব-পরীক্ষা জরুরী ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
5W 3-ঘণ্টা সময়কাল 20-60VDC নন-মেইনটেন্ড ইমার্জেন্সি প্যাক উইথ সেলফ টেস্ট ও ম্যানুয়াল টেস্ট সুইচযোগ্য
পণ্য ওভারভিউ

একটি বিস্তৃত আউটপুট ভোল্টেজ রেঞ্জ সহ কনস্ট্যান্ট পাওয়ার আউটপুট এলইডি ইমার্জেন্সি পাওয়ার সাপ্লাই, যা ইনপুট রিলে সুইচিং এবং ব্যাপক সুরক্ষা বৈশিষ্ট্যযুক্ত।

প্রধান বৈশিষ্ট্য
  • প্রশস্ত ভোল্টেজ রেঞ্জ সহ কনস্ট্যান্ট পাওয়ার আউটপুট (20-60VDC)
  • ইনপুট রিলে সুইচিং প্রযুক্তি
  • একাধিক সুরক্ষা বৈশিষ্ট্য: ব্যাটারি ওভারচার্জ, ওভার-ডিসচার্জ এবং আউটপুট শর্ট সার্কিট সুরক্ষা
  • সেলফ টেস্ট এবং ম্যানুয়াল টেস্ট মোডের মধ্যে সুইচযোগ্য
প্রযুক্তিগত বৈশিষ্ট্য
চার্জের পরামিতি
পরামিতিKE023-05AM180HE
রেটেড ইনপুট ভোল্টেজ220-240Vac 50Hz /60Hz
রেটেড ইনপুট কারেন্ট0.06A সর্বোচ্চ। @230Vac
ইনপুট ইনরাশ কারেন্ট10A(twidth=100uS 50% Ipeak )@230Vac(পূর্ণ লোডে কোল্ড স্টার্ট)
পাওয়ার ফ্যাক্টর≥0.5@230Vac
ইনপুট পাওয়ার<4W
ব্যাটারি চার্জিং কারেন্ট (সর্বোচ্চ)350mA
ব্যাটারি চার্জিং সময়24 ঘন্টা সর্বোচ্চ।
জরুরী প্যারামিটার
পরামিতিস্পেসিফিকেশন
অপারেটিং মোডজরুরী মোড
লোড প্রকারLED
জরুরী শক্তি5W
জরুরী সময়3 ঘন্টা
লোড আউটপুট কারেন্ট250-80mA
লোড আউটপুট ভোল্টেজ20-60VDC
ব্যাটারি স্পেসিফিকেশন
লি-আয়ন ব্যাটারি6.4V 3600mAh (ক্ষমতা 25℃ তাপমাত্রায় জরুরী সময় পূরণ করে)
ব্যাটারি ওয়ারেন্টি5 বছর
ড্রাইভারের প্রয়োজনীয়তা
সার্জ কারেন্ট8A
ইনপুট কারেন্ট3A সর্বোচ্চ।
আউটপুট কারেন্ট2A
এলইডি সূচক অবস্থা
অবস্থাকারণচার্জ সূচক
ব্যাটারি সম্পূর্ণরূপে চার্জ হয়েছে এবং কার্যকরীস্ট্যান্ডার্ড দৈনিক ব্যবহারসলিড সবুজ
ব্যাটারি চার্জিংপ্রাথমিক চার্জ/ব্যাটারি টপ আপফ্ল্যাশিং সবুজ 1 সেকেন্ড চালু 1 সেকেন্ড বন্ধ
অটো টেস্ট 3 ঘন্টা (প্রতি 12 মাস)পর্যায়ক্রমিক স্ব-পরীক্ষাফ্ল্যাশিং সবুজ 3 সেকেন্ড চালু 1 সেকেন্ড বন্ধ
অটো টেস্ট 5 মিনিট (প্রতি 30 দিন)পর্যায়ক্রমিক স্ব-পরীক্ষাফ্ল্যাশিং সবুজ 3 সেকেন্ড চালু 3 সেকেন্ড বন্ধ
সময়কালের পরীক্ষার ত্রুটি3-ঘণ্টার বার্ষিক পরীক্ষায় ব্যর্থফ্ল্যাশিং লাল 0.5 সেকেন্ড চালু 0.5 সেকেন্ড বন্ধ
এলইডি ত্রুটিসংযুক্ত করা হয়নি বা ক্ষতিগ্রস্ত/ত্রুটিপূর্ণফ্ল্যাশিং লাল 2 সেকেন্ড চালু - 2 সেকেন্ড বন্ধ
ব্যাটারি সংযোগ বিচ্ছিন্ন/ত্রুটিপূর্ণসংযুক্ত করা হয়নি বা ক্ষতিগ্রস্ত/ত্রুটিপূর্ণসলিড লাল
সুরক্ষা বৈশিষ্ট্য
  • ব্যাটারি ওভার-চার্জ/ডিপ ডিসচার্জ সুরক্ষা: হ্যাঁ
  • আউটপুট ওভার-ভোল্টেজ সুরক্ষা: হ্যাঁ
  • আউটপুট ওভারলোড সুরক্ষা: হ্যাঁ
  • আউটপুট শর্ট সার্কিট সুরক্ষা: হ্যাঁ
অপারেটিং পরিবেশ
অপারেটিং তাপমাত্রা/আর্দ্রতা0℃…+50℃ আর্দ্রতা; 20%-75%(ঘনীভবন ছাড়া)
সংরক্ষণ তাপমাত্রা/আর্দ্রতা-5℃-35℃
কেস সর্বোচ্চ তাপমাত্রা(Tc)75℃
নিরাপত্তা ও EMC সম্মতি
ভোল্টেজ প্রতিরোধ করুন3000Vac 5mA 60s (ইনপুট "L N" - আউটপুট "SEC+ SEC-")
নিরাপত্তা মানEN61347-1, 60598-2-22, 61347-2-7, 62034
EMC স্ট্যান্ডার্ডEN55015, EN61000-3-2, EN61000-3-3
ব্যাটারি স্ট্যান্ডার্ডUN38.3
পরিবেশগত সুরক্ষাRoHS-এর সাথে সঙ্গতিপূর্ণ
সার্টিফিকেশনCE
শারীরিক বৈশিষ্ট্য
ইনপুট/আউটপুট টার্মিনাল স্পেসিফিকেশনপ্রেস টার্মিনাল, তারের ব্যাস: 0.5-0.75mm²
IP রেটিংIP20
সুরক্ষার প্রকারশ্রেণী 2
ইনস্টলেশন প্রকারবিল্ট-ইন ইনস্টলেশন
ইনস্টলেশন মাত্রা146×30×22.5mm
ওজন: জরুরী পাওয়ার সাপ্লাই80±5g
জীবনকাল5 বছর @Ta

অন্যথায় উল্লেখ না করা হলে, সমস্ত পরামিতি 230VAC ইনপুট ভোল্টেজ, 25℃ পরিবেশের তাপমাত্রায় পরীক্ষা করা হয়।

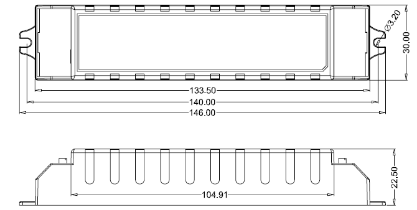

পণ্যের মাত্রা
Product dimensions diagram showing 146×30×22.5mm measurements
ব্যাটারির মাত্রা
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 1
চিত্র A
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 2
চিত্র B
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 3
চিত্র C
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 4
চিত্র D
ওয়্যারিং ডায়াগ্রাম
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 5
চিত্র A
বিকল্প তারের সংযোগ
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 6
চিত্র B
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 7
চিত্র C
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 8
চিত্র D
টেস্ট মোড নির্বাচন
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 9
তারের প্রস্তুতি
5W 3 ঘন্টা সময়কাল 20-60Vdc স্ব-পরীক্ষা এবং ম্যানুয়াল পরীক্ষার সাথে অপরিচ্ছন্ন জরুরী প্যাক স্যুইচযোগ্য 10
  • সলিড বা স্ট্র্যান্ডেড তারের প্রকার: 0.5 - 0.75mm²
  • টার্মিনাল থেকে তারগুলি অ্যাক্সেস বা অপসারণ করতে, বোতামগুলি নিচে চাপতে একটি স্ক্রু ড্রাইভার ব্যবহার করুন
ম্যানুয়াল টেস্ট অপারেশন নির্দেশাবলী
  1. ইনস্টলেশনের আগে, পিন শর্ট সেট করুন: ম্যানুয়াল টেস্ট
  2. ওয়্যারিং ডায়াগ্রাম অনুযায়ী তারটি সংযুক্ত করুন
  3. L, N চালু করুন, S1 চালু করুন। তারপর লোড ল্যাম্প চালু হয়, জরুরী ড্রাইভার সূচক আলো সবুজ হয়, জরুরী পাওয়ার সাপ্লাই সাধারণত চার্জ হবে। সুইচ S1 বন্ধ করুন, এবং লোড ল্যাম্প বন্ধ হয়ে যায়
  4. জরুরী সিমুলেশন: চালু করুন, লোড ল্যাম্প চালু হয়, সুইচ (টেস্ট সুইচ) টিপুন, তারপর জরুরী মোডে পরিবর্তন করুন, জরুরী ড্রাইভারের সূচক আলো নিভে যাবে। সুইচটি (টেস্ট সুইচ) ছেড়ে দিন, তারপর ল্যাম্পটি এলইডি ড্রাইভার দ্বারা চালিত হয় এবং সূচক আলো জ্বলবে
স্বয়ংক্রিয় পরীক্ষা অপারেশন নির্দেশাবলী
  1. ইনস্টলেশনের আগে, পিন ওপেন সেট করুন: স্বয়ংক্রিয় পরীক্ষা
  2. ওয়্যারিং ডায়াগ্রাম অনুযায়ী তারটি সংযুক্ত করুন
  3. L, N চালু করুন, ঘড়ি শুরু করুন এবং পর্যায়ক্রমিক স্ব-পরীক্ষা করুন। ব্যাটারি পরিবর্তন করতে, পাওয়ার সাপ্লাই বন্ধ করুন এবং পুনরায় সময় দিন
ব্যাটারি অ্যাপ্লিকেশন বিজ্ঞপ্তি
  • সাধারণ ব্যবহারের পরিস্থিতিতে ব্যাটারি অর্ধ-বার্ষিক রিচার্জ এবং ডিসচার্জ করা উচিত
  • ব্যাটারি ব্যবহার না হলে সার্কিটের সাথে সংযোগ করবেন না, সার্কিট বোর্ডের স্ব-ব্যবহারের কারণে ব্যাটারির অতিরিক্ত ডিসচার্জিং প্রতিরোধ করতে
  • ইনস্টল এবং ব্যবহার করার সময় অনুগ্রহ করে ব্যাটারিটিকে তাপের উৎস থেকে দূরে রাখুন এবং শুধুমাত্র একটি নির্দিষ্ট অপারেটিং তাপমাত্রা সীমার মধ্যে এটি ব্যবহার করুন
  • ব্যাটারি একটি শীতল এবং শুকনো পরিবেশে সংরক্ষণ করা উচিত
  • দীর্ঘ সময় ধরে সংরক্ষণের পরে, প্রয়োজন অনুযায়ী প্রতি 12 মাসে ব্যাটারি চক্রাকারে ব্যবহার করুন
  • এসি পাওয়ার বন্ধ আছে, এবং ঘড়িটি 7 দিন স্থায়ী হয়। পাওয়ার চালু করুন এবং পুনরায় সময় দিন। ব্যাটারি পরিবর্তন করতে, পাওয়ার সাপ্লাই বন্ধ করুন এবং পুনরায় সময় দিন
