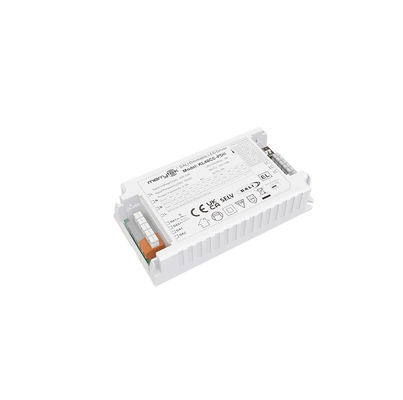

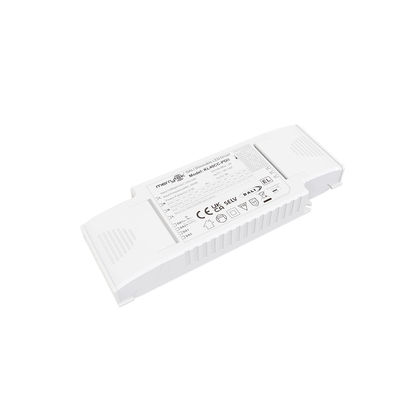

40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
উৎপত্তি স্থল শেনঝেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার কেএল 40 সিসি-পিডিআইআই
ন্যূনতম চাহিদার পরিমাণ ১০০ পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স+ নির্দেশাবলী ক্ল্যাপবোর্ড বাইরের শক্ত কাগজ（K=A）
ডেলিভারি সময় <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, নমুনা এব
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা প্রতি মাসে 20,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
অপারেটিং ভোল্টেজ 220-240Vac 50Hz /60Hz পাওয়ার ফ্যাক্টর ≥0.95 @230VAC （সম্পূর্ণ লোড）
স্ট্যান্ডবাই পাওয়ার ≤0.5W（@230Vac） কার্যকারিতা 86% সর্বোচ্চ। @230VAC (পুরো লোড)
অপারেটিং মোড ডালি ডিটি 8, জরুরী অপারেশন ডিটি 19 ইনস্টলেশন মাত্রা 180*67*24 মিমি
আবাসনের উপাদান প্লাস্টিক জীবনকাল 50000h @Ta সম্পূর্ণ লোড
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে





[পণ্যের বৈশিষ্ট্য]

  • পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত
  • স্ট্যান্ডবাই পাওয়ার 0.5W এর নিচে
  • একটি চাপ বোতাম দিয়ে প্রাথমিক ডিমিং
  • অন্তর্নির্মিত DALI ইন্টারফেস DT8
  • কেন্দ্রীয়ভাবে সরবরাহ করা DC জরুরী অপারেশন DT19
  • সুরক্ষাঃ শর্ট সার্কিট / অতিরিক্ত তাপমাত্রা / অতিরিক্ত ভোল্টেজ
  • উচ্চ পরিবেষ্টিত তাপমাত্রার জন্য বর্তমান হ্রাস
  • মেমরি ফাংশন সহ ডিম টিপুন
  • ৫ বছরের গ্যারান্টি



  • পরামিতি
ইনপুট অপারেটিং ভোল্টেজ 198-264VAC 50Hz /60Hz
নামমাত্র ইনপুট ভোল্টেজ 220-240VAC 50Hz /60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা ২০০-২৪০ ভিডিসি
ইনপুট বর্তমান 0.২১এ ম্যাক্স.
ইনপুট ইনরুশ কারেন্ট <15A (অর্ধ-বর্তমান পালস প্রস্থ 100US) @230VAC
পাওয়ার ফ্যাক্টর ≥0.95 @230VAC (পুরো লোড)
মোট হারমোনিক বিকৃতি সাধারণঃ 13% (@230Vac, 100% লোড)
স্ট্যান্ডবাই পাওয়ার ≤0.5W ((@230Vac)
কার্যকারিতা 86% সর্বোচ্চ। @230VAC (পুরো লোড)
ওয়্যারিং পদ্ধতি ধাক্কা টার্মিনাল, তারের ক্রস সেকশনঃ 0.75- 1.5 মিমি2
লুপ-ইন&লুপ-আউট পরিমাণ 22PCS ((@230Vac)

স্বয়ংক্রিয় সার্কিট ব্রেকার

(ক্যারিয়ারে বর্তমান গণনা)

 প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 20 25 30 45 50 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 35 48 55 70 90 110
আউটপুট অপারেটিং মোড ধ্রুবক বর্তমান
লোডের ধরন এলইডি
রিপল প্রয়োজনীয়তা (ফ্লেকারিং বা ফ্লেকার-মুক্ত) ফ্লিকার মানঃ পুরো ডিমিং রেঞ্জের জন্য ২% এর কম
শুরু করার সময় <0.7s (@230Vac) <0.5s (@ ডিসি ইনপুট)
লোড ছাড়াই আউটপুট ভোল্টেজ ৬৮ ভিডিসি ম্যাক্স।
লোড আউটপুট ভোল্টেজ পরিসীমা ১২-৫০ ভিডিসি
পূর্ণ লোড আউটপুট ক্ষমতা ৪০ ওয়াট ম্যাক্স।
লোড আউটপুট বর্তমান 500 ~ 1050mA: বিস্তারিত জানার জন্য
আউটপুট ধ্রুবক বর্তমান/ভোল্টেজ নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
ওয়্যারিং পদ্ধতি ধাক্কা টার্মিনাল, তারের ক্রস সেকশনঃ 0.75- 1.5 মিমি2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (ম্যাক্স..লিড দৈর্ঘ্যঃ ২০ মিটার)
১-১০ ভোল্ট ডিমিং না
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিংঃ 0%-100%
পোট্যান্টিওমিটার না
DALI ডিমিং DALI ডিমিং (সর্বোচ্চ... লিড দৈর্ঘ্যঃ 300 M)
ব্যতিক্রমপিঘূর্ণনRসমতুল্য তাপমাত্রার উপর আউটপুট
সুরক্ষা		 হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/তাপমাত্রা -২৫°সি থেকে ৫০°সি আর্দ্রতাঃ ৮৫% (অ-কন্ডেনসিং)
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C~80°C, আর্দ্রতা:10%~95%
সর্বাধিক কেস টেম্পার ((Tc) ৮৫°সি

নিরাপত্তা

& ইএমসি

 EMC মান EN55015 EN61547 EN61000-3-2
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
নিরাপত্তা মান EN61347-1 EN61347-2-13
সার্টিফিকেশন সিই
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট ¢L N- আউটপুট ¢SEC)
অন্যান্য সুরক্ষার মাত্রা আইপি ২০
সুরক্ষার ধরন ক্লাস ২
অন্তর্নির্মিত ইনস্টলেশন ১২০*৬৪.৮*২৪ মিমি
স্বতন্ত্র ইনস্টলেশন 179.6*66.9*24 মিমি
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক সর্বোচ্চ ১৫ ইউনিট।
প্যাকেজিংয়ের প্রয়োজনীয়তা সাদা বাক্স + নির্দেশাবলী ক্যাপবোর্ড বাইরের কার্টন ((K=A)
ওজন ১৫০ গ্রাম
জীবন 5 বছর @Ta পূর্ণ লোড
দ্রষ্টব্যঃ সমস্ত পরামিতি 230VAC এর ইনপুট ভোল্টেজ এবং 25 °C পরিবেশে পরীক্ষা করা হয়, যদি অন্যথায় নির্দিষ্ট না করা হয়।
  • মাত্রা (ইউনিটঃ মিমি)

40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 040W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 1





  • তারের চিত্র

 40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 240W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 3



চিত্র Aডালিঅস্পষ্টমিং                                                                                     Fig.বিডিম চাপুনমিং



  • হ্রাস

40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 4



  • ডিমিং কার্ভ এবং রেঞ্জ

 40W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 540W DALI2 DT8 ডিমেবল LED ড্রাইভার DIP সুইচগুলি চলাকালীন বর্তমান 500mA থেকে 1050mA পর্যন্ত ধারণ করে 6



  • বর্তমান গিয়ার সেটিং:
বর্তমান (এমএ) ডিআইপি পোম্যাক্স (W) Uout ((V)
1 2 3 4
500 - - - - 25.0 ১২ ¢ 50
550 চালু - - - 27.5 ১২ ¢ 50
600 - চালু - - 30.0 ১২ ¢ 50
650 চালু চালু - - 32.5 ১২ ¢ 50
700 - - চালু - 35.0 ১২ ¢ 50
750 চালু - চালু - 37.5 ১২ ¢ 50
800 - চালু চালু - 40.0 ১২ ¢ 50
850 - চালু চালু - 40.0 ১২ ¢ 47
900 - - চালু চালু 39.6 ১২ ¢ 44
950 চালু - চালু চালু 39.9 ১২ ¢ 42
1000 - চালু চালু চালু 40.0 ১২ ¢ 40
1050 চালু চালু চালু চালু 39.9 ১২ ¢ 38
  • ON/OFF & ডিমিং অপারেশনের বর্ণনা

A. PUSH সুইচটি সংক্ষিপ্তভাবে চাপুন (সংক্ষিপ্ত চাপ সময় 0.1S-1S), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিংঃ চাপুন এবং ধারণ করুন PUSH সুইচ (1S-8S), LED ড্রাইভার ডিমিং, উজ্জ্বলতা, বা ডিমিং অর্জন করতে পারে, ডিমিং পরিসীমা 2-100% হয়।

C. মেমরিঃ PUSH ডিমিং এর মেমরি ডিমিং ফাংশন আছে।

D. ডিমিং সিঙ্ক্রোনাইজেশনঃ একই PUSH সুইচ সংযুক্ত শক্তি 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ টিপুন এবং ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে

E. DALI ডিমিং মোডঃ পাওয়ার সাপ্লাইটি DALI সিস্টেমে সংযুক্ত করুন, এবং এটি DALI হোস্ট দ্বারা ডিমিং করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



  • এপ্রবৃত্তিs

1) ইনপুট পাওয়ার চালু করার আগে ড্রাইভারকে ফিক্সচারগুলিতে সংযুক্ত করা উচিত, অন্যথায় ফিক্সচারগুলি ক্ষতিগ্রস্থ হতে পারে।
