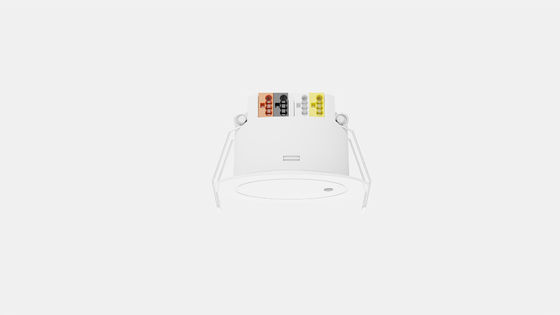

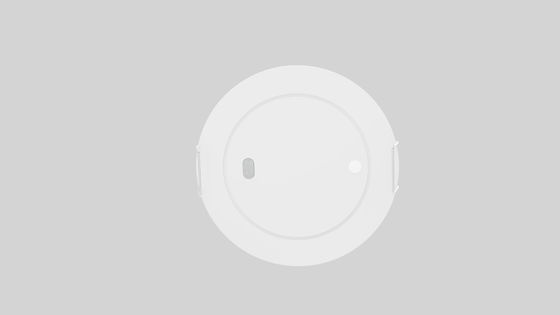

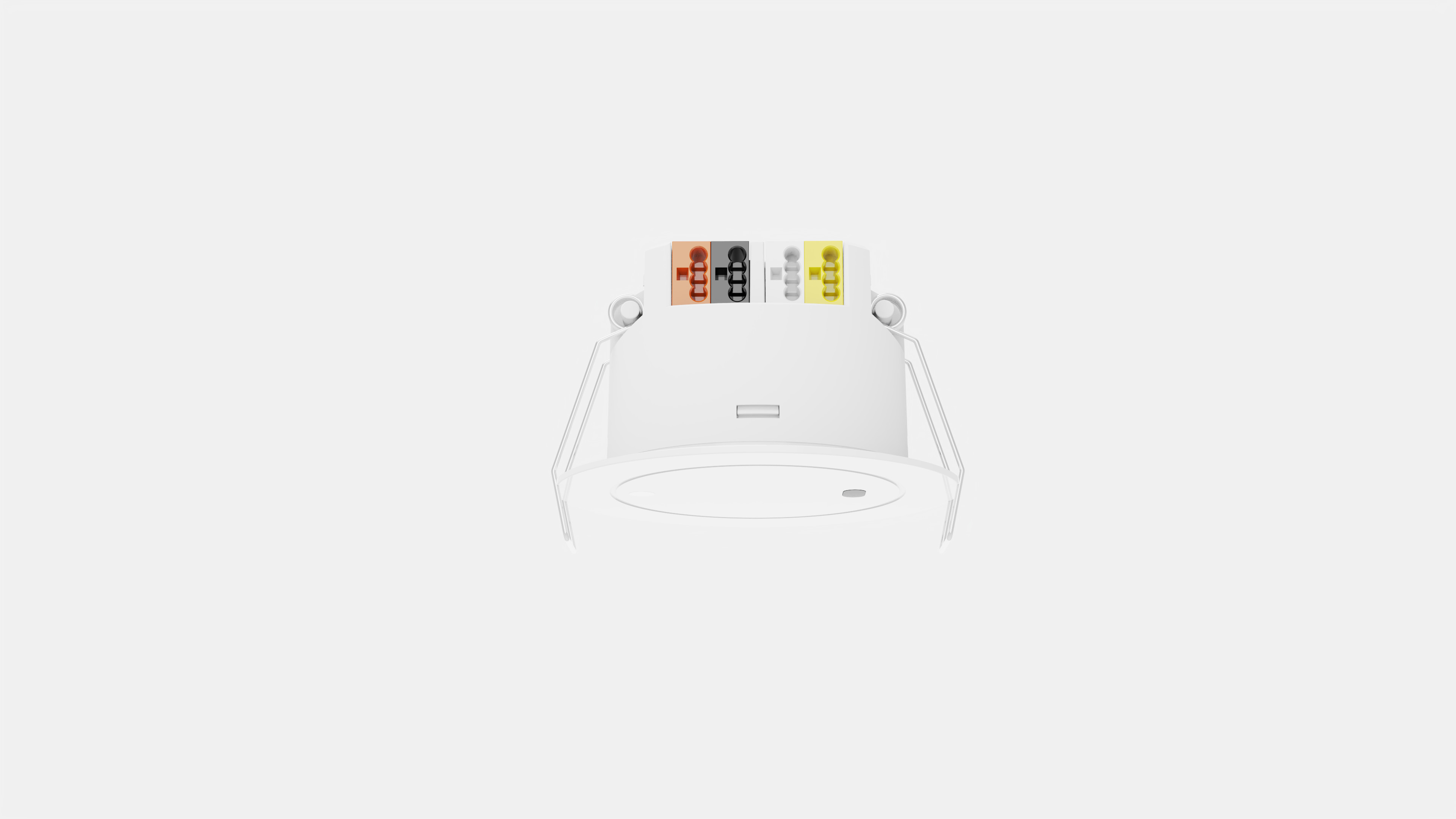

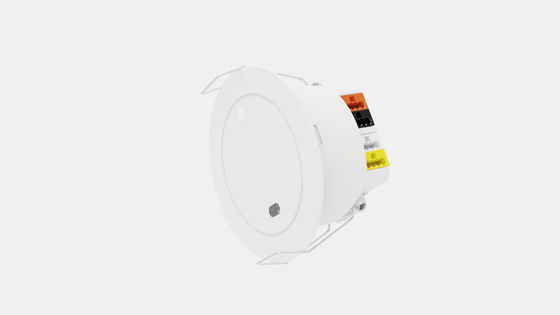

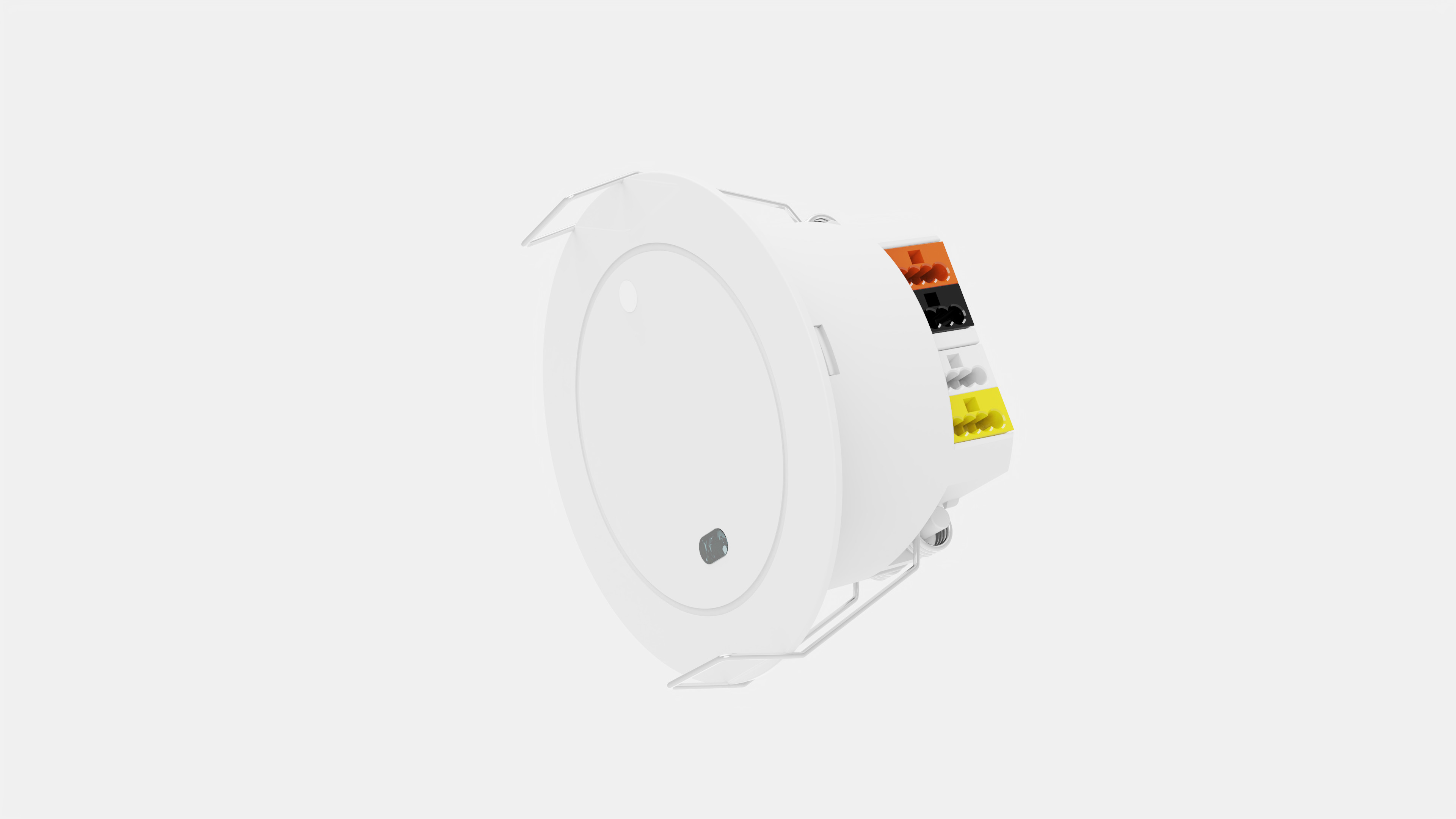

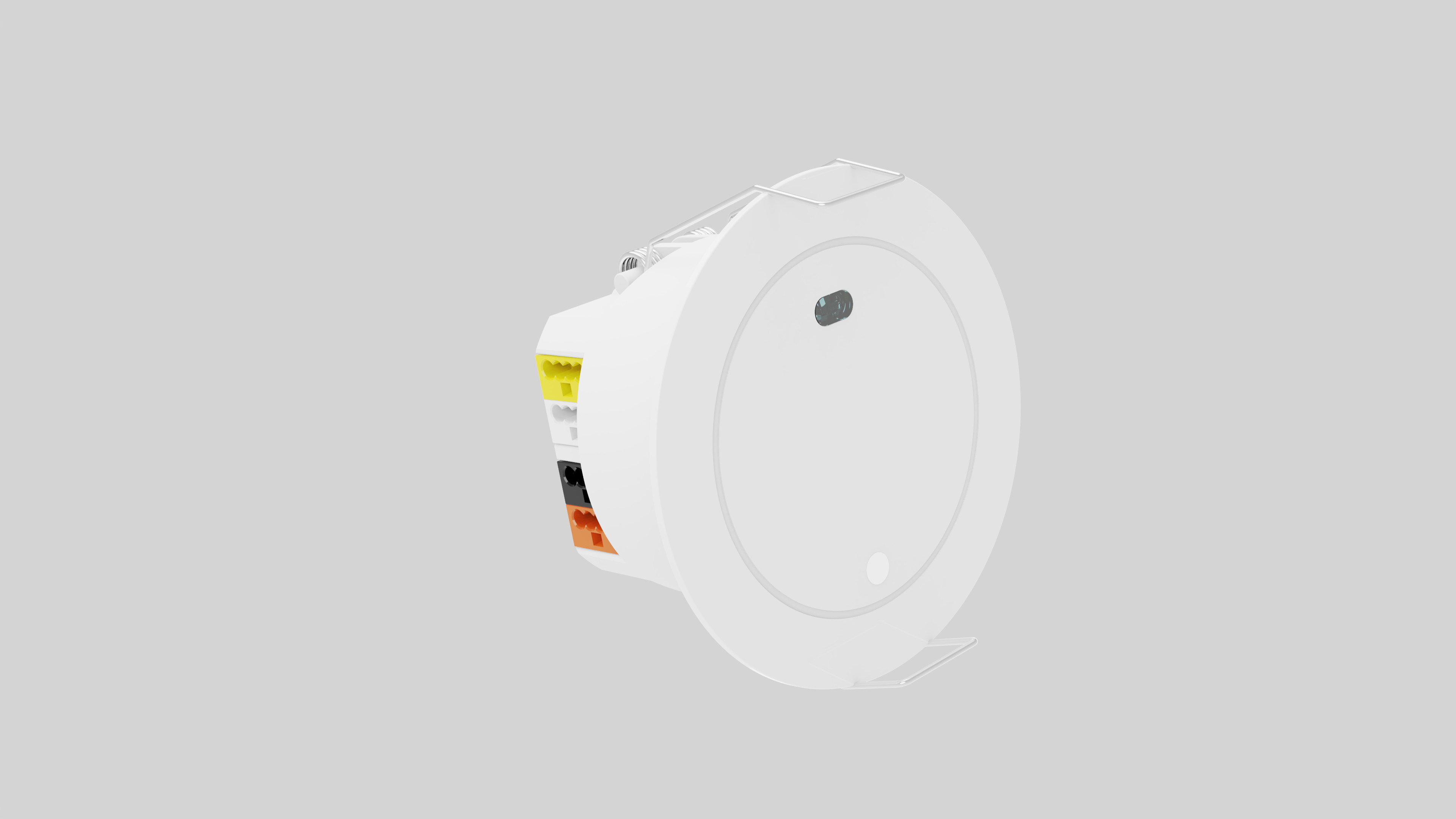

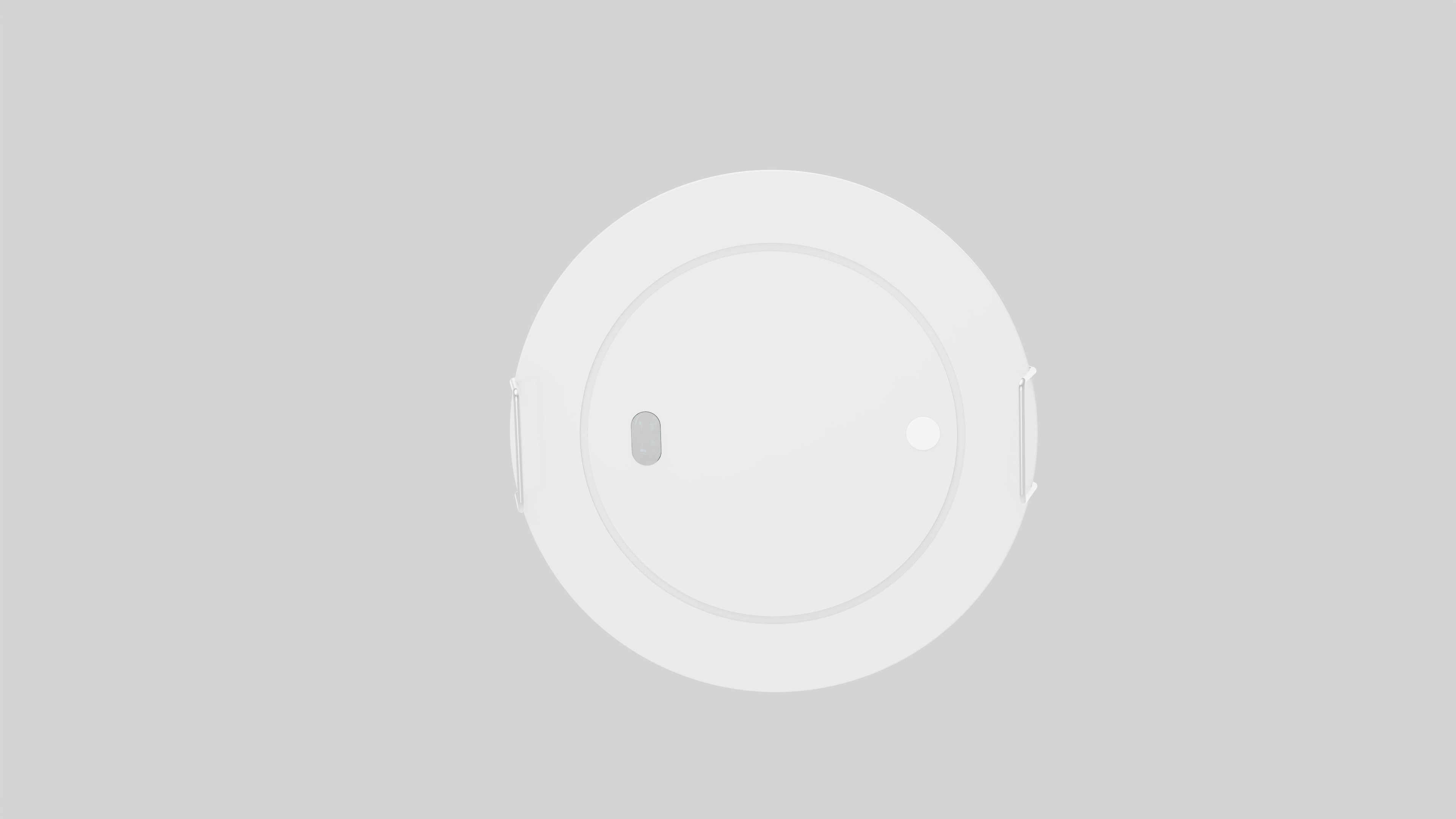

ইন্টিগ্রেটেড KNX বাস সংযোগকারী সহ 24G FMCW মোড KNX দখলদার সনাক্তকারী

ইন্টিগ্রেটেড KNX বাস সংযোজক সহ 24G FMCW মোড KNX দখল ডিটেক্টর

1প্যারামিটার

2. পণ্যের ফাংশন

3. মাত্রা

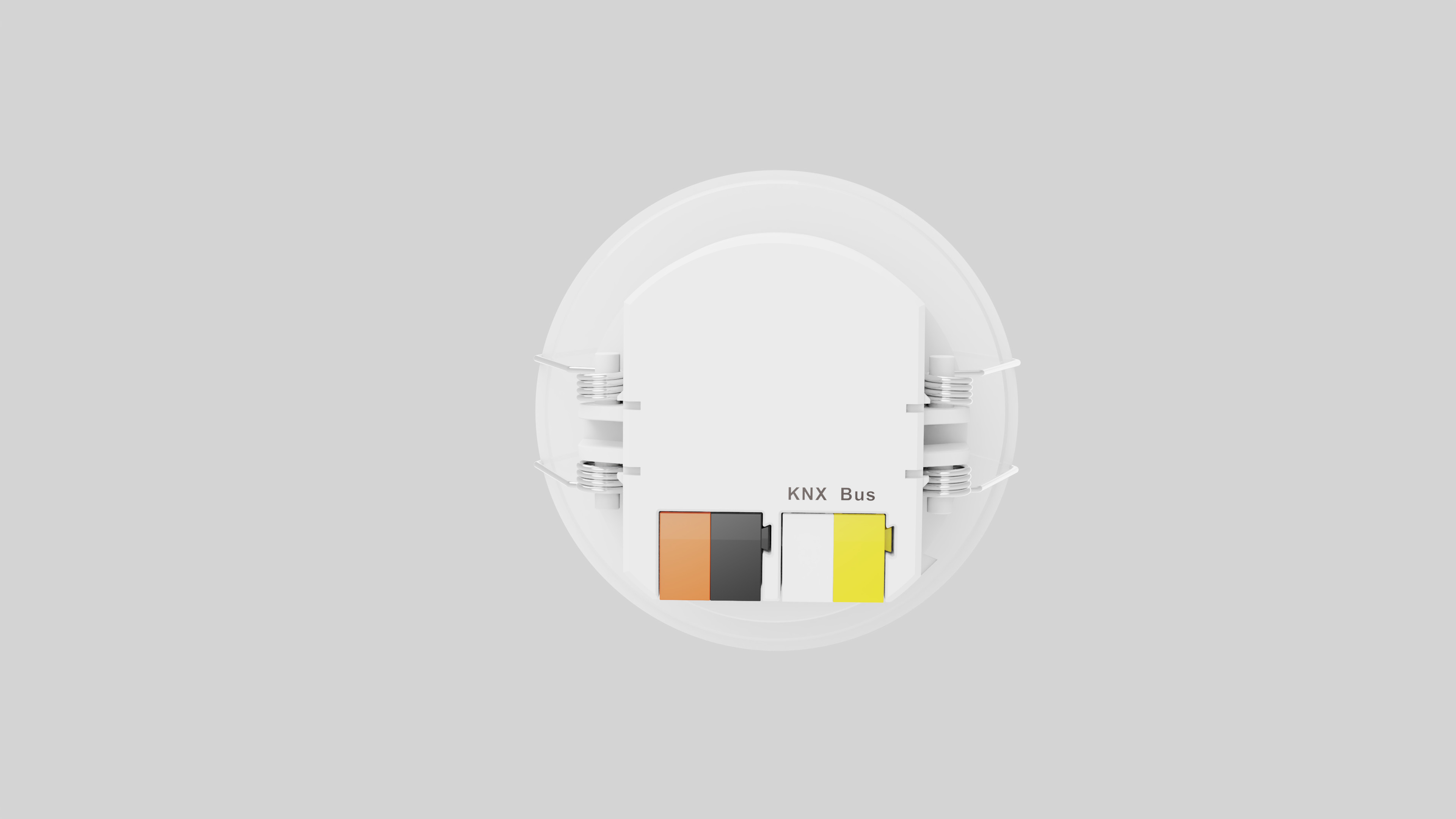

4ওয়্যারিং

ওয়্যারিং বিন্যাস প্রস্তাবনাঃ

1. KNX বাস তারের পরামর্শ হাত থেকে শেষ পর্যন্ত, তারকা বা গাছের তারের সুপারিশ করা হয় না সিগন্যাল সংক্রমণের স্থিতিশীলতা নিশ্চিত করার জন্য।

2. KNX বাস তারের KNX স্ট্যান্ডার্ড EIB সুরক্ষিত তার বা ক্যাটাগরি 6 নেটওয়ার্ক ক্যাবল সুপারিশ, বাস তারের দৈর্ঘ্য 400 মিটার অতিক্রম না করার পরামর্শ দেওয়া হয়,এবং একটি বাসে সংযুক্ত সেন্সর সংখ্যা 12 অতিক্রম না করার পরামর্শ দেওয়া হয়.

3একটি বাস সংযুক্ত সেন্সর সংখ্যা সম্পূর্ণরূপে বিদ্যুৎ সরবরাহ বর্তমান লোড ক্ষমতা বিবেচনা করা প্রয়োজনঃযা হল, সমস্ত KNX ডিভাইসের (সেন্সর সহ) স্রোতের যোগফল KNX পাওয়ার সাপ্লাইয়ের লোড স্ট্রিমের চেয়ে বেশি হবে না।.

5সনাক্তকরণ

6.সূচনা

শারীরিক ঠিকানা রুট করার পর এবং চ্যানেল প্যারামিটার সেট করার পর, এই পদক্ষেপগুলি অনুসরণ করুনঃ

(1) বাস ইন্টারফেস সংযোগ করুন;

(2) বাস এবং সহায়ক শক্তি চালু করুন (দ্রষ্টব্যঃ দয়া করে নিশ্চিত করুন যে পণ্যটিতে একটি সহায়ক শক্তি সরবরাহ রয়েছে, অন্যথায় ডিভাইসটি সঠিকভাবে কাজ করতে পারে না);

(3) পণ্যের প্রোগ্রামিং সুইচ টিপুন, LED আলো লাল হয়ে যাবে;

(4) ETS সফটওয়্যারের মাধ্যমে শারীরিক ঠিকানা ডাউনলোড করতে বাস ইন্টারফেস ব্যবহার করুন। প্রোগ্রামিং এলইডি লাইট বন্ধ করা হয় যে শারীরিক ঠিকানা ডাউনলোড সম্পন্ন হয়েছে ইঙ্গিত;

(5) প্রয়োজনীয় অ্যাপ্লিকেশন পরামিতিগুলি সেট করার পরে অ্যাপ্লিকেশনটি ডাউনলোড করুন।

(6) অ্যাপ্লিকেশনটি ডাউনলোড করার পরে, পণ্যটি প্রারম্ভিকীকরণে যায়। প্রারম্ভিকীকরণের সময়, সনাক্তকরণ ফাংশনটি নিষ্ক্রিয় করা হয়। 20S এর পরে, প্রারম্ভিকীকরণ সম্পন্ন হয়,এবং পণ্য স্বাভাবিকভাবে কাজ করে;

দ্রষ্টব্যঃ দয়া করে ETS 5 বা 5 এর সর্বশেষ সংস্করণ ব্যবহার করুন।7.2দয়া করে আমাদের বিক্রয় কর্মীদের কাছ থেকে এই সেন্সরের ETS ইঞ্জিনিয়ারিং কনফিগারেশন ফাইলটি পান।

7ইনস্টলেশনের নির্দেশাবলী

এমবেডেড মাউন্ট ইনস্টলেশন

1. 50-55 মিমি গর্তের ট্রিপ্যানিং
2. নিরাপদে টার্মিনালে তারের তারের
3. প্রোগ্রাম বোতাম টিপুন
4. ছিদ্র মধ্যে স্প্রিং ক্লিপ রাখুন এবং এটি ভাল বন্ধ করুন
5. সেন্সর দৃঢ়ভাবে ইনস্টল করা হয় তা নিশ্চিত করুন

8. কারখানার ডিফল্ট সেটিং

সনাক্তকরণ এলাকাঃ 4m হোল্ড টাইমঃ 30S সূচক আলোঃ খোলা সংবেদনশীলতাঃ মাঝারি সংবেদনশীলতা

9রিমোট কন্ট্রোল এমএইচ১৮

10আবেদন বিজ্ঞপ্তি

আমাদের মাইক্রোওয়েভ মোশন সেন্সর একটি ইলেক্ট্রোম্যাগনেটিক পণ্য যা চলমান বস্তু সনাক্ত করার লক্ষ্যে এবং দৃঢ়ভাবে আবদ্ধ করা উচিত।শক্তিশালী প্রতিফলিত উপাদান যেমন ধাতু বা ধাতব লেপ বা চলন্ত পোষা প্রাণী বা চলন্ত ফ্যান মিথ্যা ট্রিগার সম্ভাবনা আছে, তাই আমরা ইনস্টলেশনের সময় নিচের দিক বিবেচনা করতে হবে

• কারণ মানবদেহ ইলেক্ট্রোলাইট দিয়ে গঠিত এবং রাডার তরঙ্গ প্রতিফলিত করতে পারে,আমাদের মাইক্রোওয়েভ মোশন সেন্সর প্রধানত মানুষের আন্দোলন এবং আউটপুট দখল / খালি অবস্থা পরিমাপ করার জন্য ডপলার নীতি প্রয়োগ করে
• যেহেতু রাডার তরঙ্গ পাতলা কাচ, পাতলা কাঠ, এবং পাতলা জিপস বোর্ডের মধ্যে প্রবেশ করতে পারে কিন্তু কংক্রিট দেয়াল বা ধাতু প্রবেশ করতে পারে না গতি সনাক্ত করতে, আপনি সঠিক ইনস্টলেশন অবস্থান নির্বাচন করতে হবে,সঠিক সনাক্তকরণ সংবেদনশীলতা সেট করুন, এবং আপনার আদর্শ অনুভূতি ফলাফল পূরণ করার জন্য সময় রাখা
• কারণ আমাদের মাইক্রোওয়েভ গতি সেন্সর ক্রমাগত কাজ মোডে হয়, আমাদের সেন্সর শক্তি বর্তমান অন্তত একটি স্থিতিশীল 14mA গ্যারান্টি হবে
• আমাদের মাইক্রোওয়েভ মোশন সেন্সর KNX বাস চালিত হচ্ছে কারণে, আপনি একটি লুপ মধ্যে একটি সীমিত সেন্সর পরিমাণ সংযোগ করতে হবে ((আমরা একটি লুপ মধ্যে 6 সেন্সর বেশী সুপারিশ)
• 5.5G রাউটার এবং অন্যান্য উচ্চ-শক্তির ওয়্যারলেস সরঞ্জাম আমাদের মাইক্রোওয়েভ মোশন সেন্সরকে হস্তক্ষেপ করতে পারে, তাই আমাদের সেন্সর এবং এই ধরনের সরঞ্জামগুলির মধ্যে 2 মিটার ইনস্টলেশন ব্যবধান অত্যন্ত সুপারিশ করা হয়,এবং সনাক্তকরণ সংবেদনশীলতা নির্মাণ দৃশ্যের উপর ভিত্তি করে সামঞ্জস্য করা হবে
• বায়ু আউটলেট বায়ু প্রবাহ আমাদের মাইক্রোওয়েভ গতি সেন্সর কাঁপতে পারে, তাই আমাদের সেন্সর এবং বায়ু আউটলেট বা ধাতব উপাদান মধ্যে 2m ইনস্টলেশন ব্যবধান অত্যন্ত সুপারিশ করা হয়,এবং সনাক্তকরণ সংবেদনশীলতা নির্মাণ দৃশ্যের উপর ভিত্তি করে সামঞ্জস্য করা হবে
• কোন ব্লকিং উপাদান যেমন ঝুলন্ত আলো বা পাইপলাইন ঠিক আমাদের মাইক্রোওয়েভ গতি সেন্সর অধীনে তার নিয়মিত কাজ নিশ্চিত করতে হবে
• একটি লুপের মধ্যে আমাদের গতি সেন্সর প্রয়োগ করার সময়, আপনি একাধিক KNX সরঞ্জাম নিয়ন্ত্রণ করতে এক সেন্সর প্রয়োগ করতে পারেন অথবা একাধিক সেন্সর এক সরঞ্জাম নিয়ন্ত্রণ করতে পারেন।আমাদের সেন্সর জন্য একটি দিন আলো সংগ্রহ ফাংশন উপলব্ধ
