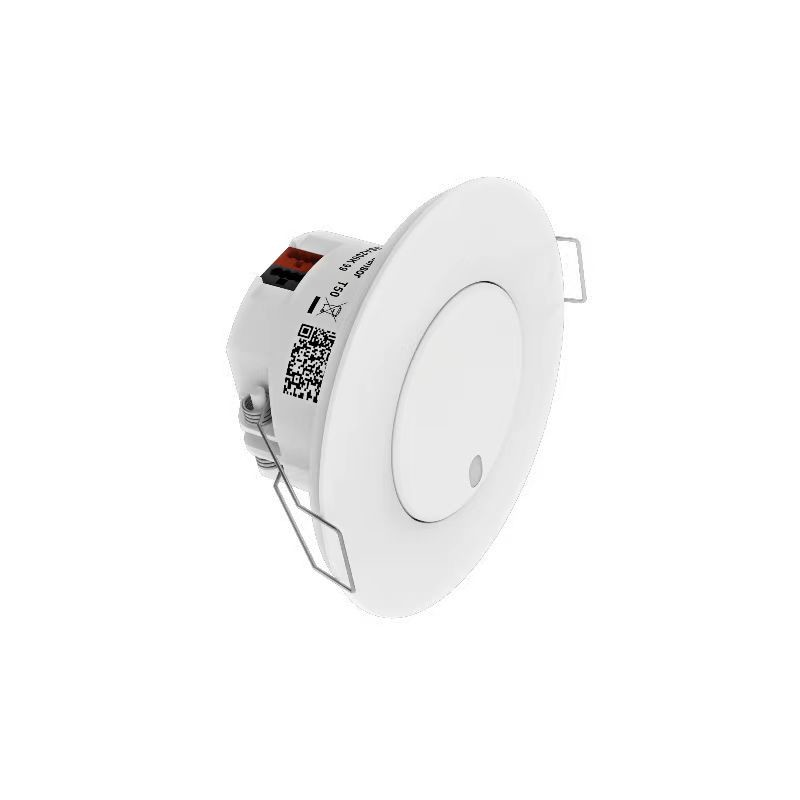

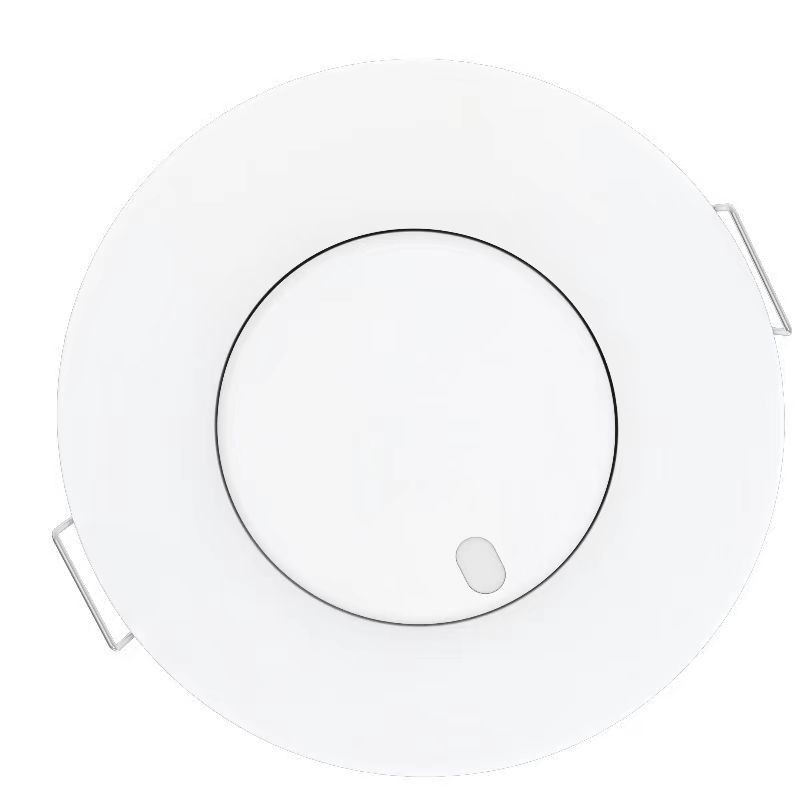

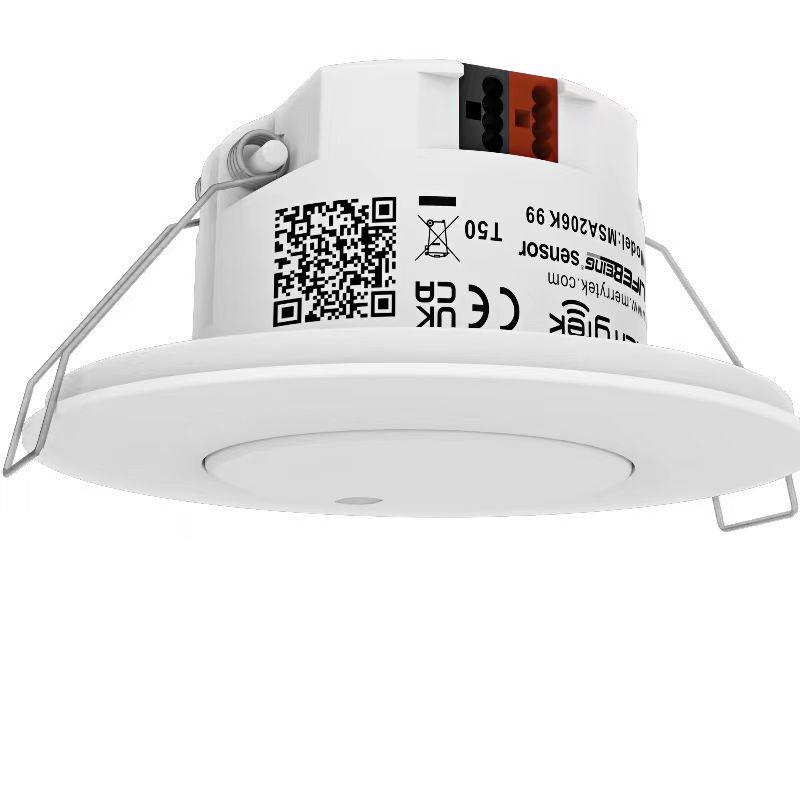

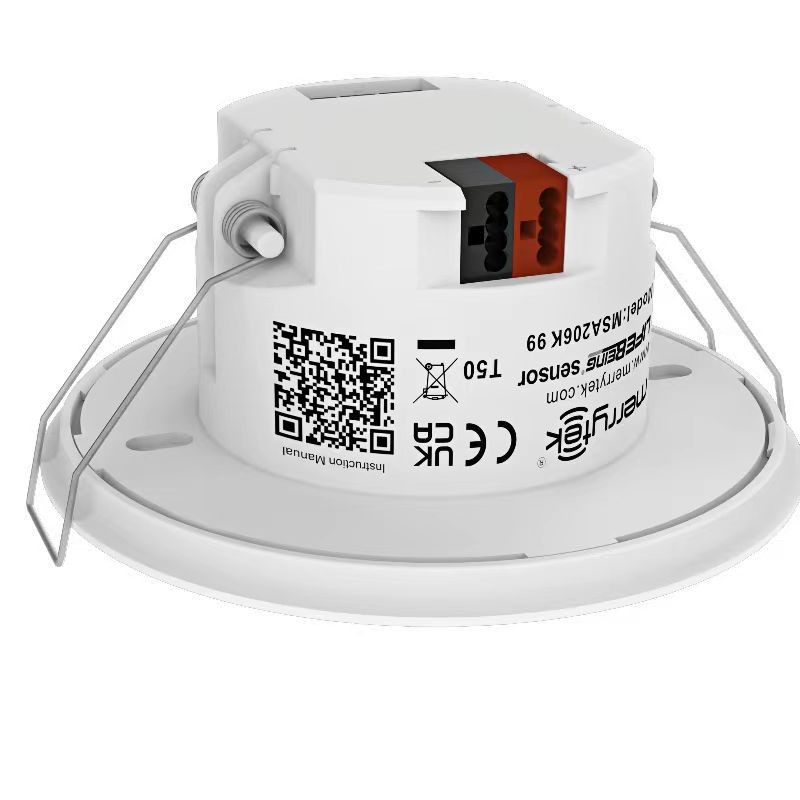

24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর

উৎপত্তি স্থল শেনঝেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার MSA206K 99
ন্যূনতম চাহিদার পরিমাণ 100 পিসি
মূল্য Negotiation
প্যাকেজিং বিবরণ হোয়াইট বক্স+ হোয়াইট বক্স ট্যাগ+ ক্ল্যাপবোর্ড+ শক্ত কাগজ (কে=এ)
ডেলিভারি সময় <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, নমুনা এব
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা 10000 পিসিএস/মাস

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
কার্যকরী ভোল্টেজ 12-24ভিডিসি কাজের অবস্থা ON/OFF ফাংশন
মাউন্ট উচ্চতা 2.5-4.0 মি লাইফ টাইম 5 বছরের ওয়ারেন্টি @Ta 230V সম্পূর্ণ লোড
বর্তমান কাজ ≤10mA কাজের ফ্রিকোয়েন্সি ২৪ গিগাহার্টজ ± ২৪.২৫ গিগাহার্টজ
ধরন সনাক্ত করা হচ্ছে শ্বাস সনাক্তকরণ, বড় গতি সনাক্তকরণ, ছোট গতি সনাক্তকরণ মাউন্টিং ফ্লাশ মাউন্ট বা 86 বক্স মাউন্ট
লক্ষণীয় করা

24 গিগাহার্টজ KNX দখলদারিত্ব সেন্সর

,

KNX আলোর জন্য দখল সংবেদক

,

স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

5.8G মাইক্রোওয়েভ সেন্সর স্মার্ট বিল্ডিং সেন্সর KNX মোশন সেন্সর



1প্যারামিটার

ওয়ার্কিং ভোল্টেজ ১২-২৪ ভিডিসি
KNX ওয়ার্কিং ভোল্টেজ ২১-৩০ ভিডিসি
কাজকারী বর্তমান 12V:45mA; 24V:25mA
KNX কাজের বর্তমান ≤10mA
কর্মক্ষমতা ≤0.5W @24Vdc
মেগাওয়াট সেন্সর ফ্রিকোয়েন্সি 24GHz-24.25GHz ISM ব্যান্ড
ট্রান্সমিশন ক্ষমতা ৫ এমওয়াই সর্বোচ্চ
সনাক্তকরণ কোণ 100° (XZ অক্ষ)
সনাক্তকরণ পরিসীমা (রেডিয়াম)

৩ মিটার উচ্চতায় ৩-৪ মিটার

ছোটখাট গতি (৩ মিটার উচ্চতায়):2.৫-৩.৫ মিটার

শ্বাস সনাক্তকরণ (৩ মিটার উচ্চতায়):2.৫-৩.৫ মিটার

সনাক্তকরণ সংবেদনশীলতা

ইটিএস সেটিংঃ ১-১০০%

অপেক্ষা সময়

ETS সেটিংঃ 1s-30min ((এই পণ্যের জন্য একটি নির্দিষ্ট 5s হোল্ড সময় আছে, তাই আপনি যদি হোল্ড সময় 1s সেট করেন, তাহলে প্রকৃত হোল্ড সময় 6s হবে

রিমোট কন্ট্রোল সমর্থন
মাউন্ট উচ্চতা 2.5-4.0m (সাধারণত 3m)
ইনস্টলেশন অভ্যন্তরীণ. কাটা গর্ত Φ60mm; 2) দ্বারা পৃষ্ঠ মাউন্ট৮৬ বক্স
ওয়্যারিং KNX বাসের সাথে সংযোগ স্থাপন করুন
অপারেটিং টেম্প। 0°C...+50°C
সংরক্ষণ তাপমাত্রা -৪০° সেলসিয়াস... +৮০° সেলসিয়াস
নেট ওজন ৭০±৩ গ্রাম
প্যাকিং সাদা বাক্স
জীবনকাল ৫ বছরের ওয়ারেন্টি@Ta 230V পূর্ণ লোড

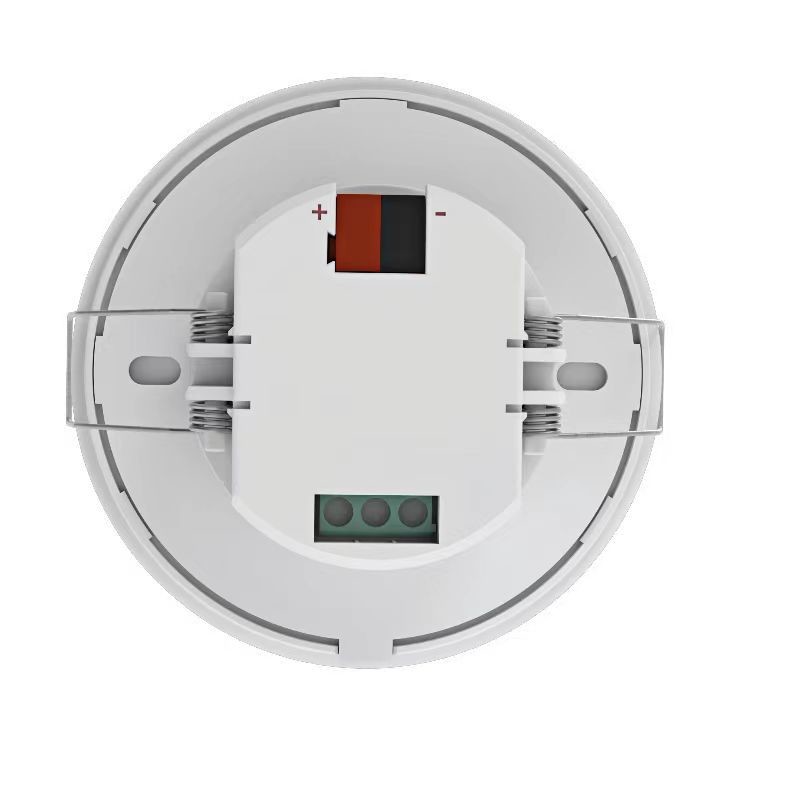

2. পণ্যের ফাংশন



1 দিবালোক সেন্সর

2 প্রোগ্রাম বোতাম

3 স্প্রিং ক্লিপ

4 স্ক্রু সকেট

৫ কেএনএক্স বাস টার্মিনাল

6 12/24Vdc সহায়ক পাওয়ার পোর্ট





24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর 0



3. মাত্রা

24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর 1

4সনাক্তকরণ

24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর 2





5.সূচনা

(1) KNX BUS টার্মিনাল সংযুক্ত করুন;

(২) সহায়ক পাওয়ার সাপ্লাইতে বাস এবং শক্তি সেট করুন (দ্রষ্টব্যঃ দয়া করে নিশ্চিত করুন যে এই সেন্সরটিতে একটি সহায়ক পাওয়ার সাপ্লাই রয়েছে, অন্যথায় ডিভাইসটি সঠিকভাবে কাজ করতে পারে না)

(3) ডিভাইসের প্রোগ্রামিং সুইচ টিপুন। টিপার পর, প্রোগ্রামিং লাল LED আলো জ্বলবে;

(4) ETS সফটওয়্যারের মাধ্যমে শারীরিক ঠিকানা ডাউনলোড করতে বাস ইন্টারফেস ব্যবহার করুন। প্রোগ্রামিং এলইডি লাইট বন্ধ হয়ে যায় যে শারীরিক ঠিকানা ডাউনলোড সম্পন্ন হয়েছে তা নির্দেশ করে;

(৫) আপনার প্রয়োজনীয় অ্যাপ্লিকেশন প্যারামিটারগুলি সেট করার পরে অ্যাপ্লিকেশনটি ডাউনলোড করুন;

(6) অ্যাপ্লিকেশনটি ডাউনলোড করার পরে, পণ্যটি প্রারম্ভিকীকরণে প্রবেশ করে। প্রারম্ভিকীকরণ সময়ের মধ্যে, কোন বহিরাগত প্ররোচনামূলক সংকেত সনাক্ত করা হয় না। 20 সেকেন্ডের পরে, পণ্যটি প্রারম্ভিকীকরণ শুরু করে।প্রারম্ভিকীকরণ সম্পন্ন হয় এবং পণ্য স্বাভাবিকভাবে কাজ করে;



দ্রষ্টব্যঃ দয়া করে সর্বশেষ সংস্করণ বা সংস্করণ 5 ব্যবহার করুন।7.2 ইটিএস ৫ এর। দয়া করে আমাদের বিক্রয় কর্মীদের কাছ থেকে এই সেন্সরের জন্য ইটিএস ইঞ্জিনিয়ারিং কনফিগারেশন ফাইলটি পান।





6ইনস্টলেশনের নির্দেশাবলী

এমবেডেড মাউন্ট ইনস্টলেশন

  1. ৫৫-৬৫ মিলিমিটার গর্তের ট্রিপ্যানিং
  2. নিরাপদে টার্মিনালে তারের তারের
  3. প্রোগ্রাম বোতাম টিপুন
  4. ছিদ্র মধ্যে স্প্রিং ক্লিপ রাখুন এবং এটি ভাল বন্ধ করুন
  5. সেন্সর দৃঢ়ভাবে ইনস্টল করা হয় তা নিশ্চিত করুন

24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর 3

86 বক্স এমবেডেড ইনস্টল



(1) ক্যাবলটিকে একটি টার্মিনালে নিরাপদে সংযুক্ত করুন

(2) স্ক্রু দ্বারা 86 বাক্সে আমাদের সেন্সর ফিক্স (সতর্কতার সঙ্গে দিন আলো সেন্সর বাইরে নিশ্চিত)

(3) সেন্সরটি বন্ধ করার জন্য পৃষ্ঠ প্যানেলটি বন্ধ করুন

24GHz KNX দখল সংবেদক স্মার্ট কন্ট্রোল মাইক্রোওয়েভ লাইট সেন্সর 4





7. কারখানার ডিফল্ট সেটিং

সনাক্তকরণ সংবেদনশীলতাঃ 100% অপেক্ষা সময়ঃ 5 সেকেন্ড



8আবেদন বিজ্ঞপ্তি

আমাদের মাইক্রোওয়েভ মোশন সেন্সর একটি ইলেকট্রোম্যাগনেটিক পণ্য, যার লক্ষ্য গতিশীল বস্তু সনাক্ত করা এবং দৃঢ়ভাবে আবদ্ধ করা উচিত।শক্তিশালী প্রতিফলিত উপাদান যেমন ধাতু বা ধাতব লেপ বা চলন্ত পোষা প্রাণী বা চলন্ত ফ্যান মিথ্যা ট্রিগার সম্ভাবনা আছে, তাই আমরা ইনস্টলেশনের সময় নিচের দিক বিবেচনা করতে হবে

  • কারণ মানবদেহ ইলেক্ট্রোলাইট দিয়ে গঠিত এবং রাডার তরঙ্গ প্রতিফলিত করতে পারে,আমাদের মাইক্রোওয়েভ মোশন সেন্সর প্রধানত মানুষের আন্দোলন এবং আউটপুট দখল / খালি অবস্থা পরিমাপ করার জন্য ডপলার নীতি প্রয়োগ করে
  • কারণ রাডার তরঙ্গ পাতলা গ্লাস, পাতলা কাঠ, এবং পাতলা জিপ্সম বোর্ডের মধ্যে প্রবেশ করতে পারে, কিন্তু কংক্রিট দেয়াল, ধাতু প্রবেশ করতে পারে না গতি সনাক্ত করতে,আপনি সঠিক ইনস্টলেশন অবস্থান নির্বাচন করতে হবে সঠিক সনাক্তকরণ সংবেদনশীলতা সেট, এবং আপনার আদর্শ অনুভূতি ফলাফল পূরণ করার জন্য সময় রাখা
  • কারণ আমাদের মাইক্রোওয়েভ মোশন সেন্সর ক্রমাগত কাজ মোডে হয়, আমাদের সেন্সর শক্তি বর্তমান অন্তত একটি স্থিতিশীল 14mA গ্যারান্টি হবে
  • আমাদের মাইক্রোওয়েভ মোশন সেন্সর KNX বাস চালিত হচ্ছে কারণে, আপনি একটি লুপ মধ্যে একটি সীমিত সেন্সর পরিমাণ সংযোগ করতে হবে ((আমরা একটি লুপ মধ্যে 6 সেন্সর বেশী সুপারিশ)
  • 5.5G রাউটার এবং অন্যান্য উচ্চ ক্ষমতা ওয়্যারলেস সরঞ্জাম আমাদের মাইক্রোওয়েভ গতি সেন্সর হস্তক্ষেপ করতে পারে,তাই আমাদের সেন্সর এবং এই ধরনের সরঞ্জাম মধ্যে একটি 2m ইনস্টলেশন ব্যবধান অত্যন্ত সুপারিশ করা হয় এবং সনাক্তকরণ সংবেদনশীলতা নির্মাণ দৃশ্যের উপর ভিত্তি করে সামঞ্জস্য করা হবে
  • বায়ু প্রবাহ আমাদের মাইক্রোওয়েভ গতি সেন্সরকে নাড়া দিতে পারে,তাই আমাদের সেন্সর এবং বায়ু আউটলেট বা ধাতব উপাদান মধ্যে 2m ইনস্টলেশন ব্যবধান অত্যন্ত সুপারিশ করা হয় এবং সনাক্তকরণ সংবেদনশীলতা নির্মাণ দৃশ্যের উপর ভিত্তি করে সামঞ্জস্য করা হবে
  • কোন ব্লকিং উপাদান যেমন ঝুলন্ত আলো বা পাইপলাইন ঠিক আমাদের মাইক্রোওয়েভ গতি সেন্সর অধীনে তার নিয়মিত কাজ নিশ্চিত করতে হবে
  • যখন আমাদের গতি সেন্সরকে লুপে প্রয়োগ করা হয়, তখন আপনি একাধিক KNX সরঞ্জাম নিয়ন্ত্রণের জন্য একটি সেন্সর বা এক সরঞ্জাম নিয়ন্ত্রণের জন্য একাধিক সেন্সর প্রয়োগ করতে পারেন।এছাড়াও দিনের আলো সংগ্রহ ফাংশন আমাদের সেন্সর জন্য উপলব্ধ
