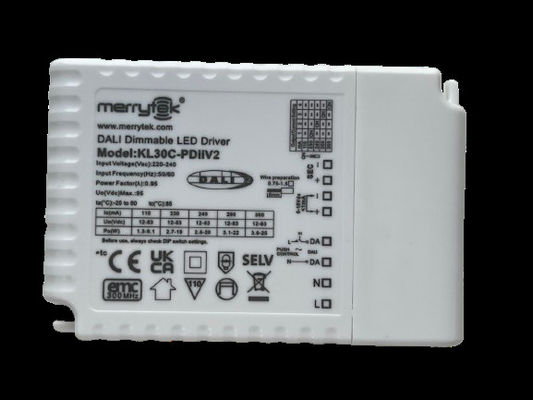

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার

  • 12-83Vdc High Voltage LED Driver Constant Current Output 30 Watt DALI Dimmable LED Driver For LED Panel
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার কেএল 30 সি-পিডিআইভি 2
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ সাদা বাক্স + শক্ত কাগজ, 50pcs/CTN
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডারঃ আপনার পেমেন্ট পাওয়ার পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডারঃ আমানত পাওয়
পরিশোধের শর্ত টি/টি বা পেপ্যাল
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেট ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
অপারেটিং মোড অবিরাম স্রোত নিয়ন্ত্রণ পদ্ধতি ডালি ডিটি 6 এবং পুশডিম এবং 1 10 ভি ডিমেবল এলইডি ড্রাইভার
পাওয়ার ফ্যাক্টর ≥0.95 কার্যকারিতা 86%
বর্তমান 110/230/240/260/300ma মাত্রা ১০৩x৬৭x২২ মিমি
আইপি রেটিং আইপি ২০ গ্যারান্টি ৫ বছর
বিশেষভাবে তুলে ধরা

৩০ ওয়াটের কনস্ট্যান্ট কারেন্ট এলইডি ড্রাইভার

,

LED প্যানেল DALI ডিমমেবল LED ড্রাইভার

,

12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার



1বর্ণনা

- পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত

- স্ট্যান্ডবাই পাওয়ার 0.5W এর নিচে

-প্রাথমিক ডিমিং বোতাম টিপুন

-১-১০ ভোল্ট ডিমার এবং পন্টিওমিটারের সাথে সেকেন্ডারি ডিমিং

- অন্তর্নির্মিত DALI ইন্টারফেস DT6

- 10V পিডব্লিউএম ডিমিং (3KHz-8KHz) সমর্থন করে

- সুরক্ষাঃ শর্ট সার্কিট / ওভার তাপমাত্রা / ওভার ভোল্টেজ

- উচ্চ পরিবেষ্টন তাপমাত্রার জন্য বর্তমান হ্রাস

- মেমরি ফাংশন সঙ্গে pushDIM

- ৫ বছরের গ্যারান্টি



2.পরামিতি

ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
নামমাত্র ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা ২০০-২৪০ ভিডিসি
ইনপুট বর্তমান 0.১৬এ ম্যাক্স.
ইনপুট ইনরুশ কারেন্ট <8A (অর্ধ-বর্তমান পালস দ্বিতীয় 50μs) @230Vac
পাওয়ার ফ্যাক্টর ≥ 0.95 (@230Vac,100% লোড)
মোট হারমোনিক বিকৃতি সাধারণঃ 13% (@230Vac, 100% লোড)
স্ট্যান্ডবাই পাওয়ার ≤0.5W (@PUSH বা DALI বন্ধ হলে 230Vac)
কার্যকারিতা ৮৬% সর্বোচ্চ (@২৩০ভ্যাক,১০০% লোড)
ওয়্যারিং পদ্ধতি চাপ টার্মিনাল, wআইরিক্রস সেকশনঃ0.75-1.5 মিমি2

স্বয়ংক্রিয় সার্কিট ব্রেকার

(ক্যারিয়ারে বর্তমান গণনা)

 প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫ /
সংখ্যা 25 30 40 50 60 /
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫ C32
সংখ্যা 45 60 70 95 120 150
আউটপুট অপারেটিং মোড ধ্রুবক বর্তমান
লোডের ধরন এলইডি
ঝলকানি / ঝলকানি-মুক্ত ফ্লিকার মানঃ পুরো ডিমিং রেঞ্জের জন্য ২% এর কম
শুরু করার সময় <1s (@230Vac,)
লোড ছাড়াই আউটপুট ভোল্টেজ ৯৫ ভোল্ট ডিসি ম্যাক্স।
লোড আউটপুট ভোল্টেজ রেঞ্জ ১২-৮৩ ভোল্ট DC
পূর্ণ লোড আউটপুট ক্ষমতা ৩০ ওয়াট সর্বোচ্চ
লোড আউটপুট বর্তমান 110 ~ 300mA: বিস্তারিত জানার জন্য
ধ্রুবক বর্তমান/ভোল্টেজ নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
ওয়্যারিং পদ্ধতি চাপ টার্মিনাল, wআইরিক্রস সেকশনঃ ০.৭৫-১.৫ মিমি2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (Max.lead length:20M)
১-১০ ভোল্ট ((০-১০ ভোল্ট) ডিমিং 1-10V ডিমিং ((পোর্ট বর্তমান<1MA) কোন বন্ধ ফাংশন
(সর্বোচ্চ সীসা দৈর্ঘ্যঃ ২০ মিটার)
ডিমিং রেঞ্জ প্রাথমিক PUSH & DALI ডিমিংঃ 0%-100%
১-১০ ভোল্ট ডিমিংঃ ২% থেকে ১০০%
প্রাথমিক পিডব্লিউএম ডিমিং 1-10V পোর্ট PWM ডিমিং (3KHZ-8KHZ)
পোট্যান্টিওমিটার হ্যাঁ, ১০০ কেও
DALI ডিমিং DALI ডিমিং (Max.lead length:300M)
ব্যতিক্রমপিঘূর্ণনRসমতুল্য তাপমাত্রার উপর আউটপুট
সুরক্ষা		 হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/তাপমাত্রা -২৫°সি-৫০°সি আর্দ্রতাঃ ৮৫% (অ-কন্ডেনসিং)
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C~80°C, আর্দ্রতাঃ 10%~95%
সর্বাধিক কেস টেম্পার ((Tc) ৮৫°সি

নিরাপত্তা

& ইএমসি

 EMC মান EN55015 EN61547 EN61000-3-2
DALI প্রোটোকল স্ট্যান্ডার্ড আইইসি ৬২৩৮৬-১০২, আইইসি ৬২৩৮৬-২০৭ ডিটি৬
নিরাপত্তা মান EN61347-1 EN61347-2-13
সার্টিফিকেশন ENEC, SEMKO, CB, CE
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট ¢L N- আউটপুট ¢SEC)
অন্যান্য সুরক্ষার মাত্রা আইপি ২০
সুরক্ষার ধরন ক্লাস ২
ইনস্টলেশনের ধরন স্বতন্ত্র ইনস্টলেশন
ইনস্টলেশনের মাত্রা ১০৩*৬৭*২২ মিমি
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক সর্বোচ্চ ১৫ ইউনিট।
প্যাকেজিংয়ের প্রয়োজনীয়তা নির্দেশিকা + ক্যাপবোর্ড + বাইরের কার্টন ((K=A)
ওজন ১৩৯ গ্রাম
জীবন 5 বছর @Ta পূর্ণ লোড
দ্রষ্টব্যঃ সমস্ত পরামিতি 230Vac এবং 25 ডিগ্রি পরিবেশে ইনপুট ভোল্টেজে পরীক্ষা করা হয়, যদি নির্দিষ্ট না করা হয়।

3. মাত্রা (ইউনিটঃ মিমি)

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 0LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 1

4. ওয়্যারিং ডায়াগ্রাম



চিত্র Aডালিঅস্পষ্টমিং

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 2

Fig.বিডিম চাপুনমিং

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 3

Fig.সি১-১০ ভোল্ট ডিমমিং

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 4



5. অবমূল্যায়ন

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 5

6ডিমিং কার্ভ

LED প্যানেলের জন্য 12-83Vdc উচ্চ ভোল্টেজ LED ড্রাইভার ধ্রুবক বর্তমান আউটপুট 30 ওয়াট DALI ডিম্বেবল LED ড্রাইভার 6

7.বর্তমান গিয়ার সেটিং



বর্তমান ((mA) ডিআইপি পোম্যাক্স (W) Uout ((V)
1 2 3 4
১১০ এমএ - - - - 9.1 ১২ ¢ 83
২৩০ এমএ চালু - - - 19.1 ১২ ¢ 83
240mA - চালু - - 19.9 ১২ ¢ 83
২৬০ এমএ - - চালু - 21.6 ১২ ¢ 83
৩০০ এমএ - - - চালু 22.8 ১২ ¢ 83



8. ON/OFF & ডিমিং অপারেশনের বর্ণনা

A. PUSH সুইচটি সংক্ষিপ্তভাবে চাপুন (সংক্ষিপ্ত চাপ সময় 0.1S-1S), এবং LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিংঃ চাপুন এবং ধারণ করুন PUSH সুইচ (1S-8S), LED ড্রাইভার ডিমিং, উজ্জ্বলতা বা ডিমিং অর্জন করতে পারে, ডিমিং পরিসীমা 2-100% হয়।

C. মেমরিঃ PUSH ডিমিং এর একটি ডিমিং মেমরি ফাংশন রয়েছে।

D. ডিমিং সিঙ্ক্রোনাইজেশনঃ একই PUSH সুইচ সংযুক্ত শক্তি 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ টিপুন এবং ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে

E. DALI ডিমিং মোডঃ পাওয়ার সাপ্লাইটি DALI সিস্টেমে সংযুক্ত করুন, এবং DALI হোস্ট এটি ডিম করতে পারে। ডিমিং পরিসীমা 0-100%।



9. বিষয় প্রয়োজনএপ্রবৃত্তি

1) ইনপুট পাওয়ার চালু করার আগে LED স্ট্রিংটি লোডের সাথে সংযুক্ত করা উচিত, অন্যথায় LED স্ট্রিংটি ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুট একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।
