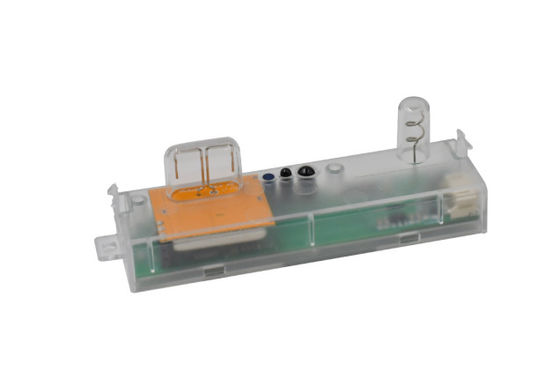

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
উৎপত্তি স্থল শেনঝেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার MC087D 99 বি
ন্যূনতম চাহিদার পরিমাণ ১০০ পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ ক্ল্যাপবোর্ড + কাগজের শক্ত কাগজ (K=A)
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডারঃ আপনার পেমেন্ট পাওয়ার পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডারঃ আমানত পাওয়
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা 10000 পিসিএস/মাস
পণ্যের বিবরণ
রেটেড ভোল্টেজ 12 ± 1VDC রিপল ভোল্টেজ < 100mVp-p
আউটপুট সংকেত 0-10V ডিমিং সিগন্যাল/ PWM ডিমিং সিগন্যাল মাউন্ট উচ্চতা ৩ মি (সর্বোচ্চ ৬ মি)
অপারেটিং তাপমাত্রা অন্তর্নির্মিত: -25~60℃ সার্টিফিকেট সি.ই
আজীবন 5 বছরের ওয়ারেন্টি@টা
বিশেষভাবে তুলে ধরা

2.৪জি ওয়্যারলেস নেটওয়ার্কিং কন্ট্রোলার

,

স্লিম এলইডি ফিক্সচার ওয়্যারলেস নেটওয়ার্কিং কন্ট্রোলার

,

লং লাইফটাইম ওয়্যারলেস নেটওয়ার্কিং কন্ট্রোলার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

[পণ্যের বৈশিষ্ট্য]

  • গ্রুপিং নেটওয়ার্কিং 2.4G ওয়্যারলেস দ্বারা, পেয়ারিং বা গেটওয়ের প্রয়োজন নেই।
  • পেটেন্ট করা ডাই-পোল মাইক্রোওয়েভ অ্যান্টেনা, মেটাল এলইডি ট্রে-এর নিচে ইনস্টল করা হলে মিথ্যা ট্রিগার হয় না।
  • সুপার-ন্যারো মাইক্রোওয়েভ সেন্সর হেড, স্লিম এলইডি ফিক্সচারে লাগানোর জন্য উপযুক্ত।
  • সমস্ত সেন্সর প্যারামিটার রিমোট কন্ট্রোল দ্বারা সেট করা যেতে পারে।
  • আউটপুট 0-10V ডিম বা PWM ডিম, 2-স্টেপ/3-স্টেপ ডিম ফাংশন।
  • 6m সর্বোচ্চ মাউন্টিং উচ্চতা।



[প্যারামিটার]



ইনপুট
রেটেড ভোল্টেজ 12±1VDC
ওয়ার্কিং কারেন্ট 55±5mA
রিপল ভোল্টেজ < 100mVp-p
Output
আউটপুট সিগন্যাল ●0-10V ডিমিং সিগন্যাল ●PWM ডিমিং সিগন্যাল
সেন্সিং প্যারামিটার
ওয়ার্কিং ফ্রিকোয়েন্সি 5.8GHz ±75MHz, ISM ব্যান্ড
ট্রান্সমিট পাওয়ার 1mW সর্বোচ্চ।
ডিটেকশন এরিয়া) 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
হোল্ড টাইম

30s/1min/3min/5min/10min/20min/30min(MH17)；

30s/1min/3min(MH15)
স্ট্যান্ড-বাই পিরিয়ড

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
ডেলাইট সেন্সর ডেলাইট থ্রেশহোল্ড

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(ডিজেবল)(MH17)

15Lux/ 50Lux/ (ডিজেবল)(MH15)(অ্যাম্বিয়েন্ট ডিফিউশন স্ট্যাটাস)
ডেলাইট প্রায়োরিটি চালু বন্ধ
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17;MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17;MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17 "P" কী চাপুন ডেলাইট প্রায়োরিটি মোড সক্রিয় করুন;MH15;MH15 স্ট্যান্ড-বাই পিরিয়ড সময় সেট করুন "+∞" ডেলাইট প্রায়োরিটি মোড সক্রিয় করুন
স্ট্যান্ড-বাই ডিআইএম লেভেল 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH17)
ডিটেকশন রেঞ্জ (রেডিয়াস)

সিলিং মাউন্টিং(উচ্চতা: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m

ওয়াল মাউন্টিং(উচ্চতা: 2m): 0.3m/s ≥5m, 1m/s ≥3m

পরীক্ষার শর্ত : পণ্যটি 100% সংবেদনশীলতায় সেট করা হয়েছে, এবং 60㎡ ঘরের মধ্যে কোনও স্পষ্ট বাধা নেই
ইনস্টলেশন উচ্চতা 3m ( 6m সর্বোচ্চ )
ওয়্যারলেস মডিউল
অপারেটিং ফ্রিকোয়েন্সি 2.400-2.483GHz
ট্রান্সমিটিং পাওয়ার 6dBm
গ্রুপ এক গ্রুপে সর্বোচ্চ নোড 32 পিসি
ট্রান্সমিটিং ডিসটেন্স 15m সর্বোচ্চ(পয়েন্ট-টু-পয়েন্ট খোলা এলাকার ট্রান্সমিশন দূরত্ব)
Environment
ওয়ার্কিং টেম্পারেচার বিল্ট-ইন: -25~60℃
স্টোরেজ টেম্পারেচার -40℃~80℃, আর্দ্রতা ≤85% (নন-কন্ডেন্সিং)
সার্টিফিকেশন Standards
সার্টিফাইড CE
পরিবেশগত প্রয়োজনীয়তা RoHS 2.0 , Reach প্রয়োজনীয়তা মেনে চলুন
সুরক্ষার মাত্রা IP20
Other
ওয়্যারিং 3পিন 2.0mm টার্মিনাল
ইনস্টলেশন প্রয়োজনীয়তা বিল্ট-ইন ইনস্টলেশন
প্যাকেজিং প্রয়োজনীয়তা ক্ল্যাপবোর্ড + পেপার কার্টন(K=A)
নেট ওজন 23.5±3g
লাইফ 5 বছর ওয়ারেন্টি@Ta


[ফাংশন বর্ণনা]



√অন-অফ ফাংশন স্ট্যান্ড-বাই পিরিয়ড "0s" এ সেট করা হয়েছে
√2-স্টেপ ডিমিং স্ট্যান্ড-বাই পিরিয়ড "+∞" এ সেট করা হয়েছে, ডেলাইট সেন্সর "হাই" এ সেট করা হয়েছে
√3-স্টেপ ডিমিং স্ট্যান্ড-বাই পিরিয়ড "5min/10min" এ সেট করা হয়েছে
√ডেলাইট প্রায়োরিটি স্ট্যান্ড-বাই পিরিয়ড "+∞" এ সেট করা হয়েছে, ডেলাইট সেন্সর "LOW/MED" এ সেট করা হয়েছে
√গ্রুপিং রিমোট গ্রুপ "1-8" এবং সেন্সরের জন্য Rx সিগন্যাল সেট করুন



[Diagram]



  • Dimension

2

স্ক্রু ইনস্টলেশন

2

ক্ল্যাসপ স্ট্রাকচার ইনস্টলেশন



  • ওয়্যারিং, ফাংশন

2

2

  • ইনস্টলেশন

2

  • রেডিয়েশন ডায়াগ্রাম

​

​2



[রিমোট কন্ট্রোললার]



2



[ইনিশিয়ালাইজেশন]



প্রথমবার পাওয়ার অন করার সময়, সেন্সর আলো 100% উজ্জ্বলতায় চালু করবে, এবং 10 সেকেন্ড পর আলো বন্ধ হয়ে যাবে। ইনিশিয়ালাইজেশনের সময়, মুভমেন্ট সিগন্যাল সনাক্ত করা হবে না।



[ডিফল্ট সেটিং]



ডিটেকশন এরিয়া: 100%; হোল্ড টাইম: 10s; স্ট্যান্ড-বাই পিরিয়ড: 0s; ডেলাইট সেন্সর: ডিজেবল; স্ট্যান্ড-বাই ডিআইএম লেভেল: 10%.



[অ্যাপ্লিকেশন নোটিশ]



  • সেন্সরটি একজন পেশাদার ইলেকট্রিশিয়ান দ্বারা ইনস্টল করা উচিত। ইনস্টলেশন, ওয়্যারিং ইত্যাদি করার আগে অনুগ্রহ করে পাওয়ার বন্ধ করুন।
  • ডিটেকশন দূরত্ব চলমান বস্তুর গতি, চলমান বস্তুর আকার, ইনস্টলেশন উচ্চতা, ইনস্টলেশন কোণ, ইনস্টলেশন পরিবেশ খোলা কিনা এবং রিফ্লেক্টরের উপাদানের মতো কারণগুলির সাথে সম্পর্কিত। স্পেসিফিকেশনে দেওয়া ডিটেকশন দূরত্ব একটি সাধারণ মান, যা 165cm/65kg টেস্টার এবং এটি একটি খোলা অভ্যন্তরীণ পরিবেশে পরীক্ষা করা হয়।
  • যখন মাইক্রোওয়েভ সেন্সরটি দেয়ালে ইনস্টল করা হয়, তখন সিলিংয়ে ইনস্টল করার তুলনায় ডিটেকশন দূরত্ব অনেক বেশি হবে। আপনি যদি ওয়াল ইনস্টলেশন পদ্ধতি ব্যবহার করেন, অনুগ্রহ করে সংবেদনশীলতা কমাতে ব্যবহার করুন বা ব্যবহারের সেটিংস নিশ্চিত করতে আমাদের কোম্পানির সাথে যোগাযোগ করুন। আলোর সংবেদনশীলতা থ্রেশহোল্ড একটি রৌদ্রোজ্জ্বল পরিবেশে, কোনও ছায়া নেই এবং পরিবেষ্টিত আলো ডিফিউজ রিফ্লেকশন শর্তাবলী। বিভিন্ন সময়, জলবায়ু এবং পরিবেশে, আলো সেন্সর দ্বারা সনাক্ত করা আলোকসজ্জার মান ভিন্ন হতে পারে।
  • বিভিন্ন ইনস্টলেশন পরিবেশে সেন্সর প্যারামিটারগুলি পুনরায় কনফিগার করার প্রয়োজন হতে পারে, অনুগ্রহ করে নিম্নলিখিত নির্দেশাবলী দেখুন বা প্রস্তুতকারকের সাথে যোগাযোগ করুন।
  • এই সেন্সরটি শুধুমাত্র অভ্যন্তরীণ ব্যবহারের জন্য, বাইরের বাতাস এবং বৃষ্টি, এবং চারপাশের চলমান বস্তুগুলি মিথ্যা ট্রিগার করবে।
  • সেন্সর পণ্যের ইনস্টলেশন উচ্চতা 6 মিটারের বেশি হতে পারবে না, এবং সর্বোত্তম উচ্চতা 3 মিটার; দুটি সেন্সরের মধ্যে দূরত্ব 3 মিটারের বেশি হওয়া উচিত।
  • যখন সেন্সরটি একটি মেটাল ল্যাম্পে, একটি মেটাল রিফ্লেক্টিভ সারফেসে, বা একটি সংকীর্ণ বন্ধ পরিবেশে ইনস্টল করা হয়, তখন মাইক্রোওয়েভগুলি একাধিকবার প্রতিফলিত হবে এবং মিথ্যা ট্রিগার করবে। অনুগ্রহ করে সেন্সরের সংবেদনশীলতা হ্রাস করুন বা প্রযুক্তিগত সহায়তার জন্য প্রস্তুতকারকের সাথে যোগাযোগ করুন।
  • অনুগ্রহ করে নিশ্চিত করুন যে সেন্সরের আশেপাশে ফ্যান, ডিসি মোটর, পয়ঃনিষ্কাশন পাইপ, এয়ার আউটলেট ইত্যাদির মতো কোনও চলমান সংকেত নেই, অন্যথায় সেন্সরটি মিথ্যা ট্রিগার করতে পারে।
  • মাইক্রোওয়েভগুলি ধাতুর মধ্য দিয়ে প্রবেশ করতে পারে না, বন্ধ বা আধা-বন্ধ ধাতব ল্যাম্পগুলিতে ইনস্টল করা এড়িয়ে চলুন, এবং পণ্যের কোনও ধাতু বা কাঁচের বাধা থাকা উচিত নয়।
  • বিভিন্ন 0-10V / PWM ড্রাইভার সহ সেন্সর, কম আলোর প্রভাব ভিন্ন হতে পারে।
  • স্থিতিশীল আউটপুট ভোল্টেজ এবং কম রিপল সহগ সহ ডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহার করতে হবে। পাওয়ার সাপ্লাইয়ের রিপল 100mV এর কম হওয়া উচিত; লোড কারেন্ট 100 mA এর বেশি হওয়া উচিত।
  • পণ্যের স্পেসিফিকেশন এবং প্যারামিটারগুলি পূর্ব বিজ্ঞপ্তি ছাড়াই অপ্টিমাইজ করা হতে পারে।
  • নতুন ইনস্টলেশন পরিবেশের জন্য, ইনস্টলেশনের আগে 5 পিসি নমুনা পরীক্ষা করার পরামর্শ দেওয়া হয়।
