12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার KL12C-PDii1
ন্যূনতম চাহিদার পরিমাণ 100
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ শক্ত কাগজ, 100pcs/CTN
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডারঃ আপনার পেমেন্ট পাওয়ার পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডারঃ আমানত পাওয়
পরিশোধের শর্ত টি/টি বা পেপ্যাল
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেট ইনপুট ভোল্টেজ 220-240Vac 50Hz /60Hz ডিসি ইনপুট ভোল্টেজ পরিসীমা 200-240Vdc
অপারেটিং মোড অবিরাম স্রোত নিয়ন্ত্রণ পদ্ধতি DALI DT6 এবং pushDIM
পাওয়ার ফ্যাক্টর ≥0.9 কার্যকারিতা ৮৩%
বর্তমান 150/200/250/300/350/400/450/500 মাত্রা L88mm*W52mm*H25mm
আইপি রেটিং আইপি ২০ গ্যারান্টি ৫ বছর
বিশেষভাবে তুলে ধরা

ধ্রুবক বর্তমান ডিমিং LED ড্রাইভার

,

12W DALI DT6 ডিমিং LED ড্রাইভার

,

LED ডাউনলাইট ডিমিং LED ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান



1বর্ণনা

-কেন্দ্রীয়ভাবে সরবরাহ করা DC জরুরী অপারেশন DT19

- পুরো ডিমিং রেঞ্জের জন্য ফ্লিকার-মুক্ত

- স্ট্যান্ডবাই পাওয়ার 0.5W এর নিচে

-প্রাথমিক ডিমিং বোতাম টিপুন

- অন্তর্নির্মিত DALI ইন্টারফেস DT6

- সুরক্ষাঃ শর্ট সার্কিট / ওভার তাপমাত্রা / ওভার ভোল্টেজ

- উচ্চ পরিবেষ্টন তাপমাত্রার জন্য বর্তমান হ্রাস

- মেমরি ফাংশন সঙ্গে pushDIM

- ৫ বছরের গ্যারান্টি

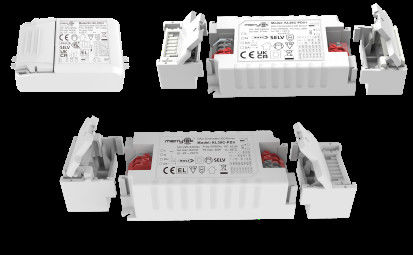

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 0



2.পরামিতি

  মাইক্রো সিরিজ

KL12C-PDii1
ইনপুট অপারেটিং ভোল্টেজ 198-264Vac 50Hz/60Hz
নামমাত্র ইনপুট ভোল্টেজ 220-240Vac 50Hz/60Hz
ডিসি ইনপুট ভোল্টেজ পরিসীমা ২০০-২৪০ ভিডিসি
ইনপুট বর্তমান

0.৭এ ম্যাক্স.

0.১১এ ম্যাক্স.

0.১৬এ ম্যাক্স.
ইনপুট ইনরুশ কারেন্ট <15A (অর্ধ-বর্তমান পালস প্রস্থ100μs) @230Vac
পাওয়ার ফ্যাক্টর ((@230V100% লোড)

≥ ০90

≥ ০95

≥ ০95

মোট হারমোনিক বিকৃতি

(@230Vac, 100% লোড)

 সাধারণঃ১৫%
স্ট্যান্ডবাই পাওয়ার ≤0.5W (@PUSH বা DALI বন্ধ হলে 230Vac)
কার্যকারিতা ((@230Vac,100% লোড)

৮৩%

৮৮%

৮৮%
ওয়্যারিং পদ্ধতি 0.75-1.5 মিমি2

স্বয়ংক্রিয় সার্কিট ব্রেকার



 KL12C-PDii1 (ক্যারিয়ারে বর্তমান গণনা করুন)
প্রকার সি১০ সি১৩ সি১৬ সি২০ সি২৫
সংখ্যা 70 80 105 130 160
প্রকার বি১০ বি১৩ বি১৬ বি২০ বি২৫
সংখ্যা 40 50 65 85 100
সংখ্যা 25 30 40 50 60
আউটপুট অপারেটিং মোড ধ্রুবক বর্তমান
লোডের ধরন এলইডি
রিপল প্রয়োজনীয়তা (ফ্লিকারিং বা ফ্লিকারিং মুক্ত) ফ্লিকার মানঃ পুরো ডিমিং রেঞ্জের জন্য ৫% এর কম
শুরু করার সময় <1s (@230Vac)
লোড ছাড়াই আউটপুট ভোল্টেজ ৫৫ ভোল্ট ডিসি ম্যাক্স।
লোড আউটপুট ভোল্টেজ রেঞ্জ ৩-৪০ ভি ডিসি
পূর্ণ লোড আউটপুট ক্ষমতা ১২ ওয়াট
লোড আউটপুট বর্তমানঃ বিস্তারিত জানার জন্য ১৫০-৫০০ এমএ
ধ্রুবক বর্তমান/ভোল্টেজ নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
ওয়্যারিং পদ্ধতি চাপ টার্মিনাল, wআইরিক্রস সেকশনঃ0.75-1.5 মিমি2
নিয়ন্ত্রণ পদ্ধতি প্রাথমিক PUSH ডিমিং প্রাথমিক PUSH ডিমিং (Max.lead length:20M)
DALI ডিমিং DALI ডিমিং (Max.lead length:300M)
ব্যতিক্রমপিঘূর্ণনRসমতুল্য তাপমাত্রার উপর আউটপুট
সুরক্ষা		 হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)
আউটপুট শর্ট সার্কিট সুরক্ষা হ্যাঁ, স্ব-পুনরুদ্ধার ফাংশন ছাড়া ((প্রশ্ন করা যেতে পারে)

অপারেটিং

পরিবেশ

 অপারেটিং তাপমাত্রা/তাপমাত্রা -২৫°সি থেকে ৫০°সি আর্দ্রতাঃ ৮৫% (অ-কন্ডেনসিং)
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C~80°C, আর্দ্রতা:10%~95%
সর্বাধিক কেস টেম্পার ((Tc) ৮৫°সি

নিরাপত্তা

& ইএমসি

 EMC মান EN55015 EN61547 EN61000-3-2
DALI প্রোটোকল স্ট্যান্ডার্ড IEC62386-102, IEC62386-207 DT6 251 252 253 DT19
নিরাপত্তা মান EN61347-1 EN61347-2-13
সার্টিফিকেশন সিই
ভোল্টেজ প্রতিরোধ করুন 3750Vac, 5mA, 60s (ইনপুট ️L N ️-আউটপুট ️SEC ️)
অন্যান্য সুরক্ষার মাত্রা আইপি ২০
সুরক্ষার ধরন ক্লাস ২
ইনস্টলেশনের ধরন স্বতন্ত্র ইনস্টলেশন
ক্রেমিং সহ ৮৮*৫২*২৫.৫ মিমি
ব্ল্যাকআউট মেমরি ফাংশন হ্যাঁ, PUSH ব্ল্যাকআউট মেমরি
PUSH ডিমিং সিঙ্ক সর্বোচ্চ ১৫ ইউনিট।
প্যাকেজিংয়ের প্রয়োজনীয়তা পিই ব্যাগ+ইনস্ট্রাকশন+ক্যাপবোর্ড+বাহ্যিক কার্টন ((K=A)
ওজন 69.৮ গ্রাম
জীবন 5 বছর @Ta পূর্ণ লোড
দ্রষ্টব্যঃ সমস্ত পরামিতি 230Vac এবং 25 ডিগ্রি পরিবেশে ইনপুট ভোল্টেজে পরীক্ষা করা হয়, যদি নির্দিষ্ট না করা হয়।

3. মাত্রা (ইউনিটঃ মিমি)

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 1

4. ওয়্যারিং ডায়াগ্রাম



চিত্র Aডালিঅস্পষ্টমিং

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 2

Fig.বিডিম চাপুনমিং

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 3

5. অবমূল্যায়ন

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 4

6ডিমিং কার্ভ

12W DALI DT6 এবং pushDIM ডিমিং LED ড্রাইভার LED ডাউনলাইটের জন্য ধ্রুবক বর্তমান 5

7.বর্তমান গিয়ার সেটিং

●:ON ○:OFF (SEC1 SEC2)

KL12C-PDii1

বর্তমান গিয়ার সেটিং

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) চালু - -
250mA ((3-40V) - চালু -
300mA ((3-40V) - - চালু
350mA ((3-36V) চালু চালু -
৪০০mA ((৩-৩০V) চালু - চালু
450mA ((3-27V) - চালু চালু
500mA ((3-24V) চালু চালু চালু



8. ON/OFF & ডিমিং অপারেশনের বর্ণনা

A. PUSH সুইচটি সংক্ষিপ্তভাবে চাপুন (সংক্ষিপ্ত চাপ সময় 0.1S-1S), LED ড্রাইভার চালু বা বন্ধ হবে।

B. ডিমিংঃ চাপুন এবং ধারণ করুন PUSH সুইচ (1S-8S), LED ড্রাইভার ডিমিং, উজ্জ্বলতা বা ডিমিং অর্জন করতে পারে, ডিমিং পরিসীমা 2-100% হয়।

C. মেমরিঃ PUSH ডিমিং এর মেমরি ডিমিং ফাংশন আছে।

D. ডিমিং সিঙ্ক্রোনাইজেশনঃ একই PUSH সুইচ সংযুক্ত শক্তি 15 সেকেন্ডের বেশি সময় ধরে PUSH সুইচ টিপুন এবং ধরে রেখে সিঙ্ক্রোনাইজ করা যেতে পারে

E. DALI ডিমিং মোডঃ পাওয়ার সাপ্লাইটি DALI সিস্টেমে সংযুক্ত করুন, এবং এটি DALI হোস্ট দ্বারা ডিমিং করা যেতে পারে। ডিমিং পরিসীমা 0-100%।



9. বিষয় প্রয়োজনএপ্রবৃত্তি

1) ইনপুট পাওয়ার চালু করার আগে LED স্ট্রিংটি লোডের সাথে সংযুক্ত করা উচিত, অন্যথায় LED স্ট্রিংটি ক্ষতিগ্রস্ত হতে পারে।

2) LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুট একটি অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।
