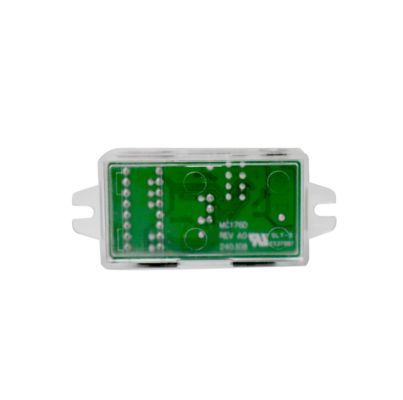

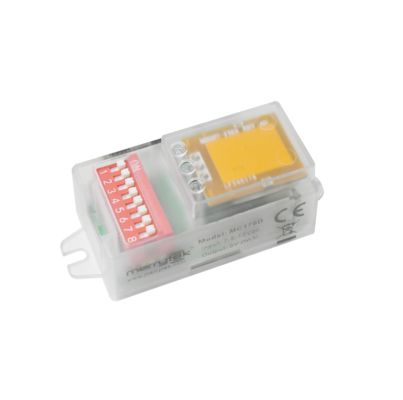

ডিসি ডিম্মেবল মাইক্রোওয়েভ মোশন সেন্সর, রিমোট কন্ট্রোল উপলব্ধ, ডেলাইট প্রায়োরিটি ফাংশন MC176D 99

  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99
  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার MC176D 99
ন্যূনতম চাহিদার পরিমাণ 100 পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ বাবল ব্যাগ + পার্টিশন + বাইরের বাক্স (কে=এ)
ডেলিভারি সময় <i>within 5 working days for sample and small order;</i> <b>নমুনা এবং ছোট অর্ডারের জন্য 5 কার্যদিবসে
পরিশোধের শর্ত টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা প্রতি মাসে 10,000 পিসি
পণ্যের বিবরণ
রেটেড ভোল্টেজ 7.5-13ভিডিসি বর্তমান কাজ 16±2mA
আউটপুট সংকেত 5 ভি পিডব্লিউএম ডিমিং সিগন্যাল কাজের ফ্রিকোয়েন্সি 5.8GHz ±75MHz, আইএসএম ব্যান্ড
ইনস্টলেশন উচ্চতা ৩ মিটার (সর্বোচ্চ ৬ মিটার) কাজের তাপমাত্রা অন্তর্নির্মিত: -25~60℃
আজীবন 5 বছরের ওয়ারেন্টি@টা
বিশেষভাবে তুলে ধরা

ডিসি ডিমেবল মাইক্রোওয়েভ মোশন সেন্সর

,

রিমোট কন্ট্রোল সহ মাইক্রোওয়েভ মোশন সেন্সর

,

দিনের আলো অগ্রাধিকার মাইক্রোওয়েভ মোশন সেন্সর
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
ডিসি ডিম্মেবল মাইক্রোওয়েভ মোশন সেন্সর
রিমোট কন্ট্রোল উপলব্ধ, ডেলাইট প্রায়োরিটি ফাংশন
ডেলাইট হার্ভেস্টিং ফাংশন এবং রিমোট কন্ট্রোল ক্ষমতা সহ মাইক্রোওয়েভ মোশন ডিসি সেন্সর।
পণ্যের বৈশিষ্ট্য
  • 7.5-13VDC ইনপুট, ডিসি পাওয়ার বা 12VDC এর সাথে ম্যাচিং
  • এলইডি ড্রাইভার সাপ্লাই সহায়ক পাওয়ার আউটপুটের জন্য
  • 5V PWM ডিমিং সিগন্যাল, 3 স্টেপ বা 2 স্টেপ ডিমিং
  • রিমোট এবং ডিপ দ্বারা সমস্ত মোশন সেন্সর প্যারামিটার সেটিং
  • লাইট গাইড কলাম ডিজাইন ছোট আকারের সাথে লো ইম্পিডেন্স অ্যান্টেনা মডিউল, ল্যাম্প বোর্ডের খোলার পরিমাণ কমাতে পারে
  • ডেলাইট প্রায়োরিটি ফাংশন
প্রযুক্তিগত পরামিতি
ইনপুট
রেটেড ভোল্টেজ7.5-13VDC
ওয়ার্কিং কারেন্ট16±2mA
রিপল ভোল্টেজ< 100mVp-p
আউটপুট
আউটপুট সিগন্যাল5V PWM ডিমিং সিগন্যাল
ডেলাইট সেন্সর
ডেলাইট থ্রেশহোল্ড5Lux/15Lux/50Lux/বন্ধ
ডেলাইট প্রায়োরিটিচালু | বন্ধ
5Lux15Lux
15Lux50Lux
50Lux100Lux
ডিমিং লেভেল25%
সেন্সিং প্যারামিটার
ওয়ার্কিং ফ্রিকোয়েন্সি5.8GHz ±75MHz, ISM ব্যান্ড
ট্রান্সমিট পাওয়ার1mW সর্বোচ্চ।
শনাক্তকরণ এলাকা100%/75%/50%/25%
হোল্ড টাইম5s/90s/3min/10min
স্ট্যান্ড-বাই পিরিয়ড0s/30s/10min/+∞
শনাক্তকরণ পরিসীমা (ব্যাসার্ধ)সিলিং ইনস্টলেশন 3m উচ্চতা: r≥4m@0.3m/s, r≥2.5m@1m/s; হরাইজন্টাল ইনস্টলেশন 2m উচ্চতা: r≥8m@0.3m/s, r≥4m@1m/s
ইনস্টলেশন উচ্চতা3m (6m সর্বোচ্চ)
পরিবেশগত স্পেসিফিকেশন
ওয়ার্কিং তাপমাত্রাঅন্তর্নির্মিত: -25~60℃
স্টোরেজ তাপমাত্রা-40℃...80℃, আর্দ্রতা ≤85% (নন-কন্ডেন্সিং)
সার্টিফিকেশন
প্রত্যয়িতCE, RED (মুলতুবি)
পরিবেশগত প্রয়োজনীয়তাRoHS 2.0, Reach প্রয়োজনীয়তা মেনে চলুন
IP রেটিংIP20
অতিরিক্ত স্পেসিফিকেশন
ওয়্যারিং3পিন 2.0mm টার্মিনাল
ইনস্টলেশন প্রয়োজনীয়তাঅন্তর্নির্মিত ইনস্টলেশন
প্যাকেজিং প্রয়োজনীয়তাবাবল ব্যাগ + পার্টিশন + বাইরের বাক্স (K=A)
নেট ওজন13 ±2g
জীবনকাল5 বছরের ওয়ারেন্টি@Ta
ফাংশন বর্ণনা
MC176D 99ফাংশন
চালু/বন্ধ ফাংশনপ্রযোজ্য নয়
দুই-ধাপ ডিমিং ফাংশনস্ট্যান্ড-বাই পিরিয়ড "+∞" তে সেট করা
তিন-ধাপ ডিমিং ফাংশনস্ট্যান্ড-বাই পিরিয়ড "30S/10min" তে সেট করা
ডেলাইট হার্ভেস্টিংপ্রযোজ্য নয়
ডেলাইট প্রায়োরিটিস্ট্যান্ড-বাই পিরিয়ড "+∞" তে সেট করা
অপারেশন ডায়াগ্রাম
On/Off function diagram showing sensor operation
চালু/বন্ধ ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "0s" তে সেট করুন)
2-step dimming function diagram
2-ধাপ ডিমিং ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "+∞" তে সেট করুন)
3-step dimming function diagram
3-ধাপ ডিমিং ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "10S/1min/3min/5min/10min/30min" তে সেট করা)
Daylight priority function diagram
ডেলাইট প্রায়োরিটি
প্রোডাক্ট ডায়াগ্রাম
Product dimensions diagram with measurements
মাত্রা (মিমি)
Wiring diagram showing connection points
ওয়্যারিং ডায়াগ্রাম
Function diagram showing operational modes
ফাংশন ডায়াগ্রাম
ডিপ সুইচ সেটিংস
শনাক্তকরণ এলাকাহোল্ড টাইমডেলাইট সেন্সরস্ট্যান্ড-বাই পিরিয়ড
① চালু চালু 100%চালু চালু 5Sচালু চালু 5Lux
15Lux		চালু চালু 0S
② - চালু 75%- চালু 90S- চালু 15Lux
50Lux		- চালু 30S
③ চালু - 50%চালু - 3minচালু - 50Lux
100Lux		চালু - 10min
④ - - 25%- - 10min- - বন্ধ
-		- - +∞
Radiation pattern diagram showing sensor coverage
রেডিয়েশন ডায়াগ্রাম
Remote Controller MH10
রিমোট কন্ট্রোলার MH10
সূচনা
প্রথমবার সেন্সরটি 100% উজ্জ্বলতায় আলো চালু করবে এবং 10 সেকেন্ড পরে এটি বন্ধ করবে। ইনিশিয়ালাইজেশন পিরিয়ডের সময়, কোনও বাহ্যিক মোশন সেন্সিং সিগন্যাল সনাক্ত করা হবে না।
ডিফল্ট সেটিংস
সংবেদনশীলতা: 100% হোল্ড টাইম: 5s ডেলাইট সেন্সর: বন্ধ; স্ট্যান্ড-বাই পিরিয়ড: 0S; স্ট্যান্ড-বাই ডিম লেভেল: 25%
অ্যাপ্লিকেশন নোটিশ
  • সেন্সরটি একজন পেশাদার ইলেকট্রিশিয়ান দ্বারা ইনস্টল করা উচিত। ইনস্টলেশন, ওয়্যারিং, ডিপ সুইচের সেটিং পরিবর্তন ইত্যাদি করার আগে অনুগ্রহ করে পাওয়ার বন্ধ করুন।
  • শনাক্তকরণ দূরত্ব চলমান বস্তুর গতি, চলমান বস্তুর আকার, ইনস্টলেশন উচ্চতা, ইনস্টলেশন কোণ, ইনস্টলেশন পরিবেশ খোলা কিনা এবং প্রতিফলকের উপাদানের মতো কারণগুলির সাথে সম্পর্কিত।
  • যখন মাইক্রোওয়েভ সেন্সরটি দেয়ালে ইনস্টল করা হয়, তখন সিলিংয়ে ইনস্টল করার তুলনায় সনাক্তকরণ দূরত্ব অনেক বেশি হবে।
  • বিভিন্ন ইনস্টলেশন পরিবেশে সেন্সর প্যারামিটারগুলি পুনরায় কনফিগার করার প্রয়োজন হতে পারে, অনুগ্রহ করে নিম্নলিখিত নির্দেশাবলী দেখুন বা প্রস্তুতকারকের সাথে যোগাযোগ করুন।
  • এই সেন্সরটি শুধুমাত্র অভ্যন্তরীণ ব্যবহারের জন্য, বাইরের বাতাস এবং বৃষ্টি, এবং চারপাশের চলমান বস্তুগুলি মিথ্যা ট্রিগারিংয়ের কারণ হবে।
  • সেন্সর পণ্যের ইনস্টলেশন উচ্চতা 6 মিটারের বেশি হতে পারে না, এবং সর্বোত্তম উচ্চতা 3 মিটার; দুটি সেন্সরের মধ্যে দূরত্ব 3 মিটারের বেশি হওয়া উচিত।
  • যখন সেন্সরটি একটি ধাতব ল্যাম্পে, একটি ধাতব প্রতিফলিত পৃষ্ঠে, বা একটি সংকীর্ণ বন্ধ পরিবেশে ইনস্টল করা হয়, তখন মাইক্রোওয়েভগুলি একাধিকবার প্রতিফলিত হবে এবং মিথ্যা ট্রিগারিংয়ের কারণ হবে।
  • অনুগ্রহ করে নিশ্চিত করুন যে সেন্সরের আশেপাশে ফ্যান, ডিসি মোটর, নর্দমা পাইপ, এয়ার আউটলেট ইত্যাদির মতো কোনও চলমান সংকেত নেই, অন্যথায় সেন্সরটি মিথ্যা ট্রিগারিংয়ের কারণ হতে পারে।
  • মাইক্রোওয়েভগুলি ধাতু ভেদ করতে পারে না, বন্ধ বা আধা-বন্ধ ধাতব ল্যাম্পগুলিতে ইনস্টল করা এড়িয়ে চলুন, এবং পণ্যটিতে কোনও ধাতু বা কাঁচের বাধা থাকা উচিত নয়।
  • বিভিন্ন PWM / 0-10V ড্রাইভার সহ সেন্সর, কম আলোর প্রভাব ভিন্ন হতে পারে।
  • স্থির আউটপুট ভোল্টেজ এবং কম রিপল সহগ সহ একটি ডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহার করা আবশ্যক। পাওয়ার সাপ্লাইয়ের রিপল 100mV এর কম হওয়া উচিত; লোড কারেন্ট 25mA এর বেশি হওয়া উচিত।
  • পণ্যের স্পেসিফিকেশন এবং প্যারামিটারগুলি পূর্ব বিজ্ঞপ্তি ছাড়াই অপ্টিমাইজ করা হতে পারে।
