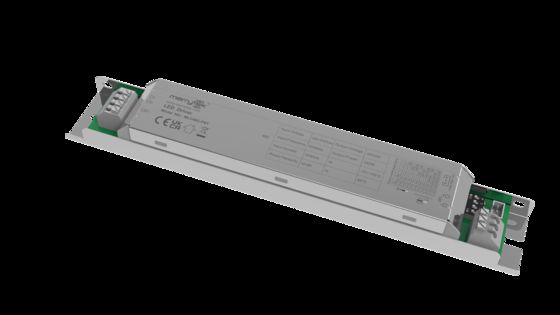

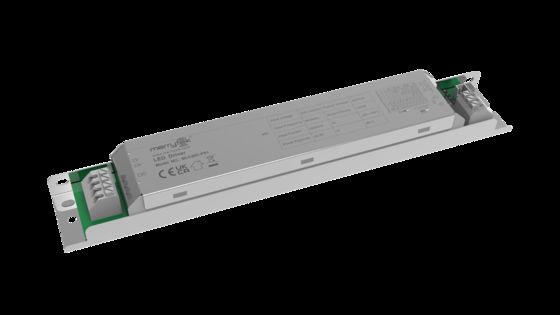

৪৫W বিচ্ছিন্ন সেন্সর ডিআইএম এলইডি ড্রাইভার, পিডব্লিউএম ডিমিং টার্মিনাল সহ, ৬০০-১০৫০mA কারেন্ট এমএলসি৪০০সি-পিএস১

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
উৎপত্তি স্থল শেনজেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE、UKCA、SAA
মডেল নম্বার MLC40C-PS1
ন্যূনতম চাহিদার পরিমাণ 100 পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ পিই ব্যাগ ক্ল্যাপবোর্ড, কার্টন (কে = এ)
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডার: আপনার অর্থ প্রদানের পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডার: আমানত পাওয়ার
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা 10000 পিসি/মাস
পণ্যের বিবরণ
ভোল্টেজ রাগ 220-240Vac 50Hz/60Hz স্ট্যান্ড-বাই পাওয়ার ≤0.5W（Merrytek 5.8Ghz সেন্সিং স্প্লিট হেড দিয়ে সজ্জিত করুন）
পাওয়ার ফ্যাক্টর ≥0.95 (230V সর্বোচ্চ লোড) কাজের মডেল ধ্রুবক স্রোত
ফ্লিকার ≤5% আইপি রেটিং IP20
আজীবন 5 বছরের ওয়ারেন্টি @Ta 230V সম্পূর্ণ লোড
বিশেষভাবে তুলে ধরা

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
45W বিচ্ছিন্ন সেন্সর ডিআইএম নেতৃত্বাধীন ড্রাইভার, পিডব্লিউএম ডিমিং টার্মিনাল সহ, 600-1050mA বর্তমান
পণ্যের বৈশিষ্ট্য
  • বিচ্ছিন্ন দুই পর্যায়ের সার্কিট ফ্রেম, সম্পূর্ণ ডিমিং এবং ঝলকানি মুক্ত
  • বর্তমান গিয়ার সেট করতে সমর্থন ডিআইপি সুইচ
  • সমর্থন 12V অক্জিলিয়ারী পাওয়ার সাপ্লাই, সেন্সিং বিভক্ত মাথা সঙ্গে ইন্টিগ্রেটেড সেন্সিং ফাংশন অর্জন করতে পারেন
  • PWM ডিমিং কন্ট্রোল পোর্ট দিয়ে সজ্জিত
  • বিভিন্ন মাইক্রোওয়েভ সেন্সর বা বেতার স্মার্ট মডিউলগুলির জন্য উপযুক্ত
প্রযুক্তিগত পরামিতি
পণ্য সিরিজ MLC40C-PS1
নামমাত্র ভোল্টেজ 220-240 ভোল্ট এসি 50Hz/60Hz
স্ট্যান্ডবাই পাওয়ার ≤0.5W ((মেরিটেক 5.8Ghz সেন্সর স্প্লিট হেড দিয়ে সজ্জিত)
ঢেউ 1KV ((L/N,EN61000-4-5)
পাওয়ার ফ্যাক্টর ≥ ০.৯৫ (২৩০ ভোল্ট ম্যাক্স লোড)
ইনপুট বর্তমান ≤0.23A @230VAC পূর্ণ লোড
ইনরুশ বর্তমান <20A ((100us অর্ধ-বর্তমান) @ 230V এসি
কাজের দক্ষতা ≥ ৮৬% (২৩০ ভোল্ট সর্বোচ্চ লোড)
আউটপুট
কাজের মডেল সিসি
লোডের ধরন এলইডি
ফ্লিক ≤৫%
ধ্রুবক বর্তমানের নির্ভুলতা ধ্রুবক বর্তমানের নির্ভুলতা ± 5%
সহায়ক চালকের পরামিতি 12VDC বর্তমানঃ 100mA সর্বোচ্চ
লোড ছাড়াই আউটপুট ভোল্টেজ 60VDC সর্বোচ্চ
পূর্ণ লোড ক্ষমতা ৪০ ওয়াট সর্বোচ্চ
লোড বর্তমান 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
লোড আউটপুট ভোল্টেজ পরিসীমা 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / / 9-42VDC 1000mA / 9-40VDC
অস্বাভাবিকতা সুরক্ষা প্রয়োজনীয়তা
সুরক্ষা মোড ইনপুট ওভারভোল্টেজ সুরক্ষা। ইনপুট নো-লোড সুরক্ষা। ইনপুট শর্ট সার্কিট সুরক্ষা।
পরিবেশগত প্রয়োজনীয়তা
অপারেটিং তাপমাত্রা অন্তর্নির্মিতঃ -২৫...+৫০°সি
সর্বাধিক শেল তাপমাত্রা ((Tc) ৮৫°সি
স্টোরেজ তাপমাত্রা/তাপমাত্রা -40°C...+80°C আর্দ্রতাঃ ≤85% (অ-কন্ডেনসেশন)
সার্টিফিকেট স্ট্যান্ডার্ড
সার্টিফিকেট CE,UKCA,SAA
পরিবেশগত প্রয়োজনীয়তা RoHS২।0, পরিসরের প্রয়োজনীয়তা
নিরাপত্তা মান ((LVD) EN61347-1, EN61347-2-13
ইএমসি মান EN55015, EN61547, EN61000-3-2, EN61000-3-3
ভোল্টেজ প্রতিরোধ করুন প্রাইমারি থেকে সেকেন্ডারি: ৩.৭৫ কেভিএসি প্রাইমারি থেকে গ্রাউন্ডঃ1.5 কেভিএসি
আইপি রেটিং আইপি ২০
প্রোডাক্ট বিভাগ ক্লাস I
অন্যান্য
ওয়্যারিং পদ্ধতি প্রেস টার্মিনাল, তারের ব্যাসার্ধঃ0.৫-১.০ মিমি
ইনস্টলেশন বিল্ট ইন
প্যাকেজ পিই ব্যাগ কার্ডবোর্ড, কার্টন ((K=A)
নেট ওজন ১৭৪±৫ গ্রাম
জীবনকাল ৫ বছরের ওয়ারেন্টি@Ta 230V পূর্ণ লোড
স্প্লিট হেড কলোকেশন
MC002D 6 MC087D ১ MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
পণ্যের তথ্য
ওয়্যারিং এবং ফাংশন
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
মাত্রা (ইউনিটঃ মিমি)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
প্যারামিটার কার্ভ
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
লাইফ টাইম কার্ভ
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
আউটপুট বর্তমান সেটিং
আউটপুট বর্তমান ভোল্টেজ পরিসীমা এস১ এস২ এস৩ এস৪
৬০০ এমএ ৯-৪২ ভি - - - -
৬৫০ এমএ ৯-৪২ ভি - - - চালু
৭০০ এমএ ৯-৪২ ভি - - চালু -
৭৫০ এমএ ৯-৪২ ভি - - চালু চালু
৮০০ এমএ ৯-৪২ ভি - চালু - চালু
৮৫০ এমএ ৯-৪২ ভি - চালু চালু -
৯০০ এমএ ৯-৪২ ভি - চালু চালু চালু
৯৫০ এমএ ৯-৪২ ভি চালু চালু - চালু
১০০০ এমএ ৯-৪০ ভোল্ট চালু চালু চালু -
১০৫০ এমএ ৯-৩৮ ভোল্ট চালু চালু চালু চালু
সূচনা

যখন সেন্সরটি কনফিগার করা হয়, সেন্সরের অবস্থা অনুযায়ী এটি পরিবর্তন হয়।

ডিফল্ট সেটিং

অর্ডার বা গ্রাহকের চাহিদা অনুযায়ী সংশ্লিষ্ট বর্তমান গিয়ার সামঞ্জস্য করুন।

আবেদন বিজ্ঞপ্তি
  • অনুগ্রহ করে এই পণ্যটি ব্যবহারের নির্দেশাবলী অনুযায়ী ব্যবহার করুন। যদি পণ্যটি ব্যবহারের শর্তের বাইরে ব্যবহার করা হয় তবে ব্যর্থতা ঘটতে পারে।
  • পণ্যটি পেশাদার ইলেকট্রিক দ্বারা ইনস্টল করা উচিত। দয়া করে ইনস্টল করার আগে শক্তি বন্ধ করুন, তারের, ডিআইপি সুইচগুলির সেটিং পরিবর্তন করুন।
  • লোড LED স্ট্রিং প্রথমে সংযুক্ত করা আবশ্যক, এবং তারপর ইনপুট শক্তি চালু, অন্যথায় এটি LED স্ট্রিং ক্ষতি হতে পারে।
  • LED ড্রাইভ ইনপুট বন্ধ করার পরে, আউটপুট প্রান্তে অবশিষ্ট ভোল্টেজ থাকবে, যা প্রায় 3 মিনিটের জন্য বজায় রাখা যেতে পারে।
