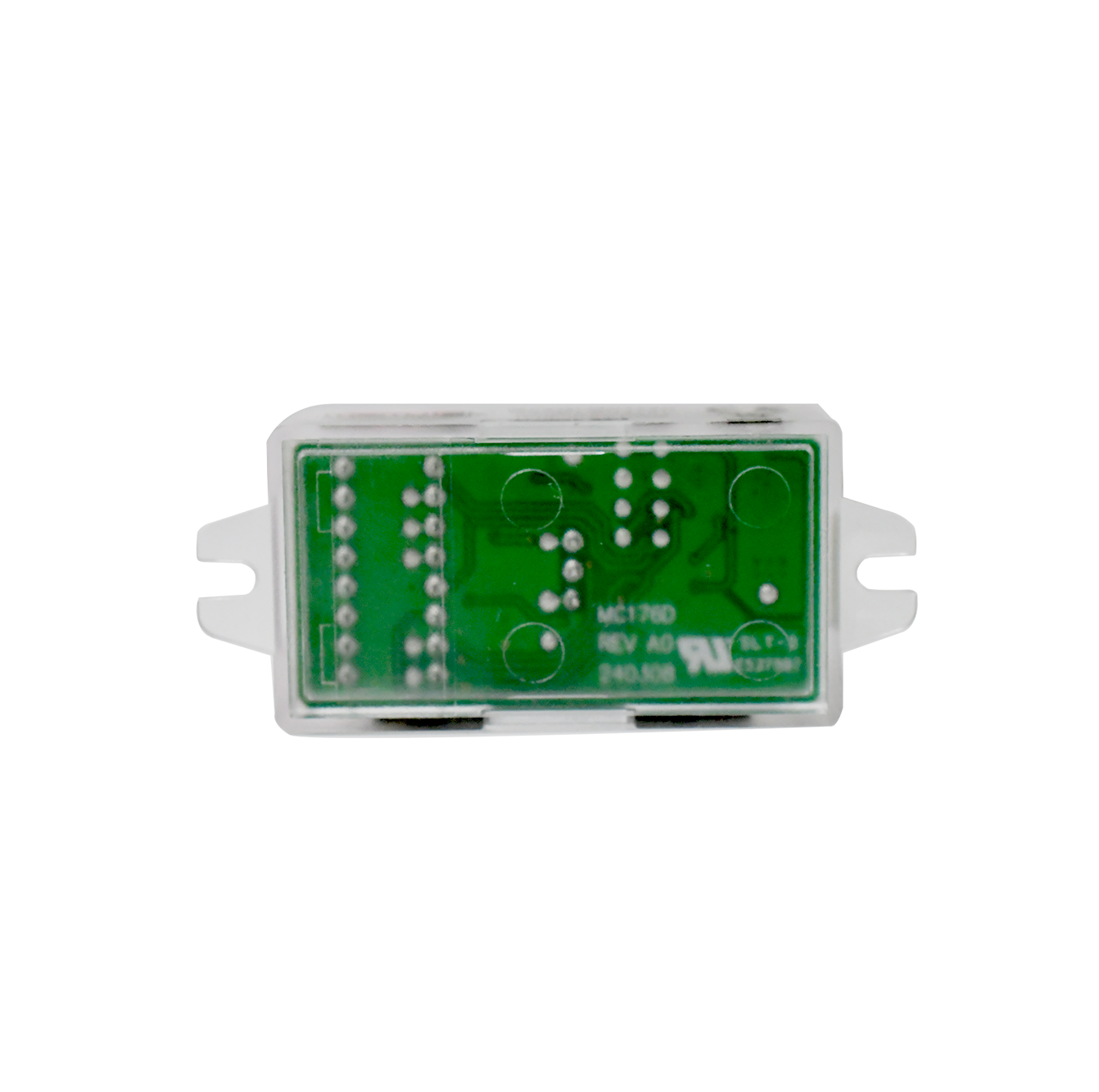

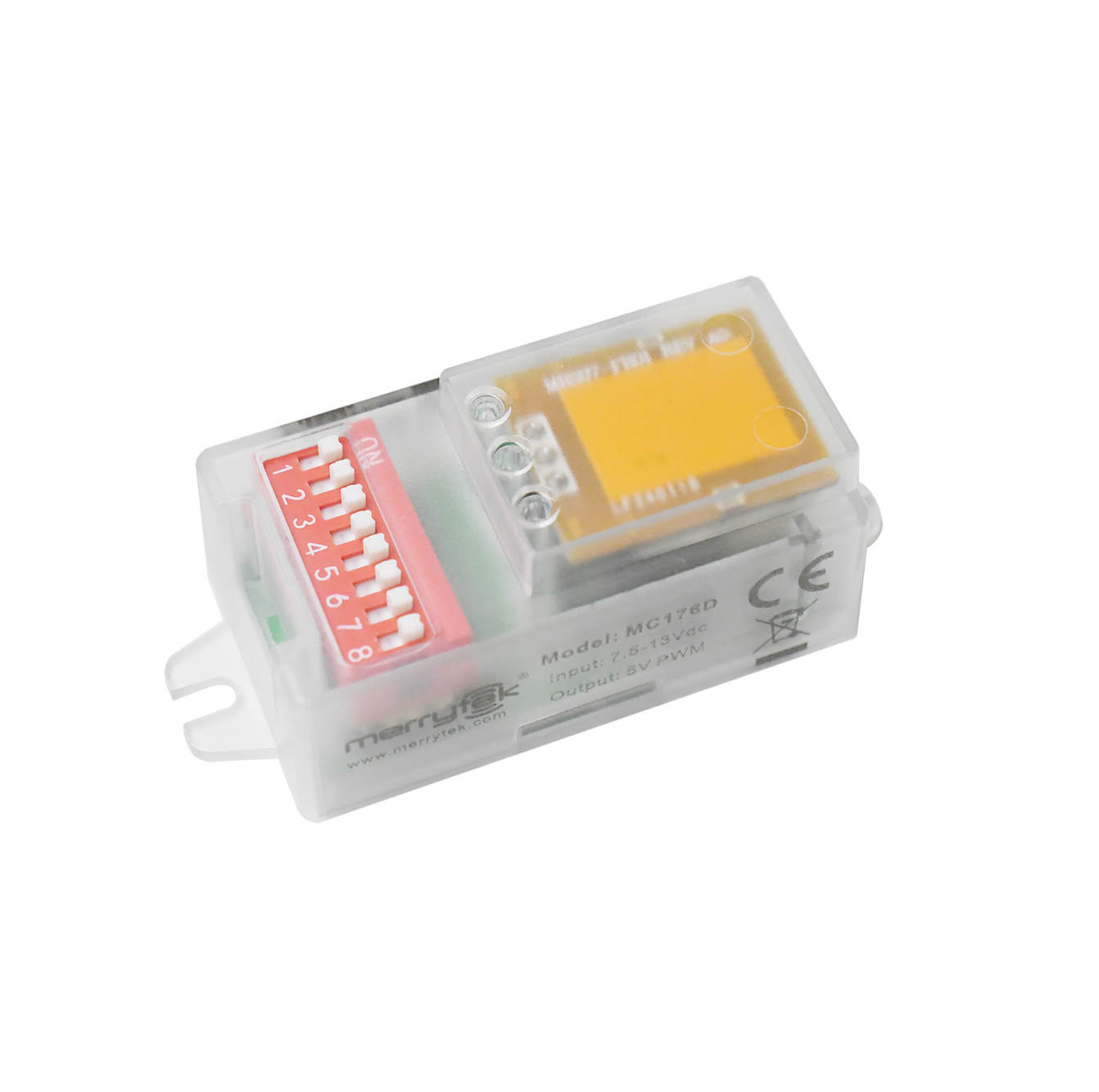

মাইক্রোওয়েভ মোশন ডিসি সেন্সর, ডেলাইট প্রায়োরিটি ফাংশন সহ, DIP সুইচ সেটিং
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Merrytek |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | MC176D |
| ন্যূনতম চাহিদার পরিমাণ | 100 পিসি |
| মূল্য | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ | বাবল ব্যাগ + পার্টিশন + বাইরের বাক্স (কে=এ) |
| ডেলিভারি সময় | <i>within 5 working days for sample and small order;</i> <b>নমুনা এবং ছোট অর্ডারের জন্য 5 কার্যদিবসে |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | প্রতি মাসে 10,000 পিসি |
পণ্যের বিবরণ
| রেটেড ভোল্টেজ | 7.5-13ভিডিসি | কাজ বর্তমান | 16±2mA |
|---|---|---|---|
| আউটপুট সিগন্যাল | 5 ভি পিডব্লিউএম ডিমিং সিগন্যাল | কাজের ফ্রিকোয়েন্সি | 5.8GHz ±75MHz, আইএসএম ব্যান্ড |
| ইনস্টলেশন উচ্চতা | ৩ মিটার (সর্বোচ্চ ৬ মিটার) | কাজের তাপমাত্রা | অন্তর্নির্মিত: -25~60℃ |
| আজীবন | 5 বছরের ওয়ারেন্টি@টা | ||
| বিশেষভাবে তুলে ধরা | দিনের আলোর সুবিধা সহ মাইক্রোওয়েভ মোশন সেন্সর,মাইক্রোওয়েভ ডিসি মোশন সেন্সর,ডিআইপি সুইচ মাইক্রোওয়েভ সেন্সর |
||
পণ্যের বর্ণনা
মাইক্রোওয়েভ মোশন ডিসি সেন্সর, দিবালোক অগ্রাধিকার ফাংশন সহ, ডিআইপি সুইচ সেটিং
পণ্য বৈশিষ্ট্য
- 7.5-13VDC ইনপুট, ম্যাচিং ডিসি পাওয়ার বা 12VDC সহ
- অক্জিলিয়ারী পাওয়ার আউটপুটের জন্য LED ড্রাইভার সরবরাহ
- 5V PWM ডিমিং সিগন্যাল, 3 ধাপ বা 2 ধাপ ডিমিং
- ডিআইপি দ্বারা সমস্ত মোশন সেন্সর প্যারামিটার সেটিং
- হালকা গাইড কলাম নকশা ছোট আকারের সঙ্গে কম প্রতিবন্ধক অ্যান্টেনা মডিউল, ল্যাম্প বোর্ড খোলার কমাতে পারে
- দিবালোক অগ্রাধিকার ফাংশন
পরামিতি
| ইনপুট | |
|---|---|
| রেটেড ভোল্টেজ | 7.5-13ভিডিসি |
| বর্তমান কাজ | 16±2mA |
| রিপল ভোল্টেজ | < 100mVp-p |
| আউটপুট | |
| আউটপুট সংকেত | 5V PWM ডিমিং সিগন্যাল |
| দিবালোক সেন্সর | |
| দিবালোক থ্রেশহোল্ড | 5Lux/15Lux/50Lux/অক্ষম করুন |
| দিবালোকের অগ্রাধিকার | চালু | বন্ধ |
| 5Lux | 15 লাক্স |
| 15 লাক্স | 50Lux |
| 50Lux | 100Lux |
| আবছা স্তর | ২৫% |
| সেন্সিং প্যারামিটার | |
| কাজের ফ্রিকোয়েন্সি | 5.8GHz ±75MHz, ISM ব্যান্ড |
| শক্তি প্রেরণ | 1mW সর্বোচ্চ |
| সনাক্তকরণ এলাকা | 100%/75%/50%/25% |
| সময় ধরে রাখুন | 5s/90s/3min/10min |
| স্ট্যান্ড-বাই পিরিয়ড | 0s/30s/10min/+∞ |
| সনাক্তকরণ পরিসীমা (ব্যাসার্ধ) | সিলিং ইনস্টলেশন 3m উচ্চ: r≥4m@0.3m/s, r≥2.5m@1m/s; অনুভূমিক ইনস্টলেশন 2 মি উঁচু: r≥8m@0.3m/s, r≥4m@1m/s |
| ইনস্টলেশন উচ্চতা | 3 মি (6 মি সর্বোচ্চ) |
| পরিবেশ | |
| কাজের তাপমাত্রা | অন্তর্নির্মিত: -25~60℃ |
| স্টোরেজ তাপমাত্রা | -40℃…80℃, আর্দ্রতা ≤85% (অ ঘনীভূত) |
| সার্টিফিকেশন মান | |
| প্রত্যয়িত | CE, RED (মুলতুবি) |
| পরিবেশগত প্রয়োজনীয়তা | RoHS 2.0 মেনে চলুন, রিচ প্রয়োজনীয়তা |
| আইপি রেটিং | IP20 |
| অন্যান্য | |
| ওয়্যারিং | 3 পিন 2.0 মিমি টার্মিনাল |
| ইনস্টলেশন প্রয়োজনীয়তা | অন্তর্নির্মিত ইনস্টলেশন |
| প্যাকেজিং প্রয়োজনীয়তা | বাবল ব্যাগ + পার্টিশন + বাইরের বাক্স (K=A) |
| নেট ওজন | 13 ±2 গ্রাম |
| আজীবন | 5 বছরের ওয়ারেন্টি @Ta |
ফাংশন বিবরণ
| MC176D | ফাংশন |
|---|---|
| চালু/বন্ধ ফাংশন | N/A |
| দ্বি-পদক্ষেপ ডিমিং ফাংশন | স্ট্যান্ড-বাই পিরিয়ড "+∞" এ সেট করা হবে |
| তিন-পদক্ষেপ ডিমিং ফাংশন | স্ট্যান্ড-বাই পিরিয়ড "30S/10min" এ সেট করা হবে |
| দিনের আলো ফসল কাটা | N/A |
| দিবালোকের অগ্রাধিকার | স্ট্যান্ড-বাই পিরিয়ড "+∞" এ সেট করা হবে |
অপারেশন ডায়াগ্রাম
চালু/বন্ধ ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "0s" এ সেট করুন)
2-পদক্ষেপ ডিমিং ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "+∞" এ সেট করুন)
3-পদক্ষেপ ডিমিং ফাংশন (স্ট্যান্ড-বাই পিরিয়ড "10S/1min/3min/5min/10min/30min" এ সেট করা হবে)
দিবালোকের অগ্রাধিকার
ডায়াগ্রাম
মাত্রা(মিমি)
ওয়্যারিং, ফাংশন
ডিআইপি সুইচ সেটিং
| সনাক্তকরণ এলাকা | সময় ধরে রাখুন | দিবালোক সেন্সর | স্ট্যান্ড-বাই পিরিয়ড | |
|---|---|---|---|---|
| চালু করুন | বন্ধ করুন | |||
| Ⅰ 100% চালু | ON 5S | চালু 5Lux | 15 লাক্স | অন 0S |
| Ⅱ - অন 75% | - 90S এ | - 15Lux এ | 50Lux | - 30সে |
| Ⅲ চালু - ৫০% | চালু - 3 মিনিট | চালু - 50Lux | 100Lux | চালু - 10 মিনিট |
| Ⅳ - - 25% | - - 10 মিনিট | - নিষ্ক্রিয় করুন | - | - - +∞ |
বিকিরণ চিত্র
সূচনা
সেন্সর প্রথমবার 100% উজ্জ্বলতায় আলো চালু করবে এবং 10 সেকেন্ড পরে এটি বন্ধ করে দেবে। প্রারম্ভিক সময়কালে, কোনো বাহ্যিক গতি সংবেদন সংকেত সনাক্ত করা হবে না।
ডিফল্ট সেটিং
সংবেদনশীলতা: 100% হোল্ড সময়: 5s দিবালোক সেন্সর: নিষ্ক্রিয়; স্ট্যান্ড-বাই পিরিয়ড: 0S; স্ট্যান্ড-বাই ডিম লেভেল: 25%
আবেদনের বিজ্ঞপ্তি
- সেন্সরটি একজন পেশাদার ইলেক্ট্রিশিয়ান দ্বারা ইনস্টল করা উচিত। অনুগ্রহ করে ইন্সটল করার আগে, ওয়্যারিং করা, ডিআইপি সুইচের সেটিং পরিবর্তন করা ইত্যাদির আগে পাওয়ার কেটে দিন।
- সনাক্তকরণের দূরত্ব চলমান বস্তুর চলমান গতি, চলমান বস্তুর আকার, ইনস্টলেশনের উচ্চতা, ইনস্টলেশন কোণ, ইনস্টলেশন পরিবেশ খোলা আছে কিনা এবং প্রতিফলকের উপাদানের মতো বিষয়গুলির সাথে সম্পর্কিত।
- দেয়ালে মাইক্রোওয়েভ সেন্সর ইনস্টল করা হলে, সিলিংয়ে ইনস্টল করা তুলনায় সনাক্তকরণের দূরত্ব অনেক বেড়ে যাবে।
- সেন্সর প্যারামিটারগুলি বিভিন্ন ইনস্টলেশন পরিবেশে পুনরায় কনফিগার করার প্রয়োজন হতে পারে, অনুগ্রহ করে নিম্নলিখিত নির্দেশাবলী পড়ুন বা প্রস্তুতকারকের সাথে যোগাযোগ করুন।
- এই সেন্সরটি শুধুমাত্র অভ্যন্তরীণ ব্যবহারের জন্য, বাইরের বাতাস এবং বৃষ্টির জন্য এবং আশেপাশের চলমান বস্তুগুলি মিথ্যা ট্রিগারিং সৃষ্টি করবে।
- সেন্সর পণ্যের ইনস্টলেশন উচ্চতা 6 মিটারের বেশি হতে পারে না এবং সর্বোত্তম উচ্চতা 3 মিটার; দুটি সেন্সরের মধ্যে দূরত্ব 3 মিটারের বেশি হওয়া উচিত।
- যখন সেন্সরটি একটি ধাতব বাতিতে, একটি ধাতব প্রতিফলিত পৃষ্ঠে বা একটি সংকীর্ণ বদ্ধ পরিবেশে ইনস্টল করা হয়, তখন মাইক্রোওয়েভগুলি একাধিকবার প্রতিফলিত হবে এবং মিথ্যা ট্রিগারিং সৃষ্টি করবে।
- অনুগ্রহ করে নিশ্চিত করুন যে সেন্সরের চারপাশে ফ্যান, ডিসি মোটর, সিভার পাইপ, এয়ার আউটলেট ইত্যাদির মতো কোন চলমান সংকেত নেই, অন্যথায় সেন্সরটি মিথ্যা ট্রিগারিং সৃষ্টি করতে পারে।
- মাইক্রোওয়েভগুলি ধাতু ভেদ করতে পারে না, বন্ধ বা আধা-বন্ধ ধাতব ল্যাম্পগুলিতে ইনস্টল করা এড়াতে পারে এবং পণ্যটিকে ব্লক করে এমন কোনও ধাতু বা কাচ থাকা উচিত নয়।
- বিভিন্ন PWM/0-10V ড্রাইভার সহ সেন্সর, কম আলোর প্রভাব ভিন্ন হতে পারে।
- স্থিতিশীল আউটপুট ভোল্টেজ এবং কম রিপল সহগ সহ একটি ডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহার করতে হবে। পাওয়ার সাপ্লাই এর লহর 100mV এর কম হওয়া উচিত; লোড কারেন্ট 25mA এর বেশি হওয়া উচিত।
- পণ্যের স্পেসিফিকেশন এবং পরামিতিগুলি পূর্ব বিজ্ঞপ্তি ছাড়াই অপ্টিমাইজ করা যেতে পারে।
