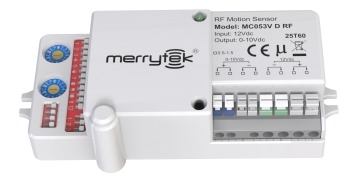

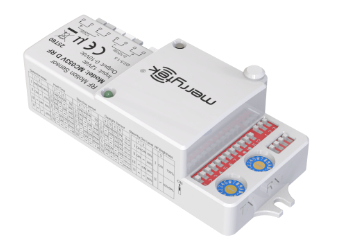

5.8G মাইক্রোওয়েভ গ্রুপ নেটওয়ার্ক আরএফ সেন্সর, 8m সর্বোচ্চ মাউন্ট উচ্চতা সঙ্গে

[পণ্যের বৈশিষ্ট্য]

• 868MHz আরএফ প্রযুক্তির সাথে মিলিয়ে, ওয়্যারলেস গ্রুপ নেটওয়ার্কিং ফাংশন উপলব্ধি করুন!
• কো-চ্যানেল হস্তক্ষেপ সমাধানের জন্য সংকীর্ণ ফ্রিকোয়েন্সি প্রযুক্তি গ্রহণ করুন
• পণ্য 32 বিভিন্ন ফ্রিকোয়েন্সি চ্যানেল আছে, আরো অ্যাপ্লিকেশন জন্য workable
• স্থির ঠিকানা কোড সহ, আরএফ ট্রান্সমিশন স্থিতিশীল lMax মাউন্ট 8m
• দীর্ঘ আরএফ ট্রান্সমিশন দূরত্ব 30 মিটার পর্যন্ত ইনডোর
• ৫ বছরের গ্যারান্টি

[পণ্যের তথ্য]

• মাত্রা (এককঃ মিমি)

• ফাংশন

• ফাংশন বর্ণনা

1. চালু/বন্ধ ((স্ট্যান্ডবাই সময় ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০ সেকেন্ডে ০অনুগ্রহ করে ব্যবহারিক অনুযায়ী অন্যান্য সেন্সর তথ্য সেট করুন অ্যাপ্লিকেশন।

2. ২ ধাপের ডিমিং ((স্ট্যান্ডবাই সময় ∞ + ∞ ∞), অনুগ্রহ করে অন্যান্য সেন্সর ডেটা ব্যবহারিক অ্যাপ্লিকেশন অনুযায়ী সেট করুন।

3.৩ ধাপে ডিমিং ((স্ট্যান্ডবাই সময় ₹৫ সেকেন্ড/৫ মিনিট/১০ মিনিট/৩০ মিনিট/৬০ মিনিট)অনুগ্রহ করে ব্যবহারিক অনুযায়ী অন্যান্য সেন্সর তথ্য সেট করুন অ্যাপ্লিকেশন।

• ওয়্যারিং

[বিকিরণ প্যাটার্ন]

1.সিলিং মাউন্ট

2. দেয়াল মাউন্ট

[ডিপ সুইচ সেটিংস]

সনাক্তকরণ এলাকা:

টাইম হোল্ড:

স্ট্যান্ডবাই সময়:

দিবালোক সেন্সর:

*যখন ডিসঅ্যাক্টিভ মোডে সেট করা হয়, তখন আলোটি চালু হয়ে যায় যখন এটি গতি সনাক্ত করে, পরিবেশের আলোর মাত্রা নির্বিশেষে

স্ট্যান্ডবাই ডিআইএম স্তর:

আরএফ উজ্জ্বলতাঃ

মোডঃ

* যখন আরএফ সেট করা হয়বন্ধ করার জন্য, এখন সেন্সর শুধুমাত্র সংকেত গ্রহণ করতে পারেন, সংকেত প্রেরণ করতে পারবেন না, কিন্তু এটি এখনও সেন্সর ফাংশন আছে.

[আরএফ ওয়্যারলেস নেটওয়ার্কিং]

1) সম্প্রচারঃ

সব সেন্সর একই চ্যানেল সেট করে।

নীচের ছবিতে দেখুন, করিডোরে অনেকগুলি প্রবেশ/প্রস্থান আছে, যেকোনো মাস্টার সেন্সর সক্রিয় হবে, করিডোরের সব লাইট জ্বলবে।

সেটিংসঃ

2) সম্প্রচার + হপিং:

একবার কোনও মাস্টার গতি সনাক্ত করা হলে, গতি সংকেতটি আরএফ ট্রান্সিভারের মাধ্যমে অন্যান্য গ্রুপযুক্ত সেন্সরগুলিতে প্রেরণ করা হবে, নীচের ছবিটি দেখুন, যখন ব্যক্তিটি এক তলায় চলে যায়,সংলগ্ন তলগুলির ল্যাম্পগুলি একটি পূর্বনির্ধারিত নিম্ন আলোর স্তরে সিঙ্ক্রোনভাবে চালু হবে ।.

সেটিংসঃ

গ্রুপ ১ঃ মডিউল বি টিএক্সডি,মডিউল এ আরএক্সডি এবং মডিউল সি আরএক্সডি এবং নিজের কাছে সংকেত পাঠায়

গ্রুপ ২ঃ মডিউল সি টিএক্সডি,মডিউল বি আরএক্সডি এবং মডিউল ডি আরএক্সডি এবং নিজের কাছে সংকেত পাঠায়

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

আমি

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

আরএফ গ্রুপিং ((৩২ টি পর্যন্ত ভিন্ন গ্রুপ সম্ভব)

MC053V D RF এর একটি TX চ্যানেল এবং একটি RX চ্যানেল রয়েছে। TX চ্যানেলটি RF সংকেত প্রেরণের জন্য ব্যবহৃত হয় এবং RX চ্যানেলটি RF সংকেত গ্রহণের জন্য ব্যবহৃত হয়।একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করুন সুইচ ঘোরান এবং তাদের একই চ্যানেলের দিকে নির্দেশিত রাখা, গ্রুপগুলি স্বয়ংক্রিয়ভাবে তৈরি হবে

[সূচনা]

আলোকটি প্রাথমিক শক্তি সংবেদকের 100% উজ্জ্বলতা চালু করবে এবং 10 সেকেন্ডের পরে বন্ধ হয়ে যাবে। প্রাথমিকীকরণের সময়, কোনও বাহ্যিক গতি সনাক্তকরণ সংকেত সনাক্ত করা হবে না।

[ডিফল্ট সেটিংস]

সনাক্তকরণ এলাকাঃ ১০০%, অপেক্ষা সময়ঃ ৫ সেকেন্ড,স্ট্যান্ডবাই সময়কালঃ0s,দিবালোক সেন্সরঃ নিষ্ক্রিয়স্ট্যান্ড-বাই ডিআইএম স্তরঃ ১০%, আরএফ উজ্জ্বলতাঃ ১০%-৫০%, আরএফঃ ওপেন, মোডঃ ব্রডকাস্ট, টিএক্সঃ এ, আরএক্সঃ এ

[নোট]

১)সেন্সরটি পেশাদার ইলেকট্রিকের দ্বারা ইনস্টল করা উচিত, দয়া করে ইনস্টল করার আগে শক্তি বন্ধ করুন, তারের, সেটিংস পরিবর্তন করুন ইত্যাদি।

২)পণ্যটির প্লাস্টিক, কাঠ ইত্যাদির মধ্যে ভাল অনুপ্রবেশ ক্ষমতা রয়েছে, তবে ধাতব আনুষাঙ্গিক বা ধাতব কেসিং সরাসরি মাইক্রোওয়েভ মডিউলের অ্যান্টেনার সামনে এবং কাছাকাছি ইনস্টল করা উচিত নয়,অন্যথায় এটি মাইক্রোওয়েভ অ্যান্টেনার সংক্রমণ এবং গ্রহণ ক্ষমতা প্রভাবিত করবে.

৩)এই পণ্যটি শুধুমাত্র অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে।

৪)সেন্সরের সনাক্তকরণের পরিসীমাটি গতিশীল বস্তুর গতি এবং আকার, মাউন্ট উচ্চতা, ইনস্টলেশন উচ্চতা এবং কোণ, ইনস্টলেশন সাইট, সেন্সরের চারপাশে প্রতিফলক ইত্যাদির সাথে সম্পর্কিত।নথিতে দেওয়া তথ্যগুলি সাধারণ মান এবং একটি 165cm ব্যক্তির দ্বারা খোলা অভ্যন্তরীণ এলাকায় পরীক্ষা করা হয়.

       দেয়াল মাউন্ট করার সময় সনাক্তকরণ পরিসীমা সিলিং মাউন্ট করার সময় দীর্ঘ হবে।

৫)দীর্ঘমেয়াদী কম্পন সরঞ্জাম বা সেন্সরের চারপাশে চলমান বস্তু এড়ানো। কম্পন সংকেত সেন্সর ট্রিগার করার জন্য গতি সংকেত হিসাবে বিবেচনা করা হবে।

৬)যদি কোনও পোষা প্রাণী সনাক্তকরণ এলাকায় দিয়ে যায়, এটি সেন্সরটি সক্রিয় করতে পারে।

৭)আলোর থ্রেশহোল্ড একটি সূর্যালোকের পরিবেশে, কোন ছায়া, এবং একটি পরিবেষ্টিত আলো diffuse প্রতিফলন অবস্থার মধ্যে সনাক্ত মান। বিভিন্ন সময়কাল, জলবায়ু এবং পরিবেশে,আলোর সেন্সর দ্বারা সনাক্ত করা আলোকসজ্জা মান ভিন্ন হতে পারে.

৮)পণ্যগুলির মধ্যে ইনস্টলেশন দূরত্ব বা পণ্য এবং রাউটারের মধ্যে দূরত্ব 1.5 মিটারের বেশি হওয়ার পরামর্শ দেওয়া হয়।

৯)একটি পণ্যের ইনস্টলেশন সমতল (উদাহরণস্বরূপঃ অ্যালুমিনিয়াম বেস প্লেট, পিসিবি বোর্ড) একটি নির্দিষ্ট উচ্চতা দ্বারা মাইক্রোওয়েভ মডিউলের অ্যান্টেনা সমতল থেকে পৃথক হতে হবে,এবং মাইক্রোওয়েভ মডিউল এর অ্যান্টেনা সমতল কাছাকাছি সমতল বেশী 5mm দ্বারা উচ্চতর হতে হবে সেরা সনাক্তকরণ প্রভাব অর্জন করতে.

১০)MC053V RF & MW05 ওভাররাইড ফাংশন সহ, 2 সেকেন্ডের মধ্যে দ্রুত স্যুইচ চালু / বন্ধ 3 বার সেন্সর ফাংশন বাতিল করতে পারেন

১১)কাজের মোডঃ ব্রডকাস্ট এবং হপিং

১২)টিএক্সঃ সিগন্যাল ট্রান্সমিশনের জন্য, 0-F 16 টি বিভিন্ন চ্যানেল সহ। গ্রুপ এ বা গ্রুপ বি সেট করার জন্য 1 ডিআইপি। গ্রুপ এ 16 টি চ্যানেল সহ, গ্রুপ বিও 16 টি গ্রুপ সহ, মোট 32 টি গ্রুপ সেট করতে পারে।

১৩)RX: সিগন্যাল গ্রহণের জন্য, 0-F 16 টি বিভিন্ন চ্যানেল সহ। 1 টি ডিআইপি গ্রুপ এ বা গ্রুপ বি সেট করতে পারে। গ্রুপ এ 16 টি চ্যানেল সহ, গ্রুপ বিও 16 টি গ্রুপ সহ, মোট 32 টি গ্রুপ সেট করতে পারে।

১৪)যখন মাস্টার এবং মাস্টার সম্প্রচার কাজ মোডে সেট, যে মানে, সব সেন্সর একই চ্যানেল সেট, কোন মাস্টার সেন্সর ট্রিগার করা হয়, এটা গ্রুপের সব ল্যাম্প থেকে আরএফ সংকেত প্রেরণ করবে

১৫)যখন মাস্টার এবং মাস্টার হপিং ওয়ার্ক মোডে সেট করা হয়, তার মানে, যখন কোন মাস্টার ট্রিগার করা হয়,এটা 3 টি চ্যানেল থেকে আরএফ সংকেত পাঠাবে (TX চ্যানেলের আগে এবং পরে সংলগ্ন চ্যানেল এবং মাস্টার নিজেই দ্বারা সেট চ্যানেল. উদাহরণস্বরূপ, যখন মাস্টার TX চ্যানেল "1" সেট, এটি "0" "1" "2" তিনটি ভিন্ন চ্যানেল সংকেত চালু হবে, যদি অন্যান্য ভিন্ন RX চ্যানেল "0" "1" "2"এই সময়ে সংশ্লিষ্ট চ্যানেল সংকেত পাবেন, এই ধরনের কাজ মোড প্রধানত করিডোর অ্যাপ্লিকেশন প্রয়োগ করা হয়, দ্রষ্টব্যঃ TX "F" চ্যানেল গ্রুপ চালু করতে A এবং গ্রুপ B "0" RX চ্যানেল গ্রহণ নেটওয়ার্ক সংযোগ করতে পারেন।

১৬)মাস্টার থেকে স্যাটেলাইট কেবল সম্প্রচার মোডে কাজ করে, যার অর্থ স্যাটেলাইট কেবল মাস্টার থেকে সংকেত গ্রহণ করে, মাস্টার কাজের মোড দ্বারা প্রভাবিত হয় না।

১৭)স্যাটেলাইট মাস্টার থেকে আরএফ সিগন্যাল গ্রহণ করে, মাস্টার দ্বারা নির্ধারিত হয়, মাস্টারের সাথে একই রাখা হয়।

১৮)সেন্সর আরএফ সিগন্যাল প্রেরণ বা গ্রহণ করবে না। শুধুমাত্র আরএফ সিগন্যাল প্রেরণ করতে পারে।

১৯)RX এর গ্রুপ A এবং গ্রুপ B এর জন্য TX এর অনুরূপ মাস্টার গ্রুপ A এবং গ্রুপ B প্রয়োজন।
