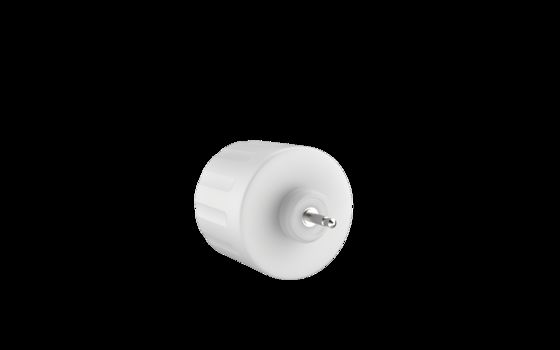

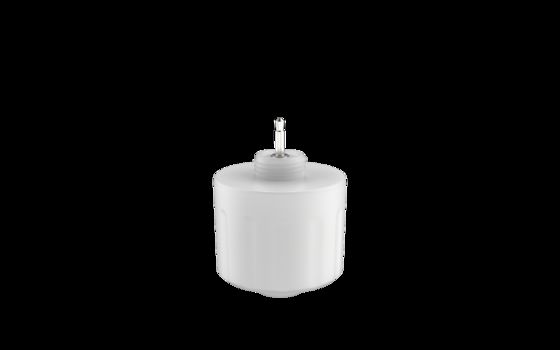

12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ

উৎপত্তি স্থল শেনঝেন, চীন
পরিচিতিমুলক নাম Merrytek
সাক্ষ্যদান CE
মডেল নম্বার এমসি 079 ডি আইআর ডিআইবি 1
ন্যূনতম চাহিদার পরিমাণ ১০০ পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ বাবল ব্যাগ + ক্ল্যাপবোর্ড + শক্ত কাগজ (K=A)
ডেলিভারি সময় 1, নমুনা এবং ছোট অর্ডারঃ আপনার পেমেন্ট পাওয়ার পরে 5 কার্যদিবসের মধ্যে। 2, বাল্ক অর্ডারঃ আমানত পাওয়
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা 10000 পিসিএস/মাস

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
নামমাত্র ভোল্টেজ 12±1V DC আউটপুট সংকেত 0-10V অনুজ্জ্বল সংকেত
মাউন্ট উচ্চতা 10 মি (12 মি সর্বোচ্চ) কাজের তাপমাত্রা (টিএ) -25~55℃
সনদ সিই জীবনকাল 5 বছরের ওয়ারেন্টি@টিএ (ইনডোর)
ইনস্টলেশন বাহ্যিক
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

[পণ্য বৈশিষ্ট্য]


  • 12 ভিডিসি ইনপুট, ডিসি সিস্টেমগুলির জন্য উপযুক্ত বা12 ভি ডিসি সহায়ক পাওয়ার আউটপুট সহ এলইডি ড্রাইভার
  • 0--10V ডিমিং টার্মিনাল, 3-পদক্ষেপ বা 2-পদক্ষেপ al চ্ছিক,সনাক্তকরণ অঞ্চল সামঞ্জস্যযোগ্য
  • মিনি সাইজের পীর সনাক্তকরণ সেন্সর
  • ইনডোর সর্বাধিক মাউন্টিং উচ্চতা 12 মিটার
  • সমস্ত সেন্সর পরামিতি ক্যাসাম্বি অ্যাপ সেটিং দ্বারা সেট করা যেতে পারে


[পরামিতি]


ইনপুট

রেট ভোল্টেজ

12 ± 1V ডিসি

কাজ বর্তমান

35 ± 5ma

রিপল ভোল্টেজ

<100MVP-P।

আউটপুট

আউটপুট সিগন্যাল

0-10V ডিমিং সিগন্যাল

সেন্সর পরামিতি

সনাক্তকরণের উপায়

পীর

সেন্সর সংবেদনশীলতা

ক্যাসাম্বি অ্যাপ সেটিং

দিবালোক অগ্রাধিকার

ক্যাসাম্বি অ্যাপ সেটিং

স্ট্যান্ড-বাই ম্লান স্তর

ক্যাসাম্বি অ্যাপ সেটিং

সনাক্তকরণ অঞ্চল (ব্যাসার্ধ)

সিলিং মাউন্টিং উচ্চতা 12 মি: r≥4m@0.3m/s, r≥3M@1 মি/এস

মাউন্টিং উচ্চতা

10 মি (12 মি সর্বোচ্চ), নোট 1 এবং 2 দেখুন

ওয়্যারলেস প্যারামিটার

ব্লা মডিউল

ক্যাসাম্বি ব্লুটুথ

কাজের ফ্রিকোয়েন্সি

2.402-2.480GHz

শক্তি প্রেরণ

+7 ডিবিএম (সর্বোচ্চ)

দূরত্ব প্রেরণ

পয়েন্ট টু পয়েন্ট ট্রান্সমিট 25 মি সর্বাধিক

ফিক্সচার আইডি

32022

পরিবেশ

কাজের তাপমাত্রা (টিএ)

-25 ~ 55 ℃

স্টোরেজ তাপমাত্রা

-40 ℃ ~ 80 ℃, আর্দ্রতা বিনামূল্যে 85% (নন-কনডেন্সিং)

শংসাপত্রের মান

প্রত্যয়িত

সিই

পরিবেশগত প্রয়োজনীয়তা

ROHS 2.0 মেনে চলুন, প্রয়োজনীয়তা পৌঁছান

আইপি রেটিং

আইপি 65

অন্য

তারের

ইয়ারফোন সকেট

ইনস্টলেশন

বাহ্যিক

প্যাকেজ

ক্ল্যাপবোর্ড+বাক্স (কে = এ)

নেট ওজন

38 ± 3 জি

জীবনকাল

5 বছরের ওয়ারেন্টি@টিএ (ইনডোর)

দ্রষ্টব্য:

1।যখন পরিবেষ্টিত তাপমাত্রা মানুষের দেহের তাপমাত্রার পরিসীমা (36 ℃ ℃ ~ 37 ℃/96.8 ~ 98.6 ℉) কাছে পৌঁছায়, তখন পিআইআর গতি সনাক্তকরণ উল্লেখযোগ্যভাবে দুর্বল বা প্রতিক্রিয়াশীল হবে।

2। ডাব্লুমুরগী ​​পরিবেষ্টিত তাপমাত্রা বা এলইডি ট্রে তাপমাত্রা বেশি টিহান 55 ℃/131℉, মিথ্যা ট্রিগার ঘটতে পারে, দয়া করে উন্নত করতে সংবেদনশীলতা সনাক্তকরণ হ্রাস করার চেষ্টা করুন। যদি মিথ্যা ট্রিগার থাকে তবে পিআইআর সেন্সরটি স্থানটিতে ব্যবহার করার জন্য উপযুক্ত নয়।


[ফাংশন বিবরণ]


আরচালু/বন্ধ ফাংশন

ক্যাসাম্বি অ্যাপ সেটিং

আর2-পদক্ষেপ ম্লান ফাংশন

ক্যাসাম্বি অ্যাপ সেটিং

আর3-পদক্ষেপ ম্লান ফাংশন

ক্যাসাম্বি অ্যাপ সেটিং

আরদিবালোক ফসল কাটা

ক্যাসাম্বি অ্যাপ সেটিং

আরদিবালোক অগ্রাধিকার

ক্যাসাম্বি অ্যাপ সেটিং

আরনেটওয়ার্ক ফাংশন

ক্যাসাম্বি অ্যাপ সেটিং


[পণ্য তথ্য]


এলমাত্রা(ইউনিট: মিমি)

12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 0


এল ফাংশন

12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 1


[ইনস্টলেশন নির্দেশ]


1) প্রিসেট অডিও জ্যাক বেস সহ


12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 2


2) সাইড মাউন্টিং এক্সটেনশন বন্ধনী সহ


12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 3  12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 4

12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 5


3) এসি পাওয়ার অ্যাডাপ্টার এমসি 642 ভি এ সহ


12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 6 12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 7

12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 8


[সনাক্তকরণ পরিসীমা]


12Vdc PIR ক্যাসাম্বি নেটওয়ার্ক ডিমযোগ্য সেন্সর এলইডি ব্যাটেন-এর জন্য, সর্বোচ্চ 12 মিটার মাউন্টিং উচ্চতা সহ 9


[সূচনা]


  • পাওয়ারে স্যুইচ করার পরে, সেন্সর 45-60s উষ্ণ করা হবে তারপরে কাজ শুরু করুন।ইনিশিয়ালাইজটিওর সময়এন, সেন্সর আন্দোলন সনাক্ত করতে সক্ষম নয়।


[ডিফল্ট সেটিং]


সংবেদনশীলতা: 100%, সময় ধরে রাখুন: 10 এস, দিবালোক সেন্সর: অক্ষম করুন, সময়কালের দ্বারা দাঁড়ানো: 0 এস, ম্লান স্তর দ্বারা দাঁড়ানো: 10%


[আবেদন বিজ্ঞপ্তি]


  • সেন্সরটি একজন পেশাদার বৈদ্যুতিনবিদ দ্বারা ইনস্টল করা উচিত। পরামিতিগুলি ইনস্টল, তারের এবং পরিবর্তন করার আগে দয়া করে শক্তিটি বন্ধ করুন।
  • পিআইআর সেন্সর কোনও উপকরণ প্রবেশ করতে পারে না, দয়া করে সেন্সর এবং চলমান লোক/বস্তুর মধ্যে কোনও বাধা নিশ্চিত করুন।
  • শীত শীতকালে ঘন পোশাক পরে থাকলে সেন্সর লোক সনাক্ত করা শক্ত হতে পারে।
  • তাপ সংকেতগুলি সেন্সরটিকে ট্রিগার করতে চলমান সংকেত হিসাবে বিবেচিত হবে। এয়ার কন্ডিশন বা অন্যান্য হিটিং উত্সের সেন্সরের মুখোমুখি এড়িয়ে চলুন।
  • সেন্সর কেবল অন্দর ব্যবহারের জন্য। বহিরঙ্গন সূর্যের আলো সেন্সর সনাক্তকরণকে প্রভাবিত করতে পারে।
  • অবিচ্ছিন্ন উন্নতির কারণে, এই নির্দেশের বিষয়বস্তু পূর্বের বিজ্ঞপ্তি ছাড়াই পরিবর্তন করা যেতে পারে।
  • বিভিন্ন 0-10 ভি ড্রাইভারদের সাথে কাজ করার সময় ম্লান পারফরম্যান্স আলাদা হতে পারে।
  • দিবালোকের প্রান্তটি ছায়া এবং পরিবেষ্টিত আলো ছড়িয়ে পড়া প্রতিবিম্ব ছাড়াই একটি রৌদ্রোজ্জ্বল পরিবেশে পরিমাপ করা হয়। পরিবেষ্টিত লাক্স স্তর বিভিন্ন পরিবেশ, আবহাওয়া, জলবায়ু, সময়ের ও মরসুমে আলাদা হতে পারে।
  • সনাক্তকরণের দূরত্বটি মানুষের উচ্চতা, মাউন্টিং উচ্চতা, মাউন্টিং কোণ, কাজের পরিবেশের তাপমাত্রা ইত্যাদি সম্পর্কিত সম্পর্কিত যখন পরিবেষ্টিত তাপমাত্রা মানুষের দেহের তাপমাত্রার পরিসীমা (36 ℃ ~ 37 ℃/96.8 ~ 98.6 ℉) কাছে পৌঁছায়, তখন পিআইআর গতি সনাক্তকরণ উল্লেখযোগ্যভাবে দুর্বল বা অ-প্রতিক্রিয়াশীল হবে। যখন পরিবেষ্টিত তাপমাত্রা বা এলইডি ট্রে তাপমাত্রা 55 ℃/131 ℉ এর চেয়ে বেশি হয়, তখন মিথ্যা ট্রিগার হতে পারে, দয়া করে উন্নত করতে সংবেদনশীলতা সনাক্তকরণ হ্রাস করার চেষ্টা করুন। যদি মিথ্যা ট্রিগার থাকে তবে পিআইআর সেন্সরটি স্থানটিতে ব্যবহার করার জন্য উপযুক্ত নয়।
  • প্রদত্ত সনাক্তকরণের ক্ষেত্রটি সাধারণ মান যা অভ্যন্তরীণ উন্মুক্ত পরিবেশে 165 সেমি উচ্চ পরীক্ষক দ্বারা পরিমাপ করা হয়েছিল।
  • এই পণ্যটি ভোল্টেজ-স্থিতিশীল সহ ব্যবহার করতে হবেডিসি শক্তি সরবরাহযার ইনপুট ভোল্টেজ স্থিতিশীল এবং রিপল ফ্যাক্টর কম (রিপল ফ্যাক্টর 100 এমভি এর চেয়ে কম; লোড কারেন্ট 50 এমএর চেয়ে বেশি)।
  • নতুন পরিবেশে ইনস্টল করার সময়, দয়া করে প্রথমে ভর ইনস্টলেশনের আগে কমপক্ষে 5 পিসি পণ্য ইনস্টল করুন এবং পরীক্ষা করুন।
  • পিআইআর একটি পাইরোলেকট্রিক ইনফ্রারেড সেন্সর যা ইনফ্রারেড রশ্মির পরিবর্তনগুলি সনাক্ত করে। পিএলএস প্রকৃত ব্যবহারের সময় নিম্নলিখিত বিষয়গুলিতে মনোযোগ দেয়, যেমন: মানবদেহ ব্যতীত তাপ উত্সগুলি সনাক্ত করা, তাপের উত্সের তাপমাত্রা পরিবর্তন হয় না বা তাপের উত্সটি সরে যায় না এবং অন্যান্য সম্পর্কিত পরিবেশগত কারণ এবং পিআইআর অ্যাপ্লিকেশন নীতি প্রভাব লঙ্ঘন করে।
  • নিম্নলিখিত ঘটনার কারণে মানব দেহ ব্যতীত তাপ উত্সগুলি সনাক্ত করার সময়, পিআইআর মিথ্যাভাবে ট্রিগার হতে পারে।
    1। ছোট প্রাণী যখন সনাক্তকরণের পরিসরে প্রবেশ করে
    2। যখন সূর্যের আলো থেকে সুপরিচিত রশ্মি, গাড়ি হেডলাইটস, ভাস্বর প্রদীপ ইত্যাদি সরাসরি সেন্সরটির সংস্পর্শে আসে
    3। যখন গরম বাতাসের কারণে সনাক্তকরণের পরিসরে তাপমাত্রা মারাত্মকভাবে পরিবর্তিত হয়, ঠান্ডা গ্রিনহাউস সরঞ্জাম থেকে ঠান্ডা বাতাস, হিউমিডিফায়ার থেকে জলীয় বাষ্প ইত্যাদি etc.

নিম্নলিখিত ঘটনার কারণে তাপের উত্সগুলি সনাক্ত করার সময়, পিআইআর ট্রিগার নাও করতে পারে
1। যখন গ্লাস এবং অ্যাক্রিলিকের মতো পদার্থ থাকে যা সেন্সর এবং সনাক্তকরণ বস্তুর মধ্যে সুদূর-ইনফ্রারেড রশ্মির সংক্রমণকে অবরুদ্ধ করে।
2। সনাক্তকরণের পরিসরের মধ্যে তাপের উত্সটি খুব কম গতিতে চলে বা চলে।
